1-гнездовая Док-станция NAS v1.2 for NanoPi NEO / NEO2
Технические характеристики
USB: | Высокоскоростной USB2 SATA IC JM20329 |
---|---|
Входное напряжение: | 12 В, 2 А |
Переключатель: | Встроенный |
RTC: | Встроенный |
Хост: | USB-хост |
Светодиод: | Двухцветный |
Корпус: | Алюминиевый |

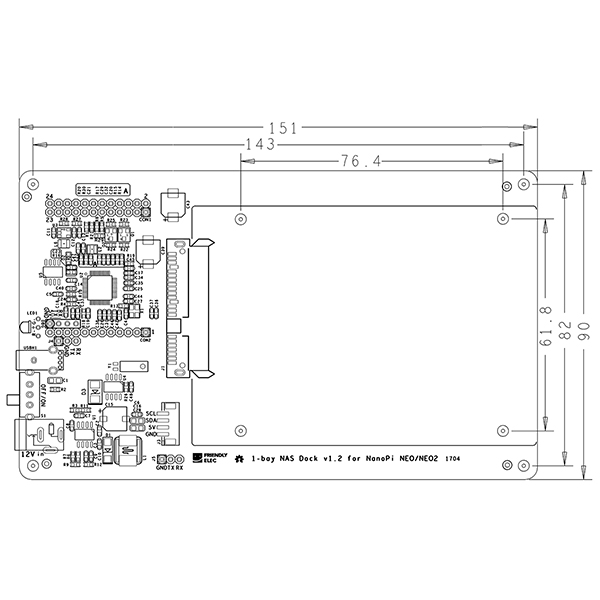

Размер печатной платы: | 151 x 90 мм |
Размер корпуса: | 154 х 100 х 46 мм |
Описание
1-гнездовая Док-станция NAS v1.2 for NanoPi NEO / NEO2 - это комплект из платы расширения и алюминиевого корпуса, который может использоваться для подключения внешнего жесткого диска к NanoPi NEO / NEO2 от FriendlyElec. Станция использует JM20329 USB2SATA IC и взаимодействует с NanoPi NEO / NEO2 через интерфейс USB. Разместив на плату микрокомпьютер NanoPi NEO / NEO2 совместно с 2,5-дюймовый жестким диском SATA или SSD в алюминиевом корпусе, вы можете быстро собрать сервер хранения. Для преобразования входного сигнала 12 В в 5 В используется чипсет DC-DC от TI. На корпусе размещен выключатель питания для включения/выключения устройства, а также двухцветный светодиод указывающий на состояние подключенного жесткого диска. Зеленый сигнализирует о включенном питании, красный светодиод информирует, о чтении/записи подключенного диска. Встроенный DS1307 RTC IC может предоставлять точные часы для платы. Ячейка используется для питания RTC, когда плата отключена от источника питания. Док-станция NAS является ведомым устройством, что позволяет ей работать с ведущим устройством, поддерживающим программное обеспечение разработанное для NanoPi NEO / NEO2 и реализовывать функции предусмотренные в их операционных системах.
Для полной настройки оборудования, необходимо:
(1) 1-гнездовая док-станция NAS v1.2 для NanoPi NEO / NEO2 с корпусом;
(2) Набор винтов;
(3) жесткий диск 2,5 " (в комплект не входит)
(4) NanoPi NEO / NEO2 (в комплект не входит), радиатор.
(5) Блок питания 12 В, 2 А (в комплект не входит).
