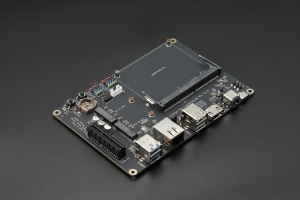

Плата Lite для модуля LattePanda Mu

Описание

Особенности:

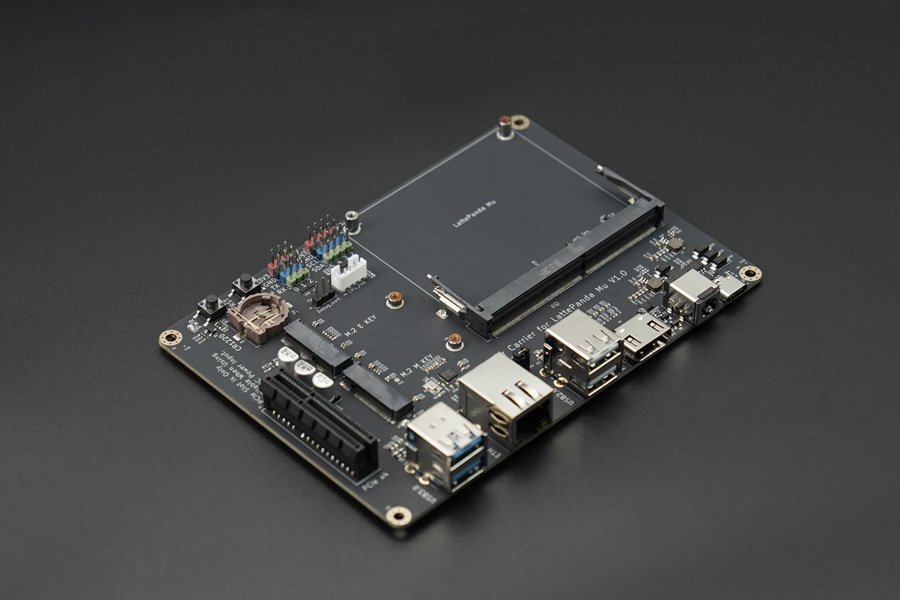

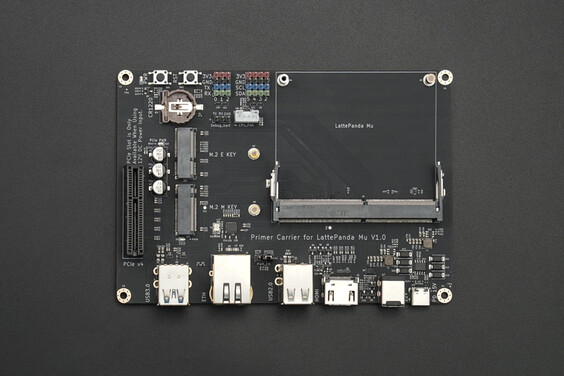

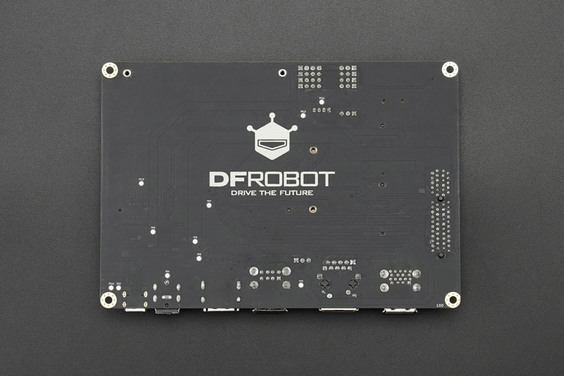

Эта облегченная несущая плата (базовая плата) специально разработана для компьютеров-модулей LattePanda Mu. Вместе с LattePanda Mu эта несущая плата образует комплексную платформу разработки, подобную одноплатному компьютеру (SBC). Он включает в себя наиболее часто используемые интерфейсы, такие как USB 3.0, Ethernet, PCIe 3.0, ключ M.2 M, ключ M.2 E, HDMI и другие. Это позволяет подключать различные внешние устройства и модули, обеспечивая быструю проверку и тестирование различных конструктивных решений, тем самым сокращая цикл разработки продукта. Он идеально подходит для применения при проектировании встраиваемых систем.

Интегрированные общие интерфейсы

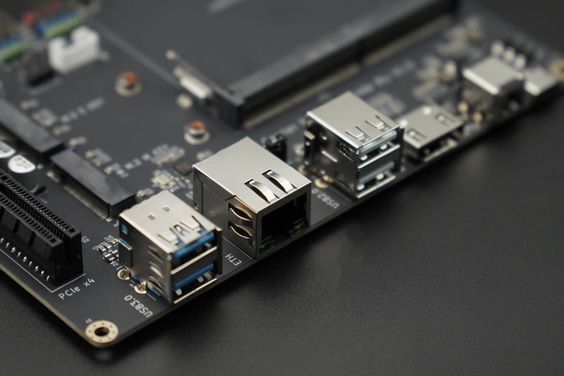

Эта облегченная несущая плата включает USB 3.0, Ethernet, PCIe 3.0, ключ M.2 M, ключ M.2 E, HDMI и т. д. Комплексная интеграционная конструкция и компактный размер делают ее более удобной в использовании и экономичной.

Широкий вход напряжения

Эта облегченная несущая плата поддерживает широкий диапазон входного напряжения 12–20 В, что позволяет напрямую подключаться к литиевой батарее 4S без необходимости использования дополнительного модуля регулятора напряжения. Такая конструкция с широким входным напряжением значительно повышает адаптируемость и портативность продукта.

Слот расширения PCIe 3.0 x4

Эта облегченная несущая плата оснащена стандартным слотом PCIe 3.0 x4, что позволяет легко расширять различные периферийные устройства, такие как видеокарты, звуковые карты, сетевые карты и т. д., обеспечивая более высокую производительность вашего проекта (этот интерфейс доступен только при в сочетании с источником питания 12 В).

Слот расширения M.2

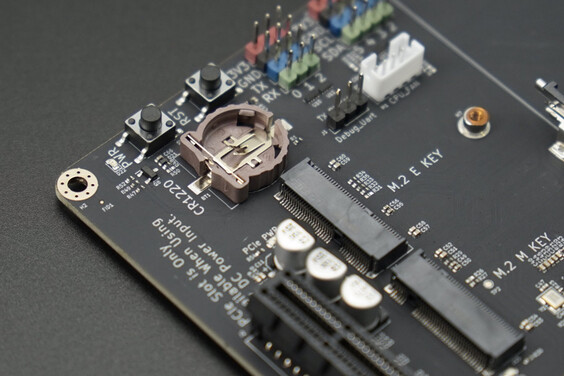

В дополнение к слоту PCIe эта несущая плата также оснащена слотами M.2 M key 2230 и M.2 E key 2230, которые позволяют легко расширять жесткие диски SSD и беспроводные сетевые карты WLAN, предоставляя больше возможностей вашему проекту.

Стандартный размер 3,5 дюйма

В этой облегченной несущей плате используется стандартный размер 3,5-дюймовых встраиваемых материнских плат, что чрезвычайно удобно для установки и сопряжения с другими устройствами. Этот стандартизированный дизайн позволяет легко интегрировать его в различные проекты и системы.

Дизайн с открытым исходным кодом

Предоставляются файлы схемы и дизайна печатной платы этой несущей платы. Используйте их в качестве справочных материалов для точной настройки в соответствии с вашими конкретными потребностями, что значительно сокращает время и стоимость разработки.

Примечание:

1. Для использования он должен быть сопряжен с вычислительным модулем LattePanda Mu.
2. Перед подключением или отключением LattePanda Mu, любых кабелей или внутренних интерфейсов необходимо отключить источник питания.
3. Слот PCIe на облегченном носителе доступен только при использовании источника питания 12 В.

ФУНКЦИОНАЛЬНОСТЬ:

• Широкий вход напряжения
• Гигабитный Ethernet
• 2 порта USB3.2 10 Гбит/с,
• 2 порта USB 2.0
• HDMI 2.0, поддерживает вывод видео 4K
• Слот расширения PCIe 3.0 x4
• Два слота расширения M.2
• 3,5-дюймовая встроенная материнская плата стандартного размера
• Дизайн с открытым исходным кодом

СПЕЦИФИКАЦИЯ:

Входная мощность

• USB Type-C: 15 В (макс. 3 А)
• 5,5x2,5 мм постоянного тока: 12–20 В (макс. 10 А)

Внутренние интерфейсы

• Слот PCIe 3.0 x4 (доступен только при использовании источника питания 12 В)
• Разъем  M.2 M 2230 (PCIe 3.0 x1)
• Разъем M.2 E Key 2230 (PCIe 3.0 x1, USB2.0)
• Разъем для батареи RTC (CR1220 3 В)
• разъем для вентилятора процессора
• Гравитация-4P UART
• Гравитация-4P I2C

Внешние интерфейсы

• USB 3.2 10 Гбит/с x2
• Гигабитный Ethernet
• USB 2.0 x2
• HDMI 2.0
• USB Type-C (только для источника питания)
• DC 5,5x2,5 мм
• Размер: 3,5 дюйма, 146×102 мм.

Документация

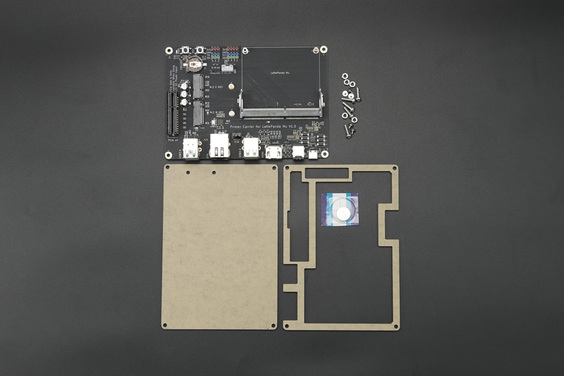

Комплектация

• Облегченная несущая плата x1
• Акриловая опорная пластина x1
• Комплект винтов для несущей платы Lite x1
• CR1220 Батарейка x1
