Модульный комплект LattePanda Mu Micro x86 (N100, 8GB RAM, 64GB eMMC)

Описание

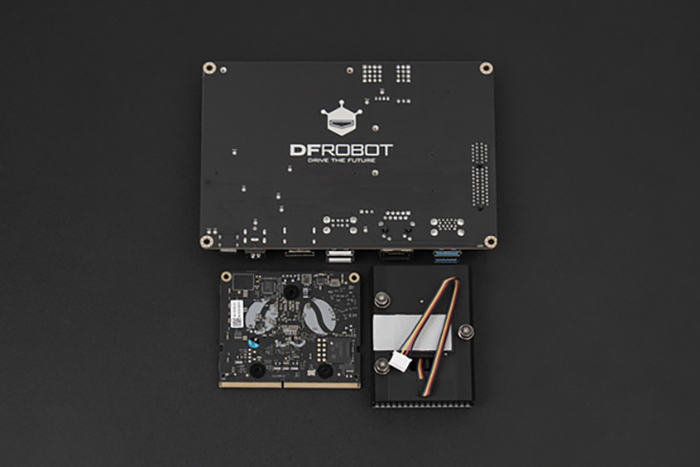

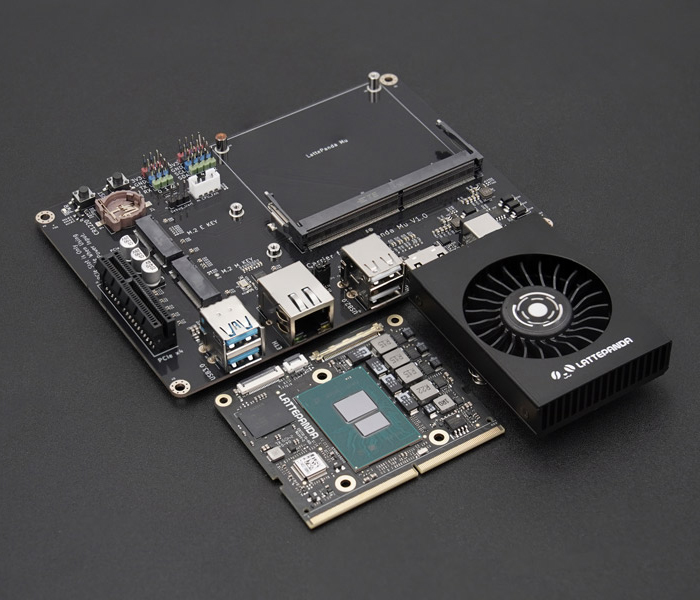

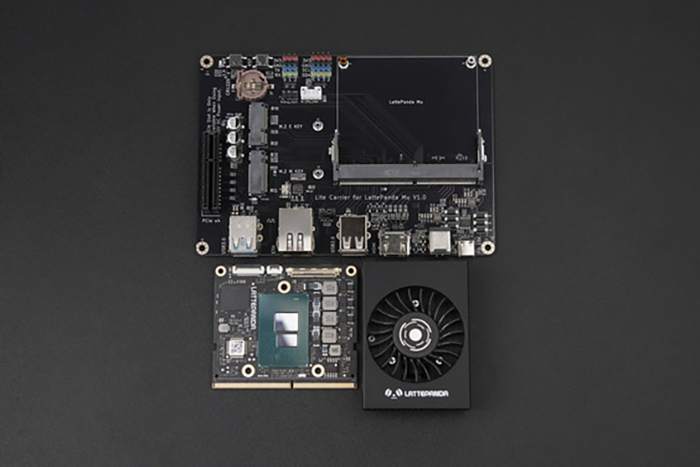

Модульный комплект LattePanda Mu Micro x86 (N100, 8GB RAM, 64GB eMMC) - это комплексный набор, предназначенный для разработчиков аппаратного обеспечения. Он включает в себя вычислительный модуль LattePanda Mu, облегченную несущую плату и активный кулер. Подходит для оценки распространенных интерфейсов, таких как USB, HDMI, PCIe, UART, и может использоваться для оценки решений, создания прототипов и многого другого. Содержит множество материалов с открытым исходным кодом для ускорения разработки и повышения эффективности и удобства разработки аппаратного обеспечения.

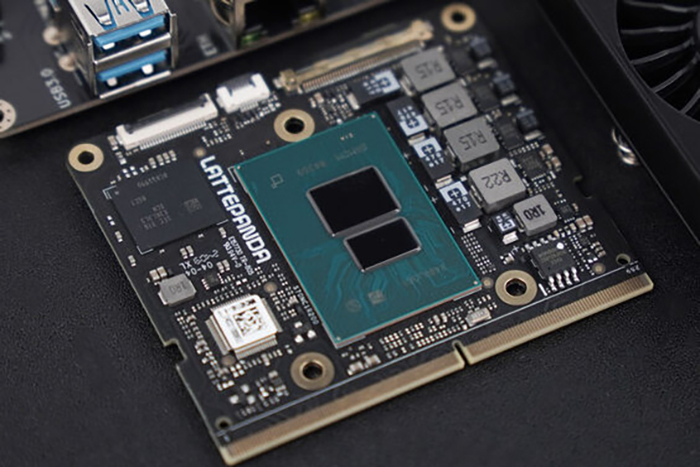

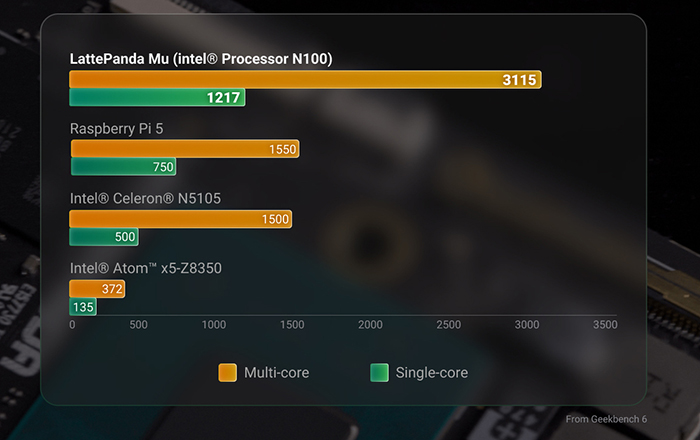

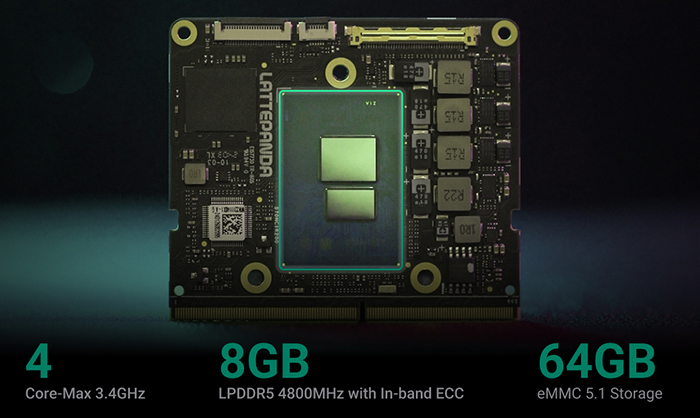

Вычислительный модуль LattePanda Mu x86 оснащен четырехъядерным процессором Intel N100 с частотой turbo 3,4 ГГц, обеспечивающим высокую производительность и многозадачность для большинства приложений.

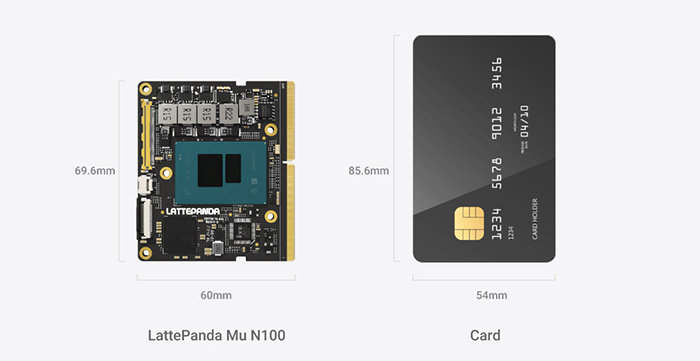

Несмотря на небольшие размеры (69,6 x 60 мм), модульный компьютер LattePanda Mu N100 позволяет встраиватьего в устройства с ограниченным пространством, обеспечивая мощные вычисления, не занимая много места.

 Мощность процессора можно регулировать в диапазоне от 6 Вт до 35 Вт, что обеспечивает гибкость в потреблении энергии и тепловыделении. Значение 6 Вт обеспечивает эффективную работу при минимальном нагреве и бесшумном пассивном охлаждении, в то время как значение 35 Вт обеспечивает высокую производительность, но требует активного охлаждения.

 Вычислительный модуль LattePanda Mu поддерживает широкий спектр контактов, таких как 3 HDMI/DisplayPort, 8 USB 2.0, до 4 USB 3.2, 9 каналов PCIe 3.0, 2 SATA 3.0 и 64 расширяемых GPIO. Это обеспечивает непревзойденную гибкость и расширяемость, позволяя вам создавать индивидуальные решения.

Модульный компьютер LattePanda Mu x86 поддерживает несколько операционных систем, включая Windows 10, Windows 11, Ubuntu, что гарантирует, что всегда найдется та, которая соответствует вашим потребностям.

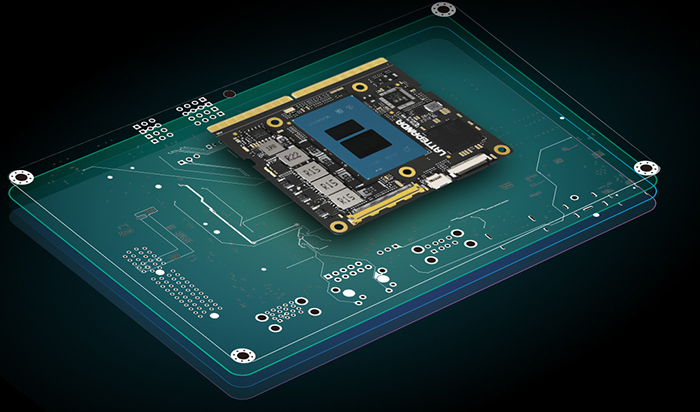

 Вычислительный модуль LattePanda Mu x86 предлагает файлы и библиотеки несущей платы с открытым исходным кодом в качестве справочных материалов, что позволяет вам точно настроить конструкцию несущей платы в соответствии с вашими конкретными потребностями, значительно сокращая время разработки.

 Плата-носитель для LattePanda Mu

Плата-носитель включает в себя USB 3.0, Ethernet, PCIe 3.0, клавиши M.2 M, M.2 E, HDMI и т.д. Комплексный интеграционный дизайн и компактные размеры делают его более удобным в использовании и экономичным.

 Плата поддерживает широкий диапазон входного напряжения от 12 до 20 В, что позволяет напрямую подключаться к литиевой батарее 4S без необходимости в дополнительном модуле регулятора напряжения. Такая конструкция с широким диапазоном входного напряжения значительно повышает адаптивность и портативность устройства.

Операторская плата оснащена стандартным слотом PCIe 3.0 x4, позволяющим легко подключать различные периферийные устройства, такие как видеокарты, звуковые карты, сетевые карты и т.д., обеспечивая более высокую производительность для вашего проекта (этот интерфейс доступен только в паре с источником питания 12 В).

В дополнение к разъему PCIe, эта операторская плата также оснащена разъемами M.2 M key 2230 и M.2 E key 2230, которые позволяют легко расширять возможности жестких дисков SSD и беспроводных сетевых карт WLAN, расширяя возможности вашего проекта.

В плате используется стандартный размер 3,5-дюймовых встроенных материнских плат, что чрезвычайно удобно для установки и сопряжения с другими устройствами. Такая стандартизированная конструкция позволяет легко интегрировать ее в различные проекты и системы.

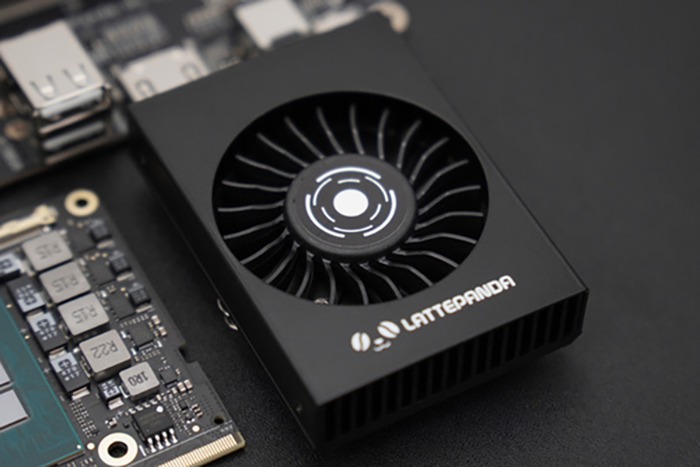

LattePanda Mu Active Cooler - это высококачественный кулер, разработанный специально для вычислительного модуля LattePanda Mu. Он обеспечивает идеальную интеграцию между LattePanda Mu и несущей платой, что позволяет вам свободно создавать различные проекты своими руками. Этот малошумящий вентилятор обеспечивает стабильную температуру в вашем LattePanda Mu, а ребра рассеивания тепла быстро поглощают тепло, выделяемое центральным процессором. Этот простой, но эффективный метод позволяет поддерживать ваш LattePanda Mu в идеальном состоянии в любое время суток! Корпус из алюминиевого сплава обладает отличной теплопроводностью и оснащен высококачественными материалами с фазовым переходом для еще более эффективного отвода тепла.

LattePanda Mu - вычислительный модуль Micro x86

Процессор: Intel Processor N100, 4 ядра с частотой до 3,4 ГГц

Оперативная память: LPDDR5 4800 Мбит/с, 8 ГБ с поддержкой IBECC

Память: eMMC5.1 объемом 64 ГБ

Дисплей: 3 выхода; Максимальное разрешение 4096 x 2160 при 60 Гц

PCIe 3.0: до 9 полос ввода-вывода

SATA 3.0: до 2 портов

USB 3.2 (10 Гбит/с): до 4 портов

USB 2.0 (480 Мбит/ с): 8 портов

I2C, UART и GPIOs

Питание: 9 ~ 20 В

Операционная система: Windows, Ubuntu

Окружающая среда: 0 ~ 60°C; относительная влажность 0 ~ 80%

Размер: 69,6 x 60 мм

Полнофункциональная плата для вычислительного модуля LattePanda Mu

Потребляемая мощность

USB Type-C: 15 В (макс. 3 А)

Напряжение постоянного тока 5,5x2,5 мм: 12 ~ 20 В (макс. 10 А)

Внутренние интерфейсы:

Разъем PCIe 3, 0x4 (доступен только при использовании источника питания 12 В)

Разъем M.2 M 2230 (PCIe 3.0 x1)

Разъем M.2 E 2230 (PCIe 3.0 x1, USB2.0)

Разъем для аккумулятора RTC (CR1220 3V)

Разъем для вентилятора центрального процессора

Gravity-4P UART

Gravity-4P I2C

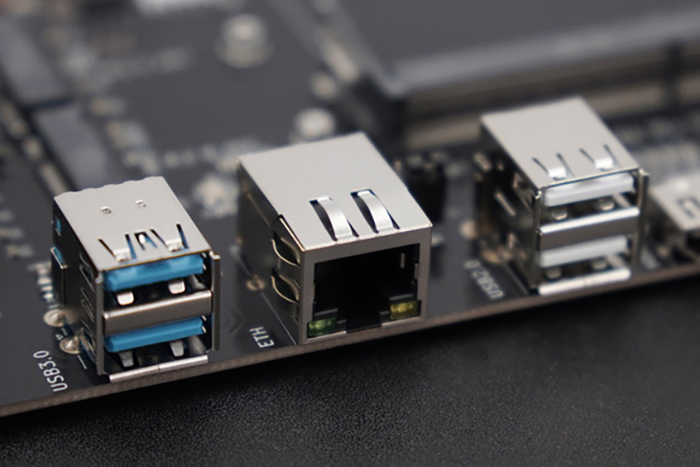

Внешние интерфейсы:

USB3.2 10 Гбит/с x2

Гигабитный Ethernet

USB 2.0 x2

HDMI 2.0

USB Type-C (только для питания)

DC 5,5x2,5 мм

Размер: 3,5 дюйма, 146 × 102 мм

Радиатор из алюминиевого сплава с активным охлаждением LattePanda Mu

Совместимость: LattePanda Mu

Рабочее напряжение: 5 В

Рабочий ток: 0,35 А

Максимальная частота вращения: 4000 об/мин

Длина провода: 105 мм

Тип интерфейса: PH2.0-4P

Размеры: 69,6 * 50,4 * 19 мм

Материал: Алюминиевый сплав устойчив к коррозии и долговечен

Вес: 69 г

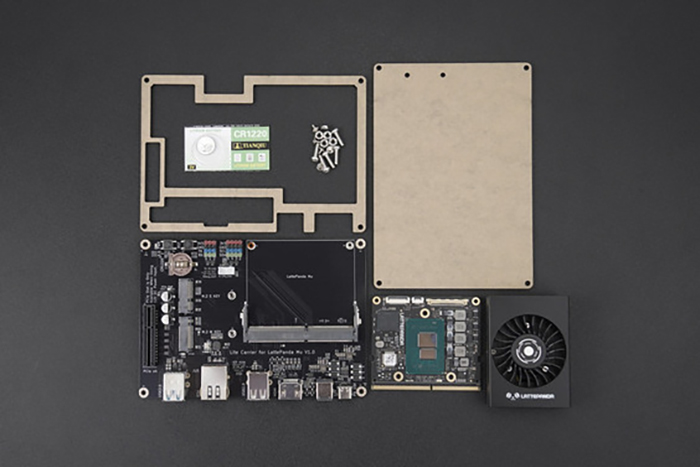

КОМПЛЕКТ ПОСТАВКИ:

Вычислительный модуль LattePanda Mu x1

Инструкция по эксплуатации x1

Облегченная плата-носитель x1

Акриловая опорная пластина x1

Комплект винтов для облегченной платы-носителя x1

Кнопочный аккумулятор CR1220 x1

Активный кулер LattePanda Mu x1
