Плата отладки Sipeed RV-Debugger Plus

Артикул: SRVDP
Цена: 690 руб.
Есть в наличии

Описание

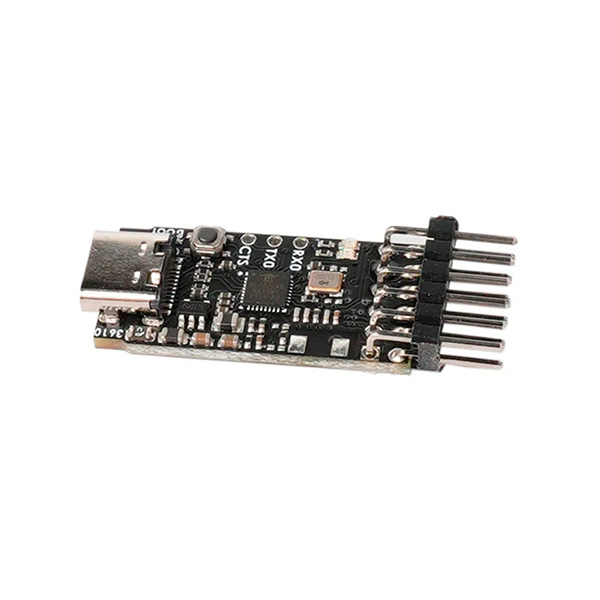

Плата отладки Sipeed RV-Debugger Plus на чипах Bouffalo Lab BL702 Zigbee и Bluetooth LE RISC-V SoC с интерфейсами UART и JTAG  необходима всем, кто пользуется одноплатными компьютерами, по крайней мере, при использовании новейшего загрузчика или ядра Linux, где целевая плата может не всегда загружаться, или при устранении проблем с загрузкой.

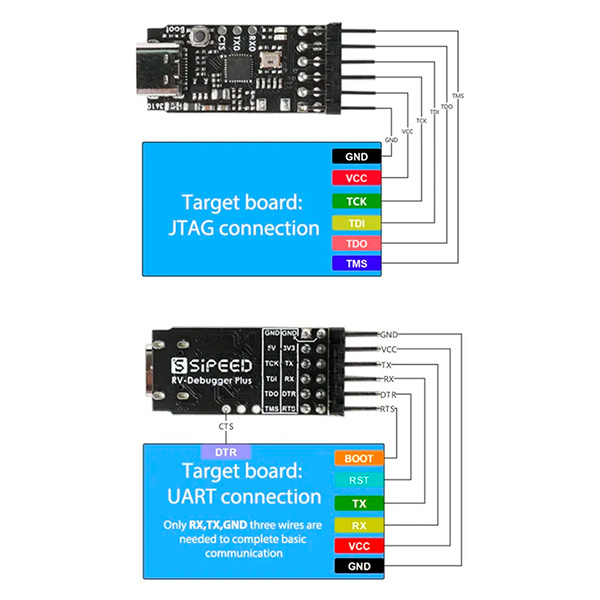

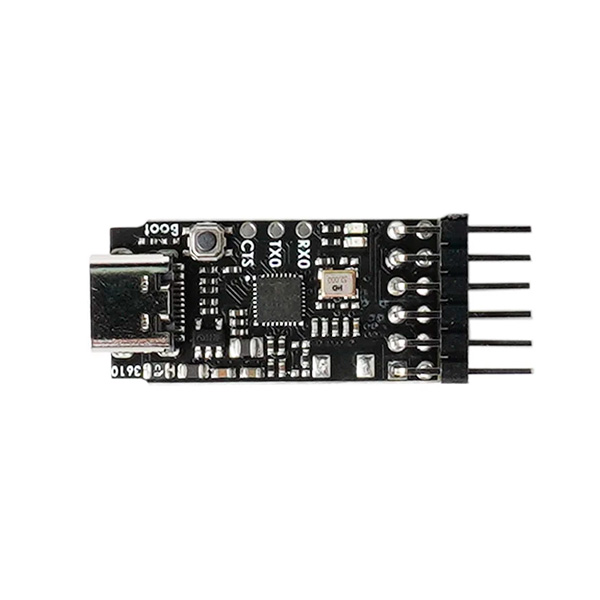

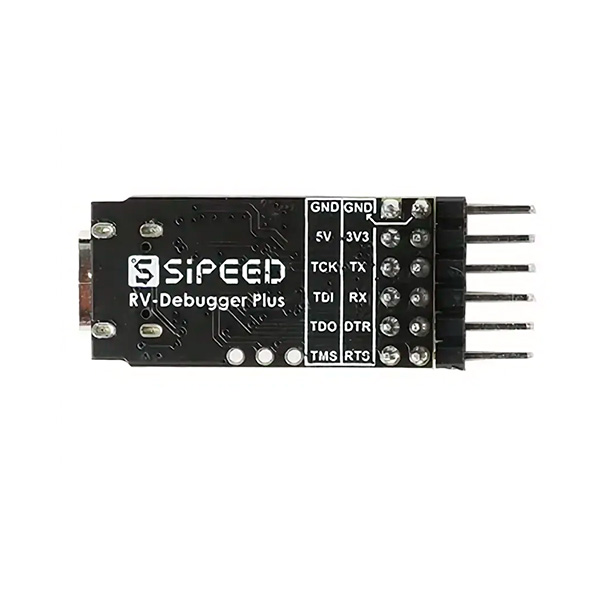

Поставляется с 12-контактным разъемом с Tx / Rx для UART, 8х сигналами для JTAG, плюс сигналы питания 5 В, 3,3 В и GND. Также имеются контактные площадки для Tx/Rx/CTS, кнопка загрузки, кварцевый генератор и порт USB-C для подключения к главному компьютеру. Размещение антенны выполнено на площадке генератора.

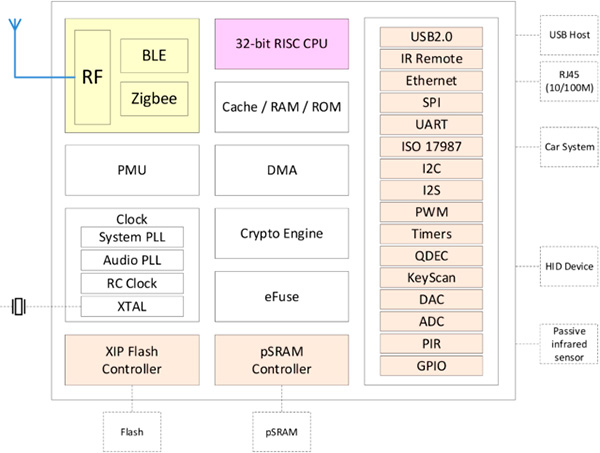

Основные характеристики микроконтроллера BL702:

·       Ядро MCU – 32-битное ядро ​​RISC-V с FPU до 144 МГц

·       Память – 132 КБ ОЗУ

·       Хранилище – 192 КБ ROM, 1 Кбит eFuse

·       Внешняя память/хранилище – поддержка XIP pSRAM и QSPI flash

·       Связь

·       Интерфейс Ethernet RMII

·       Bluetooth 5.0 с низким энергопотреблением до 2 Мбит/с, большой диапазон 500/125 кбит/с

·       Zigbee 3.0/IEEE 802.15.4

·       Поддержка сосуществования Wi-Fi/Bluetooth / Zigbee

·       RF-трансивер 2,4 ГГц со встроенным RF-балуном, PA/LNA

·       USB – 1x USB 2.0 FS интерфейс устройства

Другие входы/выходы

·       Ведущий/ведомый SPI, 2x UART (поддержка ISO 17987), мастер I2C

·       Аудио – ведущий/ведомый I2S

·       5 каналов ШИМ

·       Квадратурный декодер

·       Интерфейс Key-Scan

·       12-разрядный общий АЦП, 10-разрядный общий ЦАП

·       Обнаружение PIR (пассивное инфракрасное излучение)

·       15 (BL702) или 23 (BL704) или 31 (BL706) GPIO

·       ИК-интерфейс дистанционного управления

Безопасность

·       Безопасная загрузка, безопасная отладка

·       Расшифровка AES на лету XIP QSPI (OTFAD)

·       AES 128/192/256, MD5, SHA-1/224/256

·       TRNG (генератор истинных случайных чисел)

·       PKA (ускоритель открытого ключа)

·       Частоты – Поддержка XTAL 32 МГц, XTAL 32 / 32, 768 кГц; Внутренний RC-генератор 32 кГц и 32 МГц; внутренняя система PLL и аудио PLL

·       Отладка – JTAG

·       Режимы питания – выключены; гибернация (пробуждение RTC/GPIO); Power Down Sleep (гибкое удержание); Активный

·       Тип упаковки - QFN32 (BL702)
