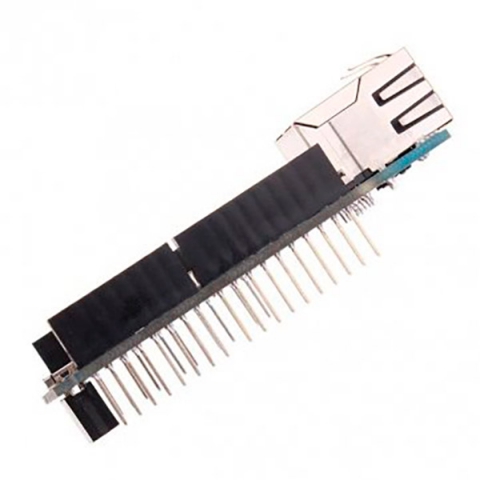

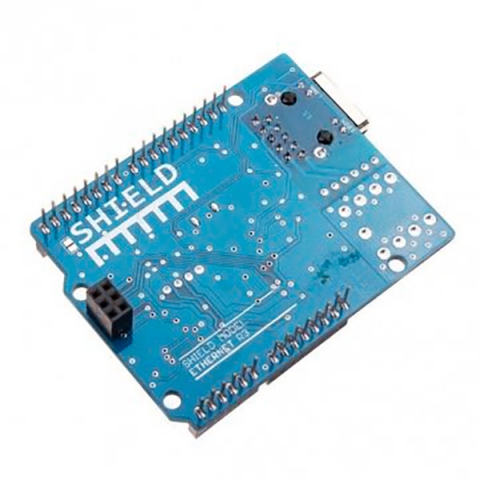

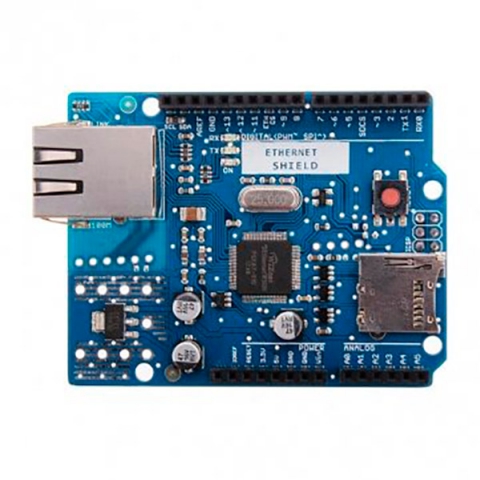

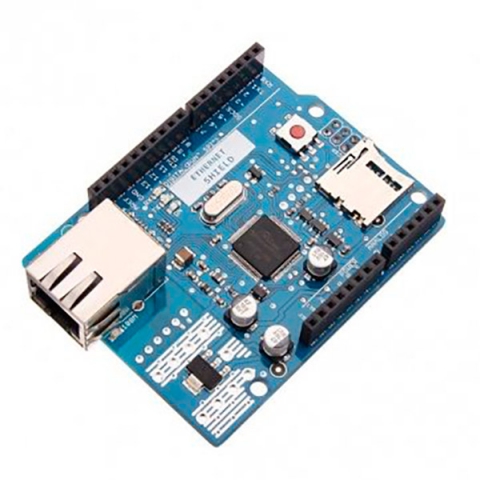

Ethernet W5100 R3 SHIELD для UNO R3 PoE
Технические характеристики
| Требуется: | Arduino (не входит в комплект) |
|---|---|
| Рабочее напряжение: | 5В (поставляется с платы Arduino) |
| Контроллер Ethernet: | W5100 с внутренней 16K буфера |
| Скорость подключения: | 10 / 100Mb |
| Связь с Arduino: | SPI порт |
Описание
Arduino Shield Ethernet позволяет плате Arduino подключаться к сети. Он основан на сетевом чипе Wiznet W5100, обеспечивающей сеть (IP) протокола TCP и UDP. Arduino Shield Ethernet поддерживает до четырех одновременных соединений сокетов. Используйте библиотеку Ethernet написать сценарии, для подключения к Интернету через стандартный Ethernet разъем RJ45.
Последняя ревизия платы добавляет слот для карт микро-SD, которая может быть использована для хранения файлов для обслуживания по сети. Он совместим с Arduino Uno и Mega (с использованием библиотеки Ethernet). Вы можете получить доступ к слоту SD карт на плате, используя библиотеку SD, которая включена в текущей сборке Arduino.
Последняя ревизия платы и включает в себя контроллер сброса,можно сбросить модуль W5100 Ethernet при включении питания. Предыдущие изменения платы не были совместимы с Mega и должны быть вручную сбросить после включения питания. Кнопка сброса на плате сбрасывает как W5100 так и платы Arduino.
Arduino общается с W5100 и SD слот через шину SPI (через коллектор ICSP). Это цифровые выводы 11, 12 и 13 на Duemilanove и штыри 50, 51, и 52 на Mega. На обеих платах, вывод 10 используется для выбора W5100 и пин-код 4 для SD-карты. Эти выводы не могут быть использованы для общего I / O.
