Плата RAMPS 1.4 + 5pcs A4988 Stepper Driver Module

Описание

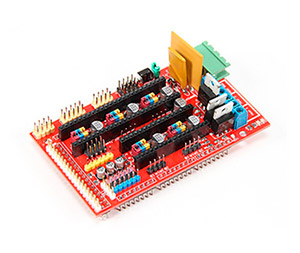

Плата Ramps 1.4

Платформа RAMPS 1.4 (RepRap Arduino Mega Pololu Shield). В нем пять независимых контроллеров: три - для шаговых двигателей (ось X,Z,Y ), два - для экструдеров (можно подключить один или два экструдера). Имеется выход для нагревательного стола,термисторов стола и экструдеров, выход на коннектор SD карты, SPI и I2C. 6 выходов для концевых выключателей. Кроме того, количество плат расширения Arduino могут быть добавляться к системе до тех пор, пока на плате RAMPS 1.4 не закончатся свободные разъёмы для модернизации. Плата RAMPS 1.4 является самой распространённой и основной для большинства 3D принтеров на рынке, а так же даёт возможность интегрировать все системы какие Вам необходимы в компактном формате.
Особенности
Расширения возможностей платы при помощи дополнительных плат расширения.
Mosfets для обогревателей и вентилятора с выходами для работы с 3-я схемами использующих контроль нагрева при помощи термисторов. (Пример: 1 Вентилятор и 2 Экструдера*)
Плавкий предохранитель на 5А для дополнительной защиты компонентов платы.
Блок управления для обогрева печатного стола с дополнительным 11A предохранителем
Одновременное управление 5-ю двигателями (Nema 17*)
На плате имеются разъёмы для подключения 5 (Nema17*) , для лёгкой замены шаговых двигателей или использования разных конфигураций ваших проектов
I2C и SPI разъёмы для будущего расширения.
Все Mosfets подключены в разъем ШИМ для универсальности.
Разъёмы для подключения оборудования имеют вид такой же, как на Сервоприводах. Эти разъемы рассчитаны на нагрузку 3А , очень компактны и доступны во всем мире .
Возможность подключения платы расширения SD Card (При использовании дисплея эта плата не требуется, так как эта плата встроена в плату дисплея*)
Плата имеет светодиоды индикации нагрева печатного стола и Экструдера
. На оси Z сдвоенный разъём для одновременного подключения 2-х двигателей от 1-го драйвера. Используется на принтерах: Prusa; Prusa2; Huxley; Mendel и других схожих по конструкции принтеров использующих 2 шаговых двигателя на оси Z.
Драйверы шаговых двигателей A4988

Драйвер шагового двигателя A4988 позволяет управлять биполярным шаговым двигателем с потребляемым током до 2A на обмотку. Напряжение 3- 5,5 В для для питания цифровой части и 8 - 35 В для двигателя. Пять видов шага: полный шаг, полшага, четверть шага, 1/8 и 1/16 шага. В комплекте имеется радиатор.
