Одноплатный компьютер Firefly RK3399
Технические характеристики
| SoC: | Rockchip RK3399 Hexa-core dual core Cortex A72 + quad core Cortex A53 |
|---|---|
| Графический процессор: | Mali-T860MP4 with OpenGL 1.1 to 3.0 support, OpenVG 1.1, OpenCL and DX 11 |
| Оперативная память: | 2Gb DDR3 |
| Хранилище: | 16Gb eMMC, слот для MicroSD карт и разъем M.2 |
| Аудио: | HDMI или DisplayPort, 3.5 мм разъем, Оптический S/PDIF |

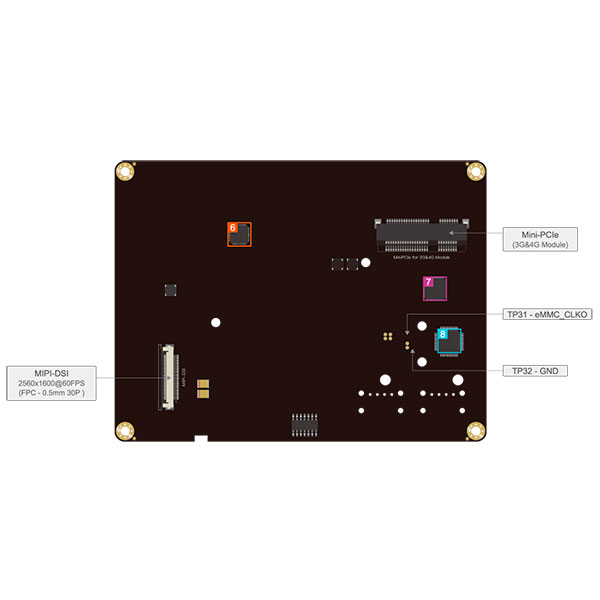

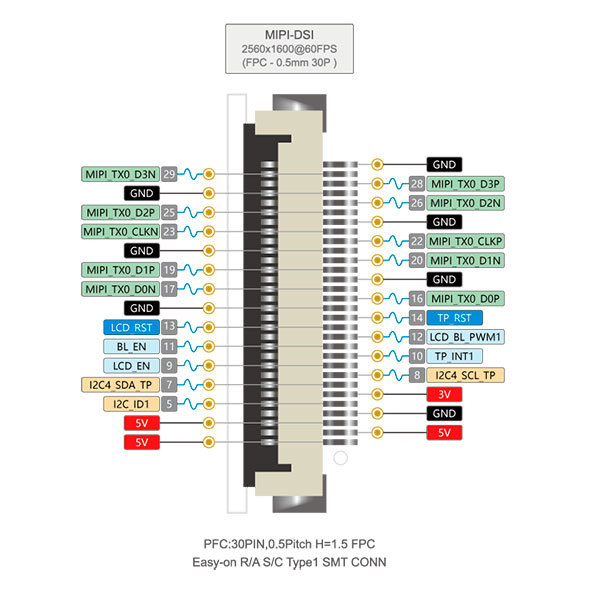

| Видео: | 1x HDMI 2.0 до 4K @ 60 Hz, 1x интерфейс DisplayPort (DP) 1.2 до 4K @ 60Hz (через коннектор USB type C), 1x eDP 1.3 (4-линейный @ 10.8 Gbps), 1x интерфейс MIPI DSI до 2560×1600 @ 60 Hz |
| Видео декодирование: | поддержка 4K VP9 и 10-bit H.265 видео кодека до 60 fps |
| Связь: | Гигабитный Ethernet, WiFi 802.11ac 2×2 MIMO и Bluetooth 4.1 (модуль AP6354), SIM Card Slot, for the Mini PCIe expansion LTE module |
| USB: | 2x USB 2.0 хост порты, 1x USB 3.0 порт, 1x USB 3.0 type C порт |

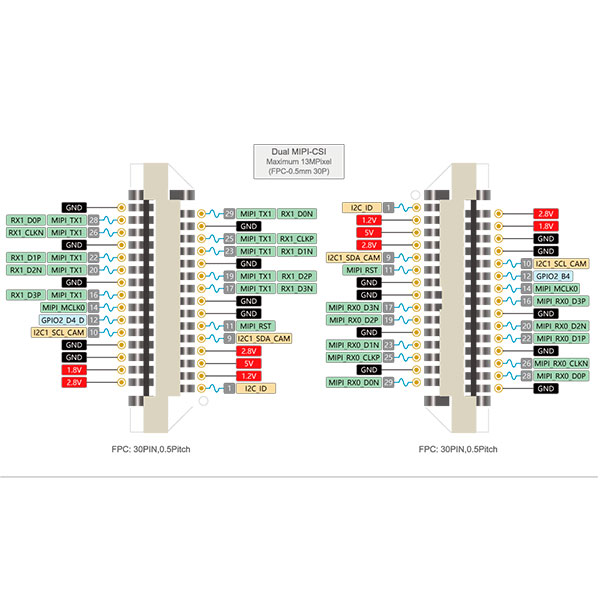

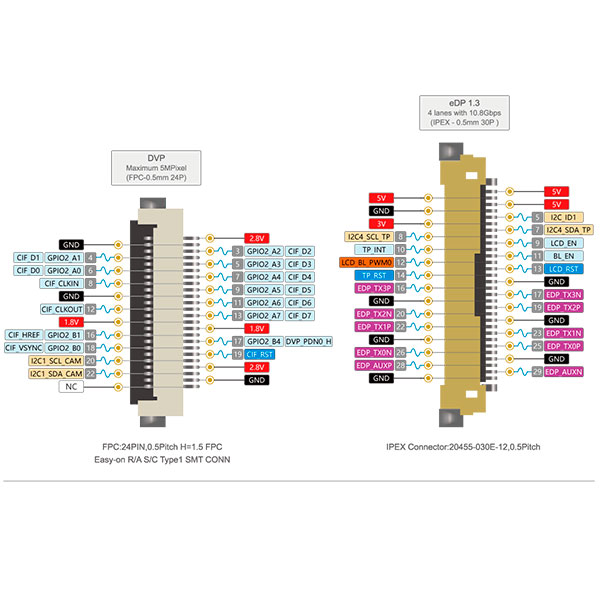

| Камера: | 2x интерфейс MIPI CSI до 13MP или 2x 8MP, 1x интерфейс DVP камеры до 5MP |
| Отладка: | 3-контактный последовательный разъем |

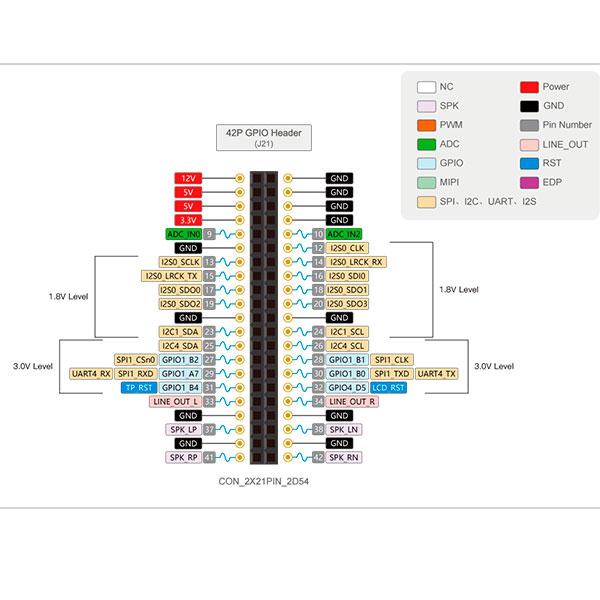

| Расширение: | 42-контактный GPIO female разъем (мама) с возможностью подключения 1x I2S, 2x ADC, 2x I2C, 1x SPI, 2x GPIO, 1x LINEOUT, 1x SPEAKER |
| - | 1x mini PCIe для LTE, 1x PCIe 2.1 M.2 слот B-key (2x PCIe, SATA, USB 2.0, USB 3.0, HSIC, SSIC, Audio, UIM, I2C) |
| - | слот SIM карты |
| Прочее: | разъем для RTC батарейки; светодиод питания & пользовательский светодиод; кнопки питания, сброса и восстановления; ИК приемник |
| Питание: | 12 В/2 А DC (коннектор 5.5×2.1 мм) |
| Размеры: | 12.4 x 9.3 мм (8-слойная печатная плата) |
Описание

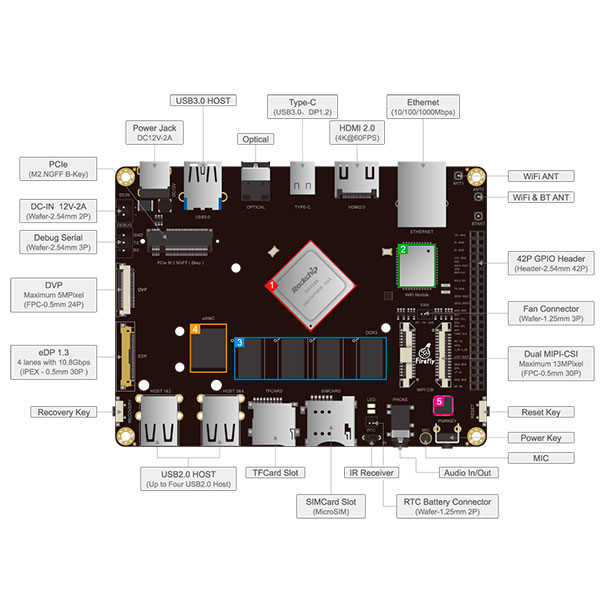

Одноплатный компьютер Firefly-RK3399 построен на шестиядерном процессоре Rockchip RK3399 с четырьмя ядрами Cortex-A53 и двумя — Cortex-A72. За графику отвечат ARM Mali-T860 MP4 GPU, с поддержкой OpenGL от 1.1 до 3.1, OpenVG1.1, OpenCL и DX 11. На плате распаянно 2Gb DDR3 оперативной памяти и 16Gb eMMC встроенного накопителя, дополнительно есть поддержка карт памяти microSD и порт M.2, который можно использовать как для установки дополнительного накопителя, так и платы расширения с беспроводными модулями. Особенностью Firefly-RK3399 считается наличие двух коннекторов MIPI-CSI для подключения двух камер, которые способны работать одновременно. Вывод изображения можно осуществить посредством: HDMI 2.0, DisplayPort 1.2, eDP 1.3 или MIPI-DSI, также имеется оптический аудиовыход S/PDIF. Gigabit Ethernet порт реализован на микросхеме Realtek RTL8211E, адаптер Wi-Fi 802.11ac (AmPak AP6354) поддерживает работу в режиме 2×2 MIMO. Распаяно по два порта USB 2.0 и USB 3.0, из них один Type-C. Также на плате имеюся: трехконтактный отладочный порт, один слот mini-PCIe для мобильного модема и 42 вывода GPIO с шинами I2S, ADC, I2C, SPI и т. д.
