Шилд для NanoPi NEO Core / Core2

Описание

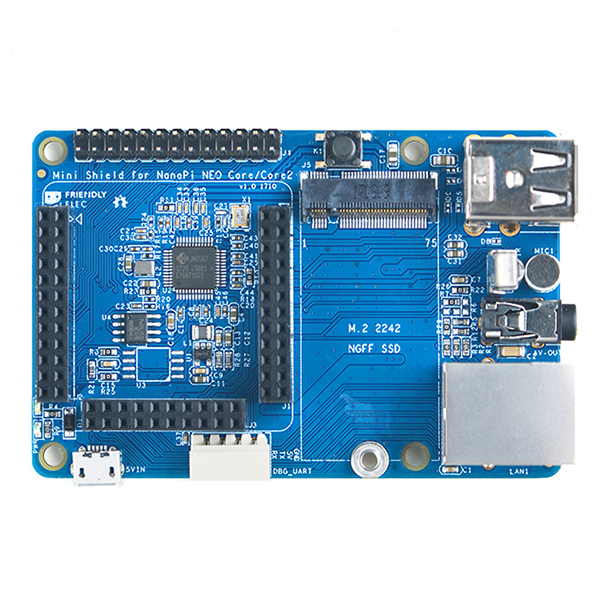

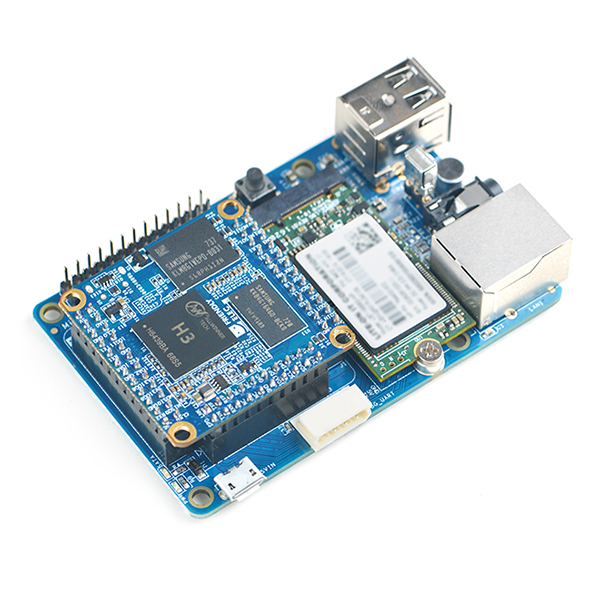

Mini Shield для NanoPi NEO Core / Core2 - это специальная несущая плата SDK, разработанная для NanoPi NEO Core и NanoPi NEO Core2. Он имеет порт Ethernet, последовательный порт отладки, аудио, USB-порт и т. Д.
1 x встроенный JMS567 USB на SATA IC и 1 x M.2 SSD интерфейс для подключения 2242 SSD. 2 порта USB Host.
1 порт последовательной отладки для подключения платы последовательной связи и 1 порт Ethernet.
1 х встроенный микрофон и 1 х 3,5 мм аудиоразъем для записи и воспроизведения звука.
2 x 13 контактных разъемов, которые заполняют выводы Iano NanoPi NEO Core / Core2.
1 х кнопка и 1 х ИК интерфейс для работы с пультом
Место для вспышки SPI (SOP8-200mil) зарезервировано. Пользователи могут паять SPI-флешку на плате.
Спецификация оборудования:
Тот же форм-фактор, что и RPi, хорошо вписывается в корпус RPi
2 х USB Host
1 х последовательный порт отладки и 1 х порт Ethernet
1 х аудио вход и 1 х аудио выход
2 x 13-контактный разъем GPIO
1 х Кнопка
1 х M.2 2242 SSD интерфейс
1 х ИК интерфейс приемника
Размер платы (мм): 85 х 56
