Платформа Tiny4412 SDK + 7 LCD дисплей
Описание
Tiny4412 - это высокопроизводительная четырехъядерная плата Core Cortex-A9, от разработки, производства и дистрибуции FriendlyArm. В качестве основного процессора используется Samsung Exynos4412, работающий на частоте до 1,5 ГГц.
Tiny4412 - содержит одну процессорную плату (CM-Tiny4412) и одну базовую плату (Tiny4412SDK).

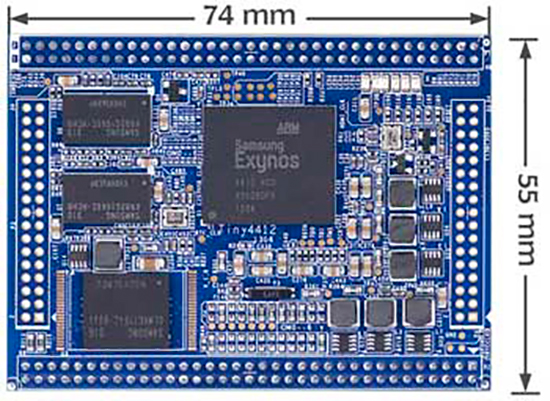

На плате CM-Tiny4412 используется двухштырьковый разъем с шагом 2,0 мм (P1, P2, P3, P4), который выдает 208Pin, размер которого составляет 74x55 мм. Он поставляется со стандартным объемом памяти 1 ГБ DDR2 и 4 ГБ флэш-памяти eMMC высокой производительности (поддержка 8/16 / 32GB eMMC).
Tiny4412SDK - это базовая плата для платы процессора Tiny4412, она поставляется с различными стандартными интерфейсами, такими как HDMI выход, USB Host, SD-карта, последовательный порт DB9, порт Ethernet RJ-45, аудиовход и выходные порты, как А также некоторые из встроенных устройств тестирования ресурсов, таких как EEPROM, зуммер, клавиатура, порты GPIO, порты SDIO и т.д.
Особенности CM-Tiny4412:
Процессор: Samsung Exynos4412, четырехъядерный процессор Cortex-A9, 1,5 Гцг
Память:
Ram: 1 ГБ оперативной памяти DDR3, 32-разрядная шина данных
Flash: 4GB eMMC (поддерка 8/16/32GB eMMC)
Интерфейс Pin: 2 x 70 pin 2.0mm space DIP; 2 x 34 pin 2.0mm space DIP
Бортовые ресурсы: 4 x пользовательских светодиода (зеленые); Напряжение питания от 2 до 6 В
Поддержка программного обеспечения: Поддержка Android 4.2, исходный код BSP;3.5.0 Linux + Qtopia2/Qtopia4/Qt4.7

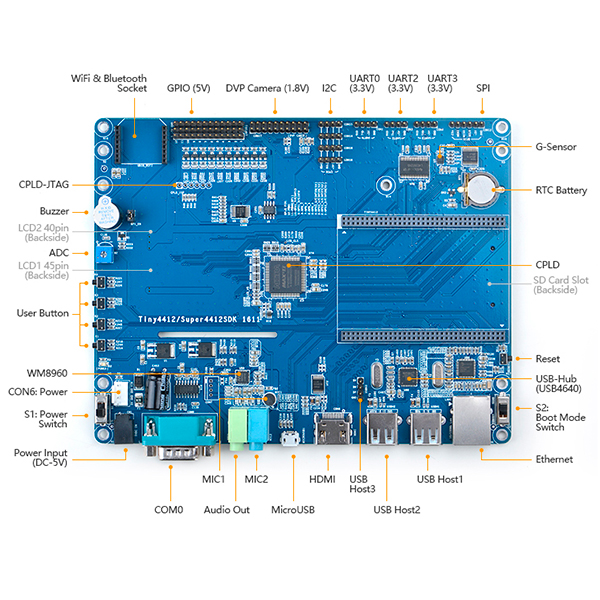

Особенности базовой платы Tiny4412SDK:
Три интерфейса LCD:40-контактный 0,5 мм шаг чип блоков,45-контактный интерфейс с поддержкой емкостных сенсорных экранов, 44-контактный интерфейс - поддерживаются дисплеи от 3,5 "до 19"
Выход HDMI 1.4a, поддержка формата MPEG-4 / H.263 / H.264 и HD-воспроизведение 1080P @ 30fps.
Аудио вход и выход с использованием профессионального аудиочипа WM8960 (3,5 мм аудиовход и выходных разъема на борту), содержащего усилитель класса D и встроенный микрофон;
Ethernet-порт RJ45 с использованием DM9621, адаптивный 10 / 100M
Четыре последовательных порта, два из которых преобразуются в RS232 и проходят через разъемы DB9 (COM0, COM3); Уровень TTL, доступный через блоки CON1, 2, 3, 4
Один интерфейс USB HOST 2.0
Порт устройства mini-USB, спецификация USB 2.0
Поддержка CPLD Expand
Часы реального времени с резервным аккумулятором (батарея может быть или не быть включена в зависимости от международных почтовых ограничений)
G-сенсор (так что вы можете автоматически переключаться между вертикальным и горизонтальным дисплеями)
Интерфейс SDIO: используется для подключения модуля SD WiFi
Клеммы интерфейса CMOS
Один вход АЦП, подключенный к потенциометр
AT24C08 (256 байт) EEPROM для теста I2C
Поддержка зуммера
Пять пользовательских кнопок
Интерфейс расширения GPIO
