Комплект разработчика Smart4418

Описание

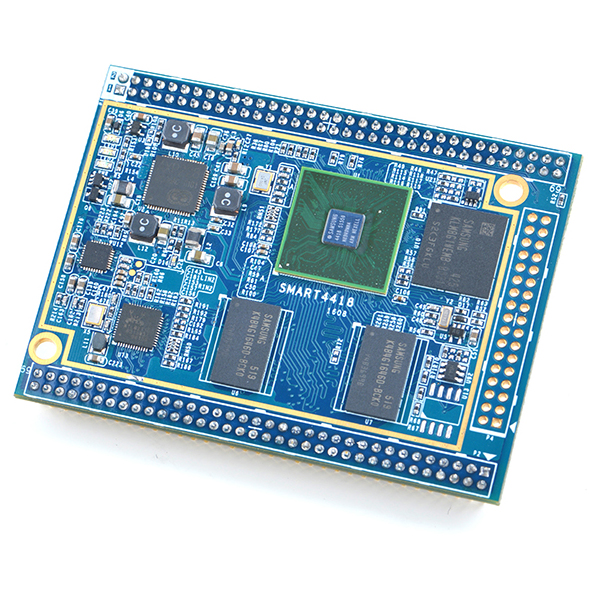

Tiny4418 - это высокопроизводительная четырехъядерная плата Core Cortex-A9, разработанная компанией FriendlyELEC. Tiny4418 - использует Samsung Quad Core Cortex-A9 S5P4418 SoC С динамическим масштабированием частоты до 1,4 ГГц.Стандартная плата Smart4418 имеет 1 ГБ ОЗУ DDR3 и 8 ГБ eMMC.Также на плате имеется AXP229 PMU, позволяющий включать и выключать программное обеспечение и функции пробуждения.Кроме того на плате имеется Gbps Ethernet и аудиоразьем делающие его пригодным для различных промышленных применений.
Плата Smart4418 имеет двунаправленные штыревые контакты с шагом 2,0 мм (P1, P2 и P4), содержащие в общей сложности 174 контакта. Эти контакты содержат самые популярные интерфейсные штырьки. По умолчанию на плате распаяны P1 и P2, P4 оставлен не распаян для пользователей.
На плате Smart4418 SDK расположенный: интерфейс miniPCIe для модулей 3G / 4G, интерфейс SATA, WiFi и Bluetooth с встроенной фарфоровой антенной, интерфейс LVDS и RGB LCD, интерфейс камеры DVP и совместимые с RPI контакты GPIO.Наиболее важной особенностью является то, что плата Smart4418 SDK может работать в широком диапазоне напряжений от 6 до 24 В,что соответствует требованиям промышленных приложений для входов напряжения широкого диапазона.
Особенности Smart4418:

Процессор: Samsung S5P4418 Quad Core Cortex-A9 с динамическим масштабированием частоты от 400 МГц до 1,4 Гцг
Блок управления питанием PMU: AXP228. Он поддерживает функции выключения и пробуждения программного обеспечения.
Оперативная память DDR3: 1 Гбайт 32-разрядного DDR3 RAM
Ethernet: Gbps Ethernet (RTL8211E) с уникальным MAC
EMMC: 8 ГБ(поддержка 16/32)
Аудио: 1 х аудио кодек чип, 1 х встроенный микрофон и 1 х аудиоразъем
Светодиод: 1 светодиод питания, 2 светодиода GPIO
Размер печатной платы: 74 x 55 мм, шестислойный
Питание: DC 5V, до 1.2A
Програмное обеспечение: u-boot, Android5.1 / 4.4, Debian8, ubuntu-core
3 х 2,0 мм шаговый двухрядный штырьковый вывод, 174 контакта:
USB 2.0 - хост x1, OTG x1
Видеовыход / дисплей - параллельный интерфейс RGB (24 бит), LVDS и HDMI 1.4a
Видеовход - интерфейс камеры DVP, 8-битный ITU-R BT 601/656 и MIPI-CSI
Аудио вход - микрофон
Аудиовыход - Аудиоразъем (с функцией обнаружения гарнитуры) и аудиосигнал HDMI
Ethernet - 10/100/1000 Мбит / с Ethernet x 1
АЦП - внутренний АЦП ЦП, 7 каналов, 12 бит, диапазон: 0 ~ 1,8 В
Внешний интерфейс - SDIO / MMC x2, SPI x2, I2C x3, UART x5, PWM x3, GPIO x24
Другое - Вход питания, вход RESET, выход RESET, вход RTC

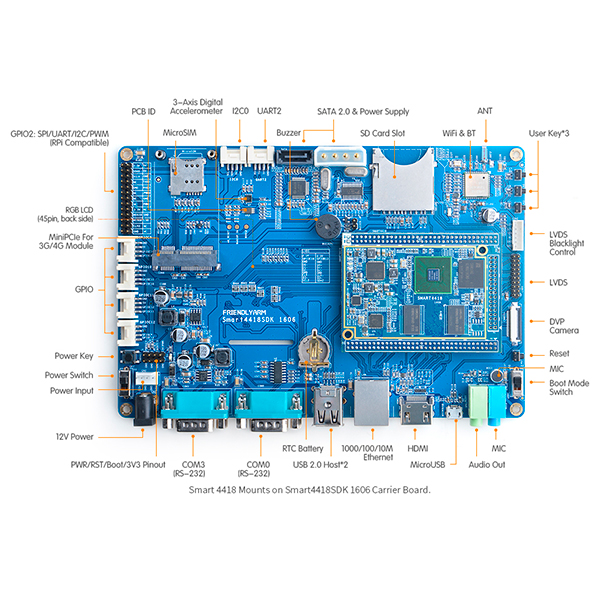

Отличительные особенности Smart4418 SDK:

Модель платы: Smart4418SDK 1606
Размер: 189,8 x 118,2 (мм)
WiFi / Bluetooth: Встроенный WiFi и Bluetooth
Интерфейс MiniPCIe: для модулей 3G/4G, только служба передачи данных, речевая служба не применяется
Слот для SIM-карты: есть гнездо для карты MicroSIM
Антенна: бортовая фарфоровая антенна
Интерфейс камеры DVP: 24pin, шаг 0,5 мм FPC место DVP Камера интерфейс, ITU-R BT 601/656 8-бит
Интерфейс HDMI: 1 х HDMI A Тип, HDMI 1.4a (Smart4418),видеовыход 1080p30
Последовательный интерфейс RS232: 2 x 3-проводный последовательный порт (UART0 и 3), разъем DB9
USB-хост: 2 x USB A, выведенный из концентратора USB 2.0 (совместим с USB 1.1)
USB-Slave: 1 x Micro USB, только для передачи данных
Аудио интерфейс: внутренний аудиосигнал, поддерживает запись и воспроизведение звука; 3.5 мм аудио разъем и MIC; встроенный микрофон
Ethernet: внутренний 1000/100 / 10M Ethernet
Пользовательский кнопки: PWRKEY (кнопка включения); RST (сброс);программируемые клавиши K1 / K2 / K3
Светодиод: 2 x светодиод GPIO (на плате процессора Smart4418)
Батарея RTC: на борту (CR1220)
Зуммер: 1 зуммер PWM
Интерфейс SPI CON3: 26-контактный, 2,54-мм шаг, двухрядный штыревой разъем
SATA-интерфейс: встроенный
Интерфейс питания: SATA Power Onboard SATA
Интерфейс LCD: интерфейса LCD (45pin, место FPC места 0.5mm), поддерживает технологию FriendlyARM однопроводную; регулируемая подсветка; поддержка ЖК-дисплеев с емкостям прикосновением;поддержка RGB888, полноцветный TFT CD
Монтажные отверстия для ЖК-дисплея: есть,применимо для ЖК-дисплея X710
Интерфейс LVDS: 20pin, шаг 2.0 мм
Другие ресурсы: 1 x EEPROM, 1 x 3-осевой цифровой акселерометр
Питание: DC 9V ~ 24V / 2A. При подключении жесткого диска SATA или LVDS LCD к нему требуется адаптер питания 12 В / 3 А

Комплект поставки:
Smart4418 с SDK платой 1шт
Адаптер питания 1шт
USB кабель 1шт
Serial кабель 1шт
