Одноплатный мини-компьютер NanoPC-T3 Plus
Технические характеристики
| SoC: | Samsung S5P6818 Octa-Core Cortex-A53, 400M Гц - 1,4 ГГц |
|---|---|
| Управление питанием PMU: | реализовано MCU Cortex-M0, поддерживает функции отключения питания, сна и пробуждения |
| Системная память: | 2 ГБ 32-разрядная память DDR3 |
| SD-хранилище: | 1 гнездо для карт памяти microSD |
| Ethernet: | Gbit Ethernet (RTL8211E) |
| WiFi: | 802.11b / g / n |
| Bluetooth: | 4.0 двойной режим |
| Антенна: | Фарфоровая антенна Интерфейс IPX |
| eMMC: | 16 ГБ |
| Видеовход: | DVP-камера / MIPI-CSI (два интерфейса камеры) |
| Видеовыход: | Тип HDMI-A / LVDS / параллельный RGB-LCD / MIPI-DSI (четыре интерфейса видеовыхода) |
| Аудио: | 3,5 мм аудиоразъем / через HDMI |
| Микрофон: | встроенный микрофон |
| USB-хост: | 4 x USB 2.0 Host, три порта типа A и один 2,54-миллиметровый штырьковый разъем |
| MicroUSB: | 1 клиент MicroUSB 2.0, тип A |
| ЖК-интерфейс: | 0,5 мм шаг 45-контактное гнездо FPC, полноцветный RGB 8-8-8 |
| HDMI: | 1.4A Тип A, 1080P |
| DVP-камера: | шаг 0,5 мм с 24-контактным гнездом FPC |
| GPIO: | шаг 2,54 мм 30-контактный разъем |
| I2S / USB: | 2,54 мм шаг 14-контактный разъем |
| Серийный порт отладки: | шаг 4,4-pin-заголовка 2,54 мм |
| Ключ пользователя: | питание, сброс, выбор загрузки |
| Светодиод: | 1 светодиод питания и 1 светодиод системы |
| Другие ресурсы: | внутренний TMU ЦП |
| Батарея RTC: | аккумуляторное сиденье RTC |
| Радиатор: | 1 х радиатор с монтажными отверстиями |
| Питание: | DC 5V / 3A |
| PCB: | Шесть слоев |

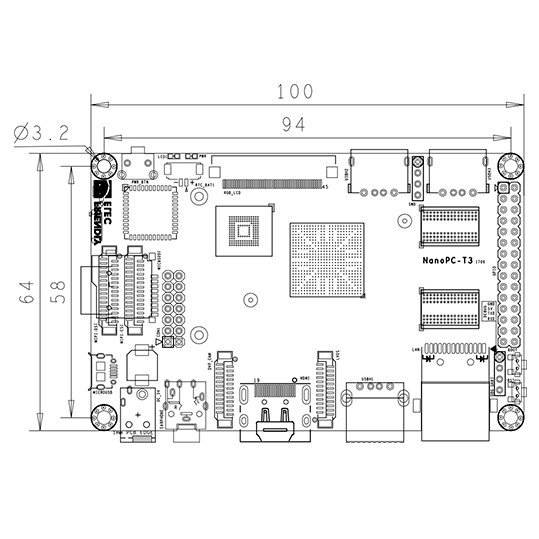

| Размер: | 100 мм x 64 мм |
| Рабочая температура: | от -40 до 80 ℃ |
| ОС / Программное обеспечение: | uboot, Android и Debian |
Описание

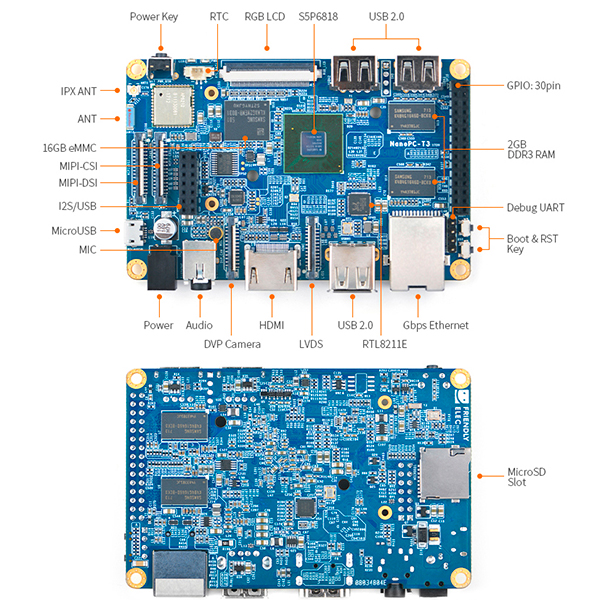

Одноплатный компьютер NanoPC-T3 Plus - использует Samsung Octa-Core Cortex-A53 S5P6818 SoC. NanoPC-T3 имеет все интерфейсы и порты как на NanoPC-T2 но имеет более мощный SoC.Его динамическая частота масштабируется от 400 М до 1,4 ГГц. NanoPC-T3 Plus имеет 16Gb eMMc, аудиоразъем, интерфейсы ввода / вывода видео, встроенный WiFi, Bluetooth и Gbps Ethernet-порт. Кроме того, NanoPC-T3 Plus имеет управление питанием, на борту фарфоровой антенны и последовательного порта отладки. Во избежание перегрева NanoPC-T3 Plus поставляется с радиатором.
NanoPC-T3 Plus имеет два интерфейса камеры: интерфейс DVP-камеры и интерфейс MIPI-CSI, а также четыре видеоинтерфейса: HDMI 1.4A, LVDS, параллельный интерфейс RGB-LCD и интерфейс MIPI-DSI. Он поддерживает RTC и имеет контакты интерфейса RTC. Он имеет четыре порта USB с тремя портами типа A, а один из них - 2,54 мм.
NanoPC-T3 Plus поддерживает системы MIX для ОС, например: Android5.1, Debian и UbuntoCore + Qt. Это проект с открытым исходным кодом с богатыми интерфейсами и портами. Он создан для профессиональных и корпоративных пользователей.

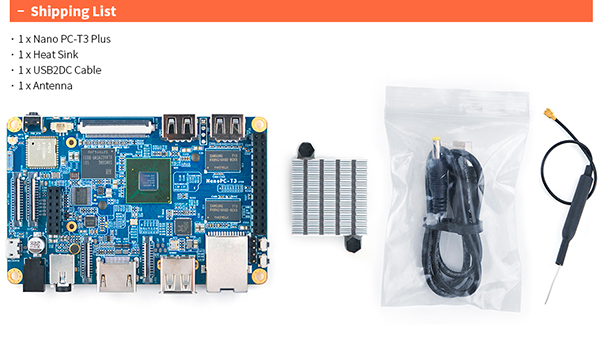

Комплектация:
- 1 x NanoPi-T3 Plus
- 1 x Радиатор
- 1 x USB2DC кабель
- 1 х Антенна
