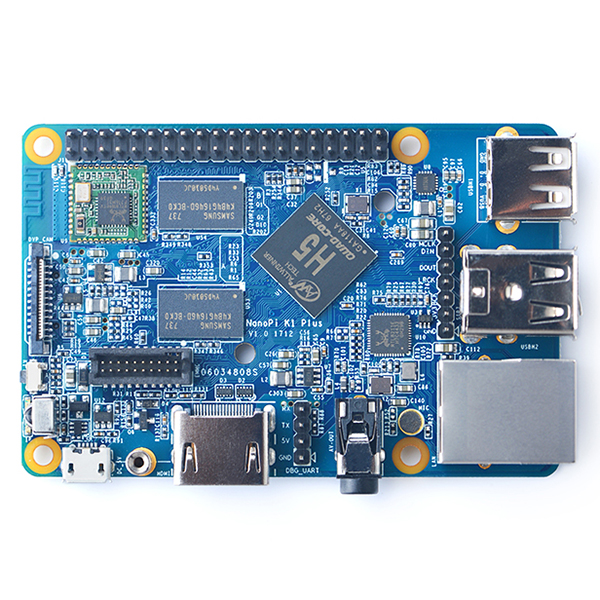

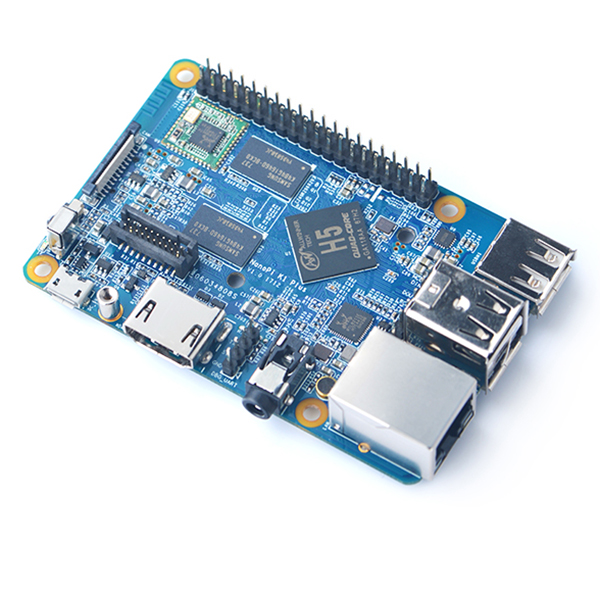

Одноплатный мини-компьютер NanoPi K1 Plus

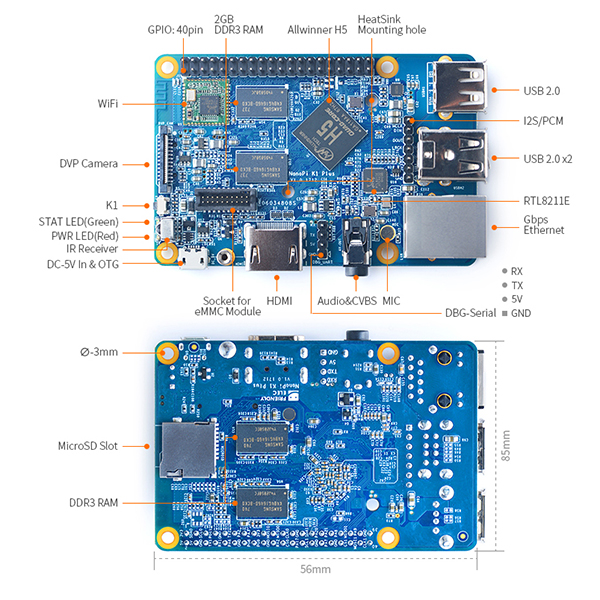

Технические характеристики
| Процессор: | Allwinner H5, четырехъядерный 64-битный высокопроизводительный Cortex ™ -A53 |
|---|---|
| Графический процессор: | Hexa-core Mali450 |
| Оперативная память DDR3: | 2 ГБ |
| Ethernet: | 10/100 / 1000M Ethernet с использованием RTL8211E IC |
| Беспроводная связь: | 802.11 b / g / n и бортовая антенна |
| Инфракрасный порт: | встроенный инфракрасный приемник |
| Аудио: | 3,5-мм аудиоразъем / через HDMI |
| Микрофон: | встроенный микрофон |
| eMMC: | встроенный интерфейс eMMC |
| I2S: | встроенный интерфейс I2S (7-контактный, 2,54-мм штыревой разъем) |
| Слот MicroSD: | слот для карт MicroSD |
| USB-хост: | 3 хоста USB 2.0, порт типа A |
| DVP Интерфейс камеры: | 24-контактный, гнездо FPC с шагом 0,5 мм |
| MicroUSB: | 1 x USB 2.0, OTG, для ввода питания и передачи данных |
| HDMI: | порт HDMI-типа. Он поддерживает 4K @ 30fps dsplay |
| Видеовыход: | HDMI 1.4. Он поддерживает отображение 4K @ 30fps, CVBS |
| GPIO Pin-header: | 40-контактный штыревой разъем 2,54 мм, содержащий I2C, GPIO, UART, PWM, SPDIF, SPI и т. Д. |
| Порт последовательной отладки: | 4-контактный, 2,5-миллиметровый пин-заголовок |
| Кнопка: | 1 x кнопка GPIO (настраивается пользователем) |
| Светодиод: | 1 светодиодный индикатор питания и 1 светодиодный индикатор состояния |
| Интерфейс питания: | MicroUSB |
| Размер печатной платы: | 56 x 85 мм, 6-слойный, ENIG |
| Питание: | DC 5V / 2A |
Описание

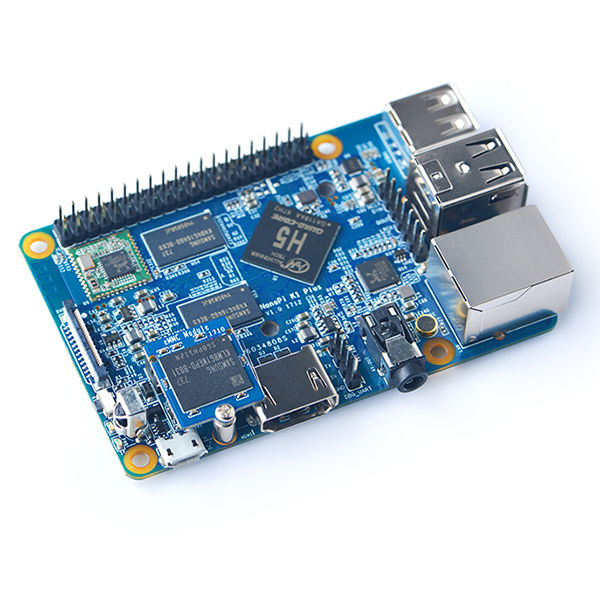

NanoPi K1 Plus использует 64-битный четырехъядерный процессор Cortex ™ -A53 H5 Allwinner. Он может запускать либо 64-разрядную ОС, либо 32-разрядную ОС. NanoPi K1 Plus оснащен мультимедийным движком NEON и графическим процессором Hexa-core Mali450. Он поддерживает различные видеоформаты и обладает мощными возможностями кодирования / декодирования HD. NanoPi K1 Plus имеет 2 ГБ оперативной памяти DDR3, встроенный WiFi, интерфейс камеры DVP, Gbps Ethernet, USB, HDMI, инфракрасный пульт дистанционного управления, аудиоразъем 3,5 мм, I2S и т. Д. Он может загружаться с TF-карты и поддерживает внешний модуль eMMC.
NanoPi K1 Plus имеет тот же размер, что и RPi 3. Его 40-контактный штыревой разъем GPIO совместим с GPI-разъемом RPIO 3. Он работает с любым корпусом RPi.
Комплектация
NanoPi K1 Plus

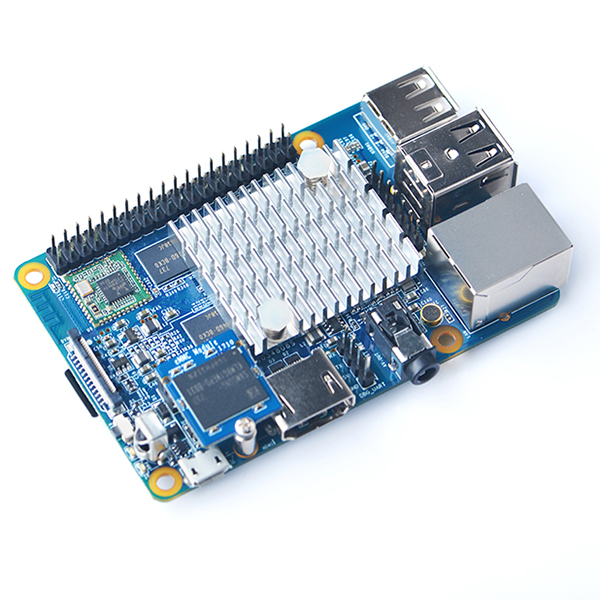

Алюминиевый радиатор
USB Кабель
