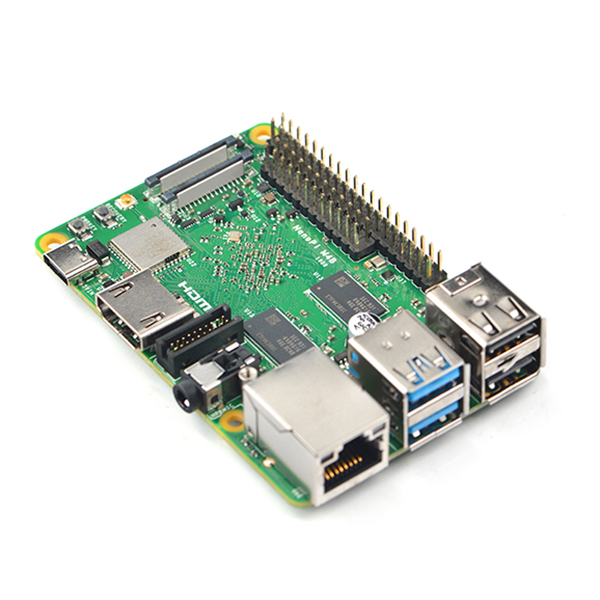

Одноплатный мини-компьютер NanoPi M4B
Технические характеристики
| CPU: | 64-разрядный двухъядерный Cortex-A72 + четырехъядерный Cortex-A53 |
|---|---|
| Частота: | Cortex-A72 (до 2,0 ГГц), Cortex-A53 (до 1,5 ГГц) |
| GPU: | Mali-T864 GPU ， поддерживает OpenGL ES1.1 / 2.0 / 3.0 / 3.1, OpenVG1.1, OpenCL, DX11 и AFBC |
| VPU: | Декодирование 4K VP9 и 4K 10bit H265 / H264 60fps, Dual VOP |
| Управление энергопотреблением: | PMK RK808-D, взаимодействует с независимым DC / DC, включая DVFS, программное выключение, пробуждение по RTC, спящий режим системы |
| Память: | Двухканальный 2 ГБ DDR3 |
| Место хранения: | нет встроенного eMMC, но есть разъем eMMC |
| - | Слот MicroSD x1 для внешнего хранилища объемом до 128 ГБ |
| Связь: | гигабитный Ethernet с уникальным MAC-адресом |
| Wi-Fi / BT: | 802.11a / b / g / n / ac, Bluetooth 5.0, комбинированный модуль Wi-Fi и Bluetooth |
| Аудио: | Аудио выход-3,5-мм двухканальный разъем для наушников или HDMI |
| - | Аудио вход - микрофонный входной интерфейс x1 |
| USB: | , USB Type-C x1- только вход питания |
| Видео вход: | один или два 4-полосных MIPI-CSI, двойной ISP, до 13MPix / s, поддерживает одновременный ввод данных с двух камер |
| Видео выход: | HDMI 2.0a, поддерживает 4K @ 60 Гц ， HDCP 1.4 / 2.2, 4-полосная MIPI-DSI x1 |
| GPIO1: | 40-контактный, 2,54-мм контактный разъем |
| - | 3 х 3 В / 1,8 В I2C, до 1 х 3 В UART, 1 х 3 В SPI, 1 х SPDIF_TX, до 8 х 3 В GPIO |
| - | 1 х 1,8 В 8 каналов I2S |
| GPIO2: | 24-контактный, 2,54-миллиметровый шаг |
| - | PCIe x2 |
| - | ШИМ x1, PowerKey, IR_RX |
| Последовательный порт отладки x1: | шаг 2,54 мм, 4-контактный разъем, уровень 3 В |
| Питание: | DC 5V / 3A через разъем типа C или GPIO |
| Рабочая температура: | от -20 до 70 ℃ |
| OS Support: | Android 8.1 |
| - | Android 10 |
| - | Lubuntu 16.04 (32-bit) |
| - | FriendlyCore 18.04 (64-bit) |
| - | FriendlyDesktop 18.04 (64-bit) |
| - | FriendlyWrt 19.07.1 (64-bit) |
Описание

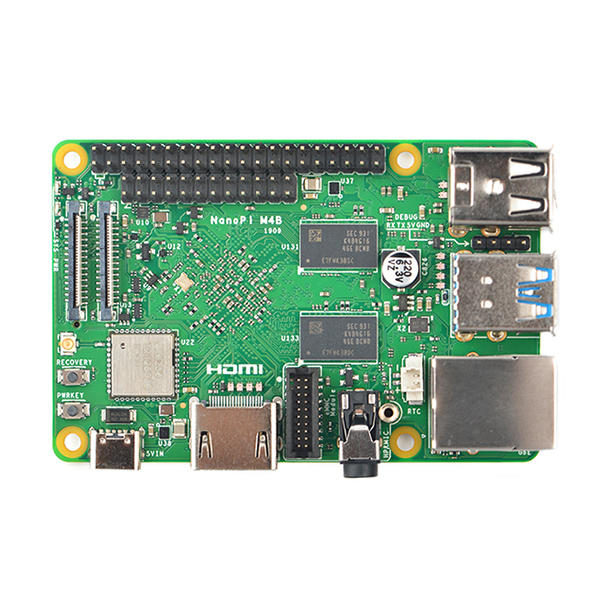

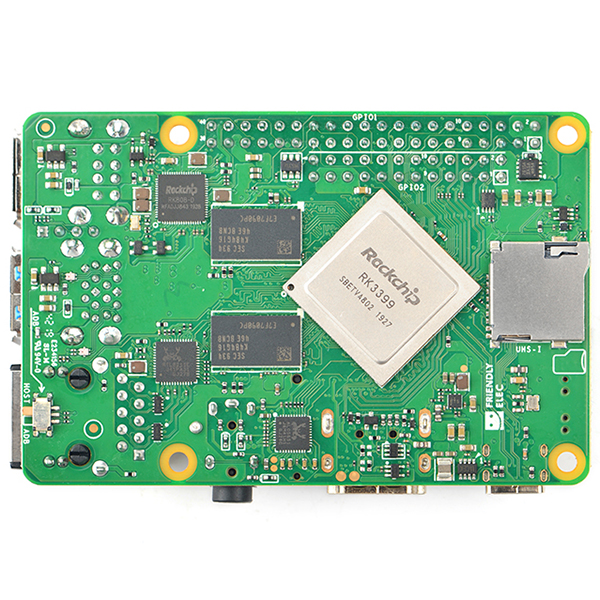

NanoPi M4B представляет собой плату ARM на базе RK3399 SoC. Он имеет ту же форму фактора, что и RPi B3 +, и имеет порты и интерфейсы, совместимые с RPi B3 +. На компактной плате размером 85 x 56 мм имеются богатые аппаратные ресурсы. Эти функции делают его хорошей платформой для быстрого прототипирования продуктов и различных приложений. NanoPi M4B оснащен встроенным двухдиапазонным беспроводным комбинированным беспроводным модулем WiFi + Bluetooth 5.0, 2,4 ГБ и 5 ГБ, двумя хостами USB3.0, двумя хостами USB2.0, одним портом Ethernet Gbps, одним портом HDMI 2.0 типа A, одним 3,5-мм аудиоразъемом. и один Type-C для источника питания. Кроме того, он имеет RPi-совместимый 40-контактный разъем, двойной интерфейс камеры MIPI-CSI, PCIe x2, разъем eMMC, порт RTC и т. Д. NanoPi M4B поддерживает Ubuntu Desktop 18.04 (64-разрядная версия), Lubuntu 16.04 (32-разрядная версия), Ubuntu Core 18.04 (64-разрядная версия), Android 8 и Lubuntu Desktop с ускорением на GPU и VPU. Обладая этими богатыми ресурсами и мощной производительностью, он может широко использоваться в приложениях машинного обучения, искусственного интеллекта, глубокого обучения, роботов, промышленного управления, промышленных камер, рекламных машин, игровых автоматов, блокчейнов и т. Д.
