Одноплатный мини-компьютер NanoPC-T6 4Гб/32Гб eMMC с металлическим корпусом
Технические характеристики
SoC: | Rockchip RK3588 |
---|---|
Процессор: | Четырехъядерный процессор ARM Cortex-A 76 (до 2,4 ГГц) и четырехъядерный процессор Cortex-A55 (до 1,8 ГГц) |
Графический процессор: | Mali-G610 MP4, совместимый с OpenGL ES 1.1, 2.0 и 3.2, OpenCL до 2.2 и Vulkan1.2 |
VPU: | декодер H.265 и VP9 8K при 60 кадрах в секунду, декодер H.264 8K при 30 кадрах в секунду, декодер AV1 4K при 60 кадрах в секунду, кодер H.264 и H.265 8K при 30 кадрах в секунду |
NPU: | 6TOPS, поддерживает INT4/INT8/INT16/FP16 |
Оперативная память: | 64-битная 4 ГБ LPDDR4X с частотой 2133 МГц. |
Флэш-память: | 32 ГБ eMMC, в режиме HS400 |
microSD: | поддержка режима до SDR104 |
Ethernet: | 2 порта PCIe 2,5G Ethernet |
4G LTE: | один разъем mimiPCIe и один слот microSIM |
USB-A: | 1x USB 3.0 типа A |
USB-C: | 1 полнофункциональный порт USB Type-C™, поддержка дисплея DP до 4Kp60, USB 3.0 |
Видео вход: | |
- | 1x стандартный входной порт HDMI, до 4Kp60 |
- | 2x 4-полосный MIPI-CSI, совместимый с MIPI V1.2 |
Видео выход: | |
- | 2x стандартных выходных порта HDMI |
- | совместим с режимами HDMI2.1, HDMI2.0 и HDMI1.4 |
- | один поддерживает отображение до 7680x4320 при 60 Гц, другой поддерживает до 4Kp60 |
- | Поддержка формата RGB/YUV (до 10 бит) |
- | 2x 4-канальный MIPI-DSI, совместимый с MIPI DPHY 2.0 или CPHY 1.1 |
Аудио: | |
- | Разъем 3,5 мм для выхода на стереонаушники |
- | Разъем PH-2A 2,0 мм для аналогового микрофонного входа |
GPIO: | |
- | 40-контактный разъем 2,54 мм |
- | до 2x SPI, 6x UART, 1x I2C, 8x PWM, 2x I2S, 28x GPIO |
- | Разъемы М.2 |
- | один разъем M.2 M-Key с PCIe 3.0 x4 для твердотельных накопителей NVMe со скоростью до 2500 МБ/с |
- | один разъем M.2 E-key с PCIe 2.1 x1 и хостом USB2.0 |
другие: | |
- | 2-контактный входной разъем батареи RTC 1,27/1,25 мм для маломощной RTC IC HYM8563TS |
- | один ИК-приемник 38 кГц |
- | Кнопка MASK для обновления eMMC, кнопка сброса и кнопка питания. |
- | один разъем для вентилятора 5 В |
- | Отладочный UART, 3-контактный разъем 2,54 мм, уровень 3,3 В, 1 500 000 бит/с |
- | 2 светодиода, управляемых GPIO (SYS, LED1) |
Источник питания: | разъем постоянного тока 5,5*2,1 мм, вход 12 В постоянного тока. |
Печатная плата: | 8 слоев, 110x80x1,6 мм |
Рабочая температура окружающей среды: | от 0 ℃ до 70 ℃ |
Описание

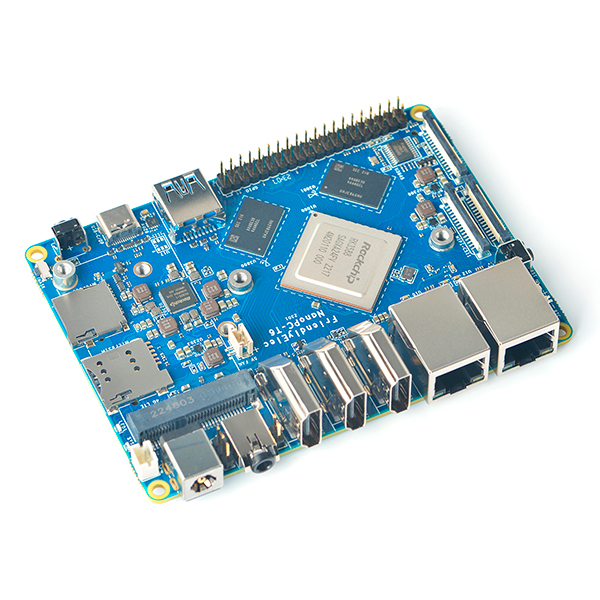

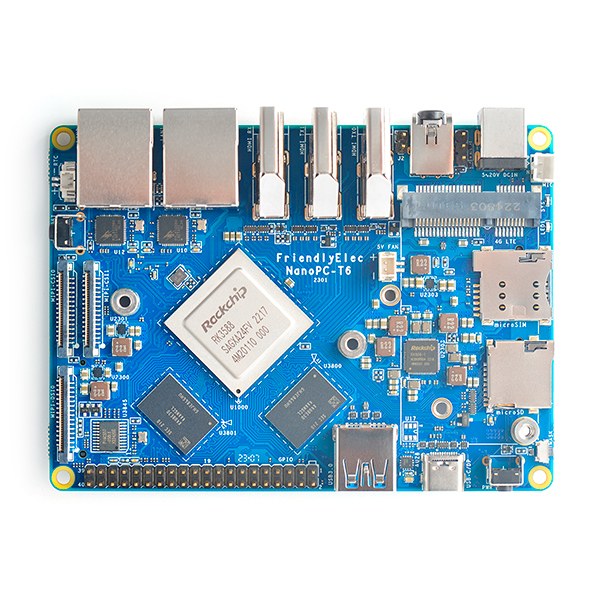

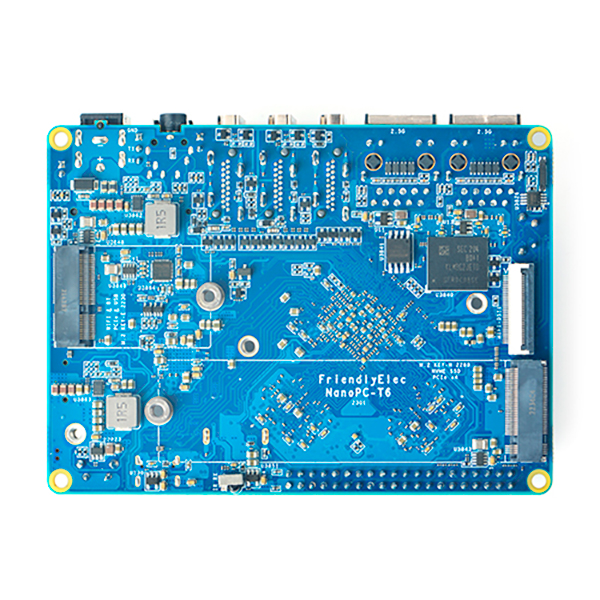

NanoPC-T6 — одноплатный компьютер на базе восьмиъядерного процессора Rockchip RK3588 System-on-Chip. Этот SBC оснащен интерфейсами, включая 2х выходных порта HDMI, 2x 2,5GbE для высокоскоростной сети, 2x разъема CSI для интеграции камеры и многие другие порты.
VPU поддерживает высококачественное декодирование видео, включая 8K при 60 кадрах в секунду H.265 и VP9, 8K при 30 кадрах в секунду H.264, 4K при 60 кадрах в секунду AV1 и кодирование видео до 8K при 30 кадрах в секунду для H.264 и H.265. Кроме того, NPU обеспечивает производительность AI до 6 TOPs.
NanoPC-T6 оснащен памятью LPDDR4X с вариантами от 4 ГБ до 16 ГБ на частоте 2133 МГц. Конфигурация хранилища включает варианты eMMC емкостью 32 ГБ, 64 ГБ и 256 ГБ, а также слот M.2 M-Key с поддержкой PCIe 3.0 x4, что позволяет использовать твердотельные накопители NVMe со скоростью до 2500 МБ/с.
Комплектация:
- Плата NanoPC-T6 4Гб/32Гб EMMc

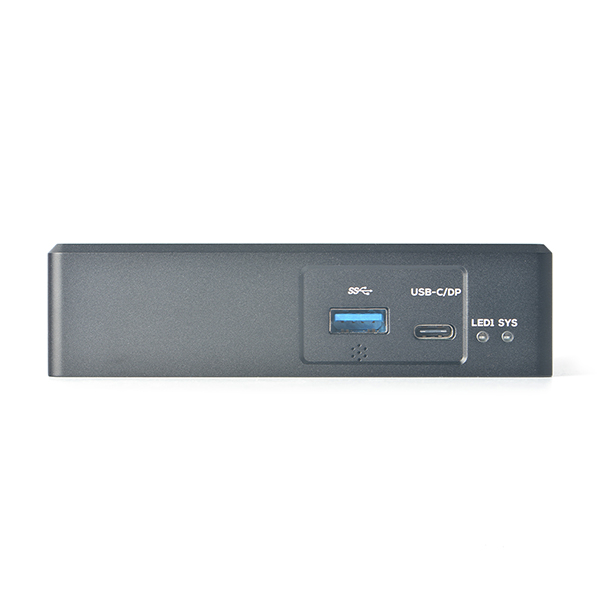

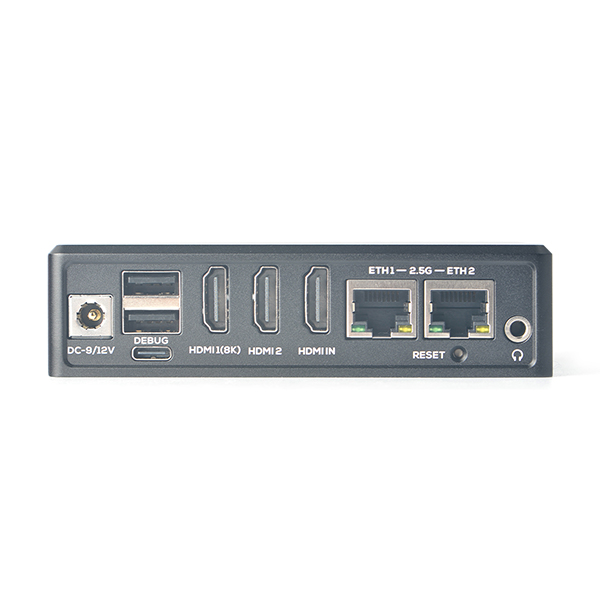

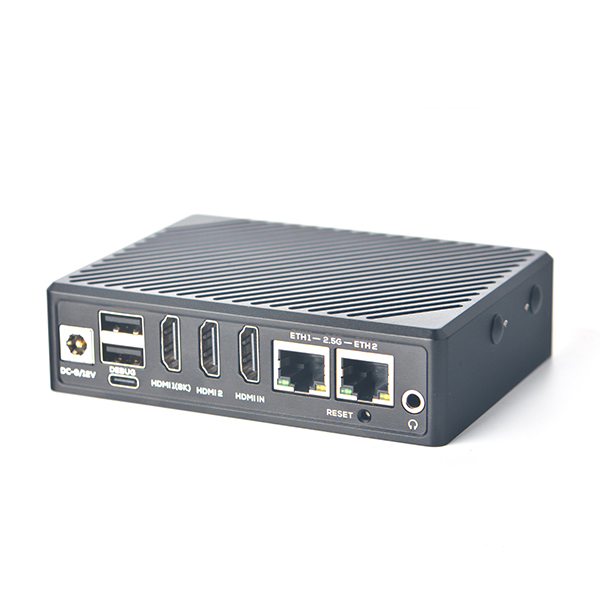

- Корпус металлический
