Одноплатный мини компьютер NanoPi M6 16Гб RAM в металлическом корпусе без дисплея
Технические характеристики
| Процессор: | Rockchip RK3588S |
|---|---|
| Количество ядер: | восьмиядерный процессор с 4х ядрами Cortex-A76 до 2,4 ГГц, 4х ядрами Cortex-A55 до 1,8 ГГц |
| Графический процессор: | Mali-G610 MC4, совместим с OpenGLES 1.1, 2.0 и 3.2, OpenCL до 2.2 и Vulkan1.2 |
| VPU: | 8K при 60 кадрах в секунду H.265 и декодер vPg, 8K при 30 кадрах в секунду H.Декодер 264, декодер AV1 4K при 60 кадрах в секунду, 8K при 30 кадрах в секунду H.264 и H.265 кодировщик |
| NPU: | 6TOPs, поддерживает INT4 / INT8 / INT16 / FP16 |
| Оперативная память: | 16 ГБ 64-разрядный LPDDR5 при частоте 2400 МГц |
| Хранилище: | 1 слот microSD поддержка до режима SDR104, 1 разъем для модуля eMMC. в режиме HS400 |
| SSD: | 1 x M.2 разъема M-Key 2280 с PCle 2.1 для SSD-накопителя, поддержка NVME |
| Подключение: | 1 x собственный гигабитный Ethernet, чип RTL8211F |
| Wi-Fi и BT: | 1 x M.2 разъема E-key 2230 с PCle 2.1 x 1 и USB 2.0 хостом для Wi-Fi и BT |
| Видеовход: | 1 x 4-полосный MIPI-CSI V1.2 |
| - | 1 x 4-полосный MIPI-CSI D/C PHY |
| Видеовыход: | x Стандартных выходных портов HDMl. |
| - | совместим с режимами HDMI2.1, HDM2.0 и HDMl1.4 |
| - | поддержка до 7680 x 4320 при 60 Гц |
| - | Поддержка формата RGB/YUV (до 10 бит) |
| - | 2 x 4-полосный MIPl-DSl, совместимый с MIPI DPHY 2.0 или CPHY 1.1 |
| USB: | тип USB A |
| 2 x USB 2.0: | тип USB A |
| Аудио: | 1 разъем 3,5 мм для стереовыхода на наушники |
| - | 1 разъем 2,0 мм PH-2A для аналогового микрофонного входа |
| Pin-header: | 30-контактный разъем заголовка 2,54 мм |
| - | до 1x SPI, 6x UARTS, 3xI2Cs, 1x SPDIFS, 4XPWM, 20x GPIO |
| 1 x Debug UART: | 3-контактный разъем заголовка 2,54 мм, уровень 3 В, 1500000 бит/с |
| LED: | 1 x SYS LED (красный) |
| - | 1 x LAN1 LED (зеленый) |
| Кнопки: | 1 x Кнопка маски для обновления eMMC |
| - | 1 x Кнопка сброса |
| - | 1 x Кнопка восстановления |
| - | 1 x Кнопка питания |
| Аккумулятор RTC: | 2-контактный входной разъем батареи RTC 1.27/1.25 мм для микросхемы RTC малой мощности HYM8563TS |
| Разъем вентилятора: | (ZH1.5-2A) x 1, 5V |
| Рабочая температура: | от 0 ° C до 70 ° C |
| Подключение: | потребляемая мощность (6 В ~ 20 В), поддержка PD и DC |
| Поддерживаемые ОС: | Android 12 Tablet |
| - | Android 12 TV |
| - | Buildroot |
| - | Debian Bookworm Core |
| - | Debian Bullseye Desktop |
| - | Friendlycore Focal |
| - | FriendlyWrt 21.02 |
| - | FriendlyWrt 23.05 |
| - | OpenMediavault |
| - | Ubuntu Focal Desktop |
| - | Ubuntu 22.04 Desktop |
| - | Ubuntu 24.04 Desktop |
| - | Proxmox VE |
| Прошивка: | Linux-6.1-LTS |
| - | U-boot |

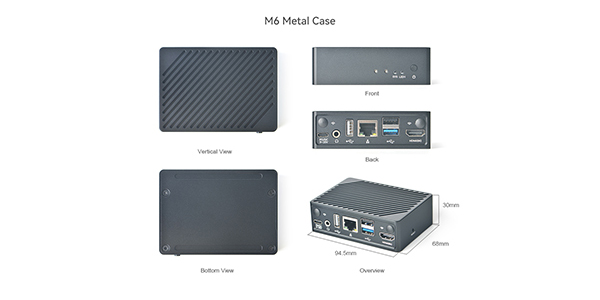

| Размеры: | 62x90x1.6 мм (без корпуса)/68x94.5x30 мм (с металлическим корпусом) |
| Вес: | 52 г (без корпуса) /252 г (с металлическим корпусом) |
| - |
Описание

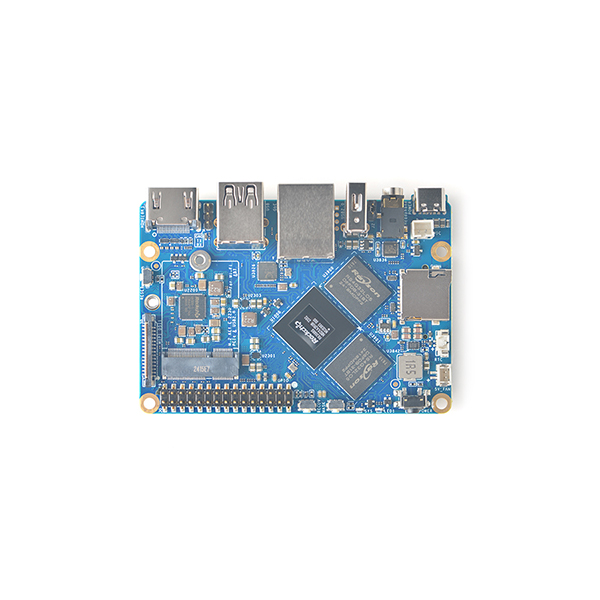

NanoPi M6 — это одноплатный мини компьютер (SBC) на базе Rockchip RK3588S, который также предлагается в виде полноценного безвентиляторного решения HMI с металлическим корпусом
M6 предлагается с памятью LPDDR5 объемом 16 ГБ, поддерживает microSD, флэш-модуль eMMC и загрузочное хранилище M.2 NVMe SSD.
Несмотря на небольшие размеры, устройство оснащено широким набором интерфейсов для подключения периферийных устройств, среди которых по одному HDMI 2.1, USB 3.0 Type-A, USB Type-C для питания, Ethernet, разъем 3,5-мм для наушников, M.2 2230 (E-Key) для Wi-Fi и Bluetooth, вход для камеры MIPI-CSI, 30-контактный разъем GPIO, а также по два USB 2.0 Type-A и разъема для дисплея MIPI-DSI.

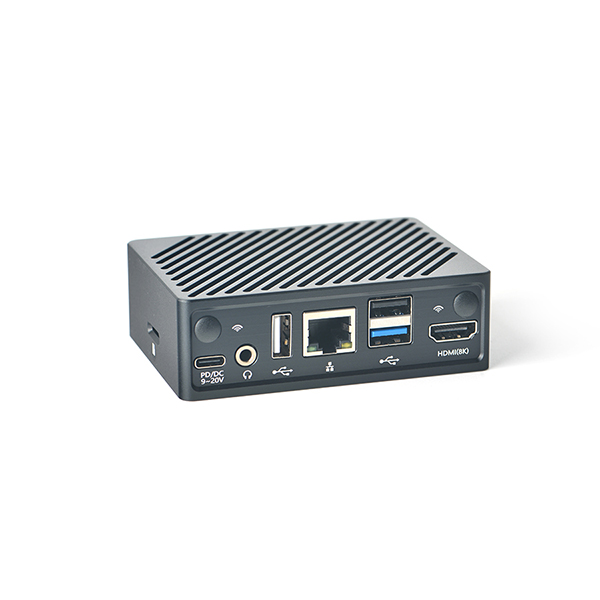

Поставляется в металлическом корпусе размером 99х68х31 мм. Компьютер поддерживает Android 12, Debian, Ubuntu, OpenMediaVault и FriendlyWrt.
