Плата расширения Khadas Tone Board VIMs Edition
Технические характеристики
| Производитель: | Khadas |
|---|---|
| Модель: | Tone Board VIMs Edition |
| Совместимость: | Khadas Vim/Khadas Vim 2 |
| Multicore MCU: | XMOS XU208-128-QF48 с 8x xCORE-200 ядрами до 500 MIPS |
| DAC: | ES9038Q2M 32-битный стереофонический аудиокабель для мобильного |
| THD + N: | ≤ 0,000337% @ 1 кГц |
| SNR: | ≥ 120 дБ при 10 Гц ~ 20 кГц |
| DNR: | ≥ 120 дБ при 10 Гц ~ 20 кГц |
| Перекрестные помехи: | ≥ 127 дБ при 10 Гц ~ 20 кГц |
| Частотная характеристика: | ± 0,08 дБ при 10 Гц ~ 20 кГц |
| Частота дискретизации: | PCM - до 768 кГц @ 32 бит, DSD - до DSD256 @ 1 бит |
| Нестабильность тактовых импульсов: | Базовая нестабильность тактовых импульсов <3ps, Заявленная нестабильность тактовых импульсов <30 ps |
| Аудио форматы: | APE2, FLAC, OGG, WAV, ACC, ALAC, MP3, WMA … |

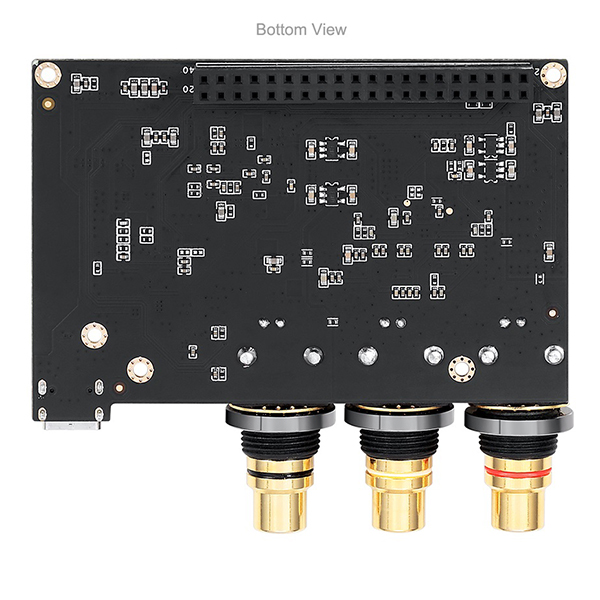

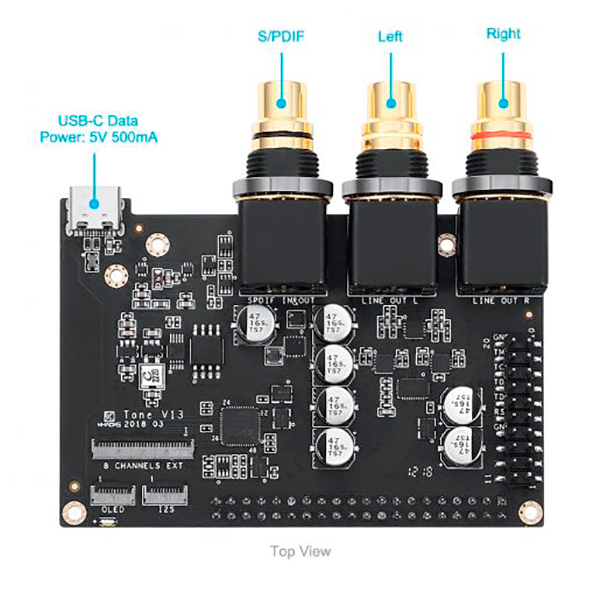

| Line Out: | 1x Red RCA для правой стороны, 1 x белый RCA для левой |
| S/PDIF — IN: | до 192 кГц |
| S/PDIF OUT: | Да |
| Разъемы FPC: | 30-контактный с шагом 0,5 мм для 8 каналов расширения, 10-контактный с шагом 0,5 мм для расширения VIMs I2S, 10-контактный с шагом 0,5 мм для OLED-дисплея |
| Разъемы расширений: | 40-контактный разъем тип «мама» размером 2,54 мм, 20-контактный разъем тип «мама»размером 2,54 мм |
| Индикатор: | 1x белый светодиод |
| Питание: | 5 В / 500 мА через порт USB тип C |
| Монтажные отверстия: | 5x размер M2 |
| Размеры: | 82,0 x 74,5 x 24,0 мм |
Описание
Hi-Res Audio Board, разработанный для Music Fanatic. Khadas Tone Board - потрясающая USB-звуковая карта Hi-Fi в семье Хадас. Его отличная производительность и совместимость перейдут на совершенно новый уровень прослушивания.
Наследовать последовательный прорывный проект Хадаса. Мы интегрировали усовершенствованный многоядерный микроконтроллер архитектуры RISC XMOS и флагманский 32-битный стереофонический звук ESS DAC ES9038Q2M в такой небольшой печатной плате. И мы выбираем 3 независимых высокопроизводительных OPA и 4 генератора с ультранизким фазовым джиттером для лучшего снижения шума. Как вы думаете, каждый канал питания питается от независимого, сверхнизкого уровня шума источник питания и OPA питаются до ± 5,5 В. Есть много примеров таких проектов, но в целом, мы стараемся добиться лучшей производительности благодаря оптимальному дизайну.

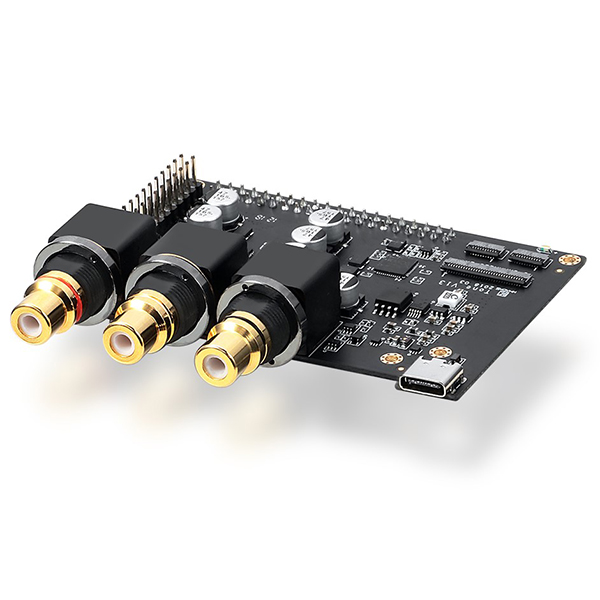

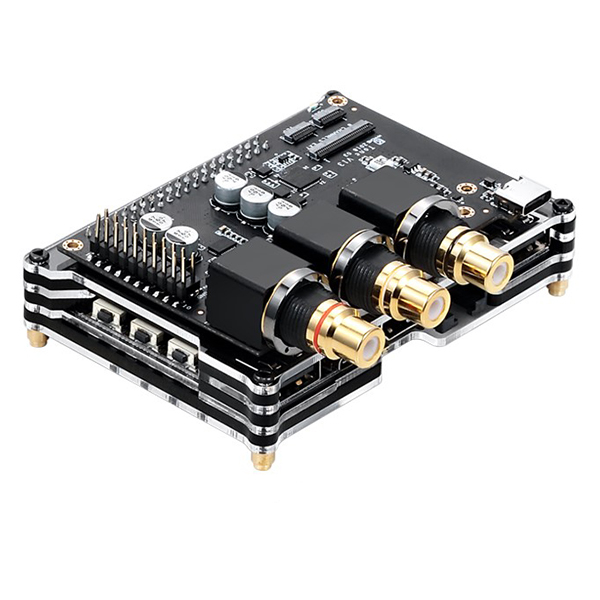

Для расширения: Один 30-контактный разъем FPC для расширения аналогового выхода на 8 каналов, Два 10-контактных разъема FPC для OLED-дисплея и расширения I2S.1 И другие: Один 40-контактный разъем для подключения VIM Один 20-контактный SMT-заголовок для отладки XMOS и VIM Конечно, пользователи могут пользоваться Tone Board через интерфейс USB-C, а Tone Board - идеальный выбор для разработчиков звука по понятным причинам. Более хорошие новости: Новый радиатор Хадаса может встраиваться в VIM и Tone Board. Удобно для клиентов разрабатывать и создавать пресс-формы / корпус / корпус Так что индивидуальный продукт может развиваться от идеи к реальности как можно скорее. Khadas Tone + VIM, подключенные через контакты GPIO Generic Edition не будет иметь GPIO-контакты на борту. Tone + VIM будут иметь контакты GPIO
Cсылка на сайт производителя: //www.khadas.com/tone
Комплект поставки: 1 x Tone Board, 1 x Английское руководство пользователя, 1 x комплект принадлежностей.
