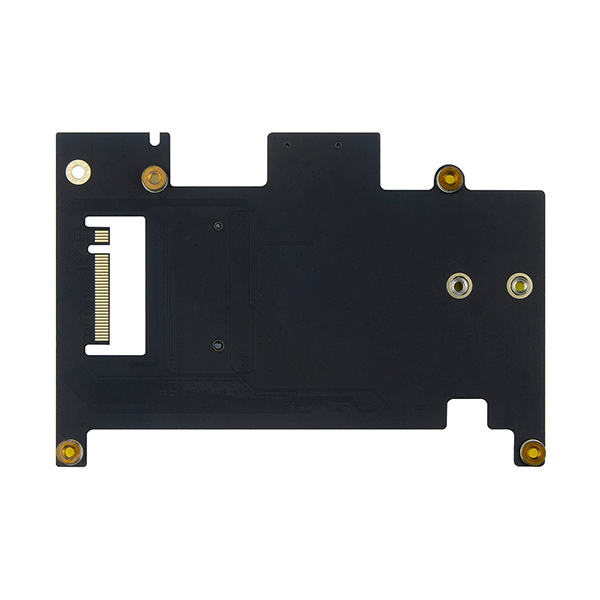

Плата расширения M2X WWAN (KM2X-V-003)

Описание

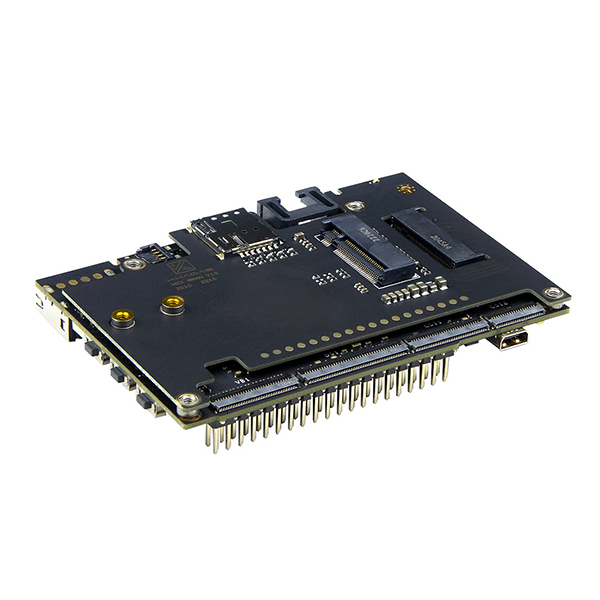

Плата расширения M2X WWAN - это ультратонкая версия "оригинальной платы M2X". Он имеет слот M.2 для добавления модуля 4G / 5G LTE к вашему VIM 4, VIM 3 / 3L или Edge-V. Слот для nano-SIM-карт для SIM-карт 4G / 5G. Наконец, плата расширения M2X WWAN по-прежнему сохраняет тот же форм-фактор, что и все наши одноплатные компьютеры VIM.
Отличия от "Khadas New M2X Extension Board (KM2X-V-002)":
Он не поддерживает SSD-накопители, поскольку SoC может поддерживать только односторонний PCIe, а для модуля 5G и SSD требуются отдельные интерфейсы PCIe. Таким образом, на плате расширения M2X WWAN имеется только один порт PCIe, предназначенный для модуля 5G. Он короче по размеру, чем "Khadas New M2X Extension Board (KM2X-V-002)"; он не поддерживает твердотельные накопители, поэтому нет необходимости делать его такой же длины, как твердотельный накопитель. У него есть 18-контактный разъем GPIO, у "Khadas New M2X Extension Board (KM2X-V-002)" его нет.
Особенности:

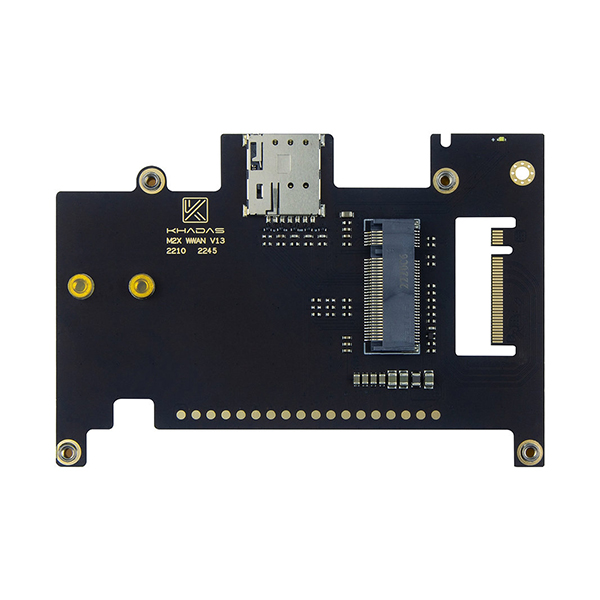

Слот M.2 (B-ключ) для модуля 4G LTE/5G NR
Слот для Nano-SIM-карты
18-Контактный разъем GPIO
Активный светодиод 4G/5G
Размеры:
81,6 x 56,0 x 5,5 мм
Совместимость:
VIM4
VIN 3v 13 / VIM3L v13 (VIM 3/ 3L не поддерживает модуль 5G на Android, так как его версия низкая)

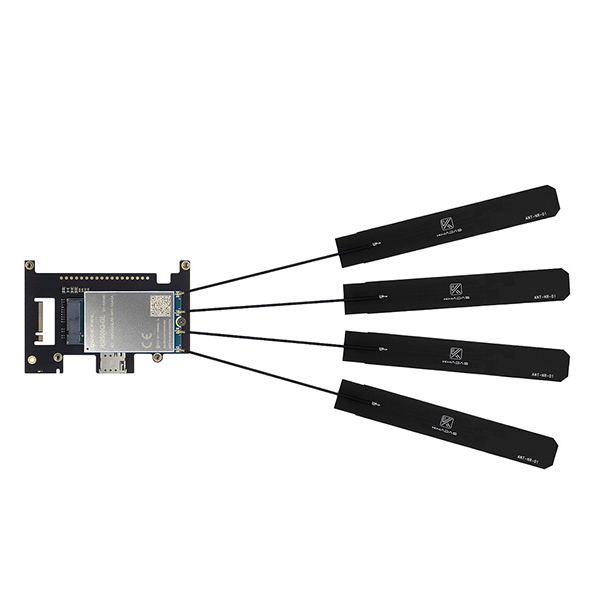

Модуль Quectel EM06 4G LTE

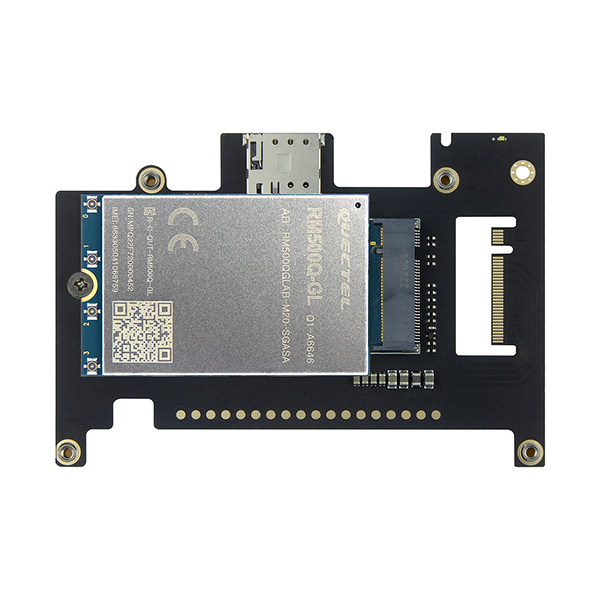

Модуль Quectel 5G NR
В Коробке:
M2X WWAN
Винты M2 x4
M2 Противостояния x2
