Плата расширения M2X Extension (KM2X-V-001)

Описание

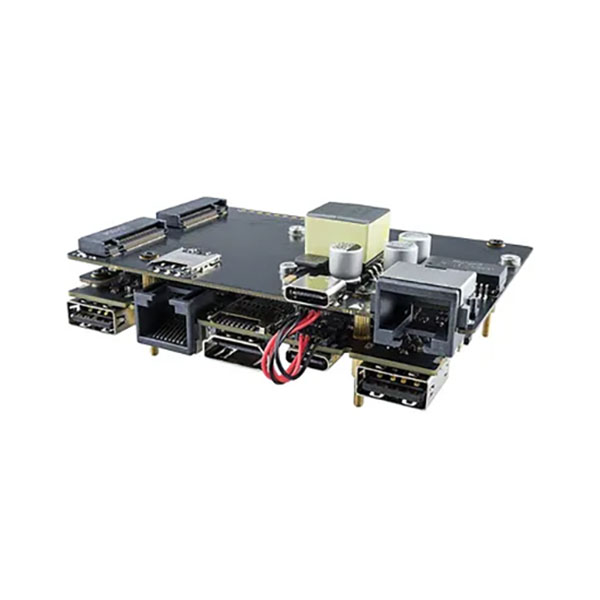

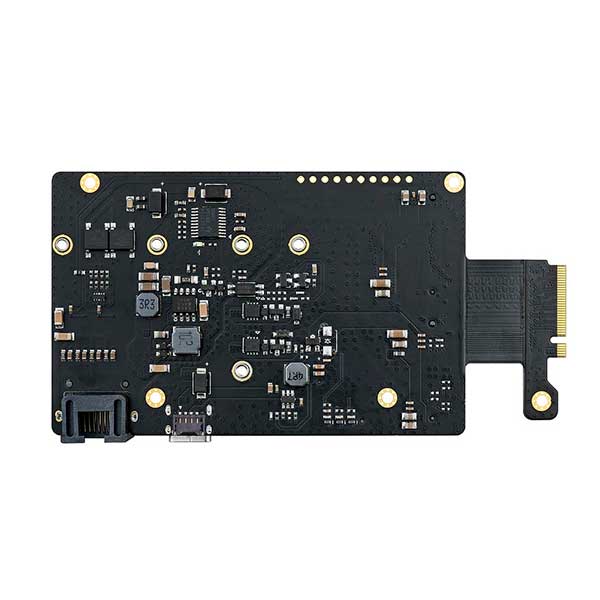

M2X Extension Board (KM2X-V-001) - Плата расширения для микрокомпьютеров Khadas VIM3 и Edge-V
Одновременно можно использовать только сетевую карту x1, либо порт RJ45 со скоростью 100 Мбит/с на M2X, либо порт RJ45 со скоростью 1000 Мбит/с на VIM3.
Edge-V может использовать функцию твердотельного накопителя только при подключении к плате расширения M2X. Порт Ethernet может принимать электроэнергию, но не может вводить сетевые данные. Пожалуйста, ознакомьтесь со схемой Edge-Vs для получения более подробной информации.

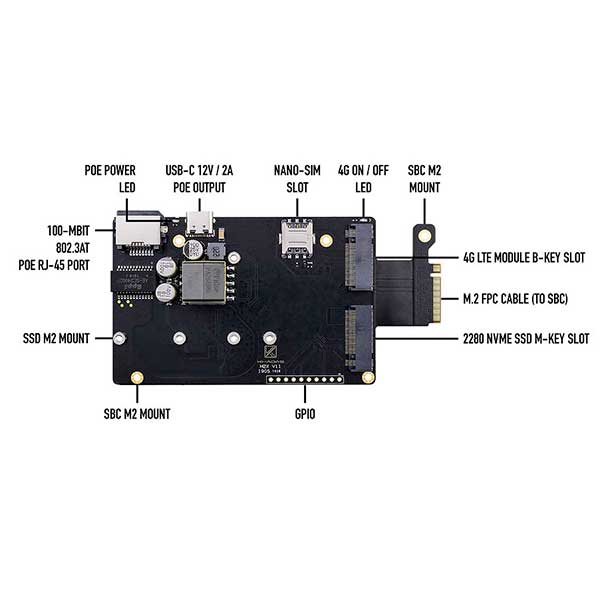

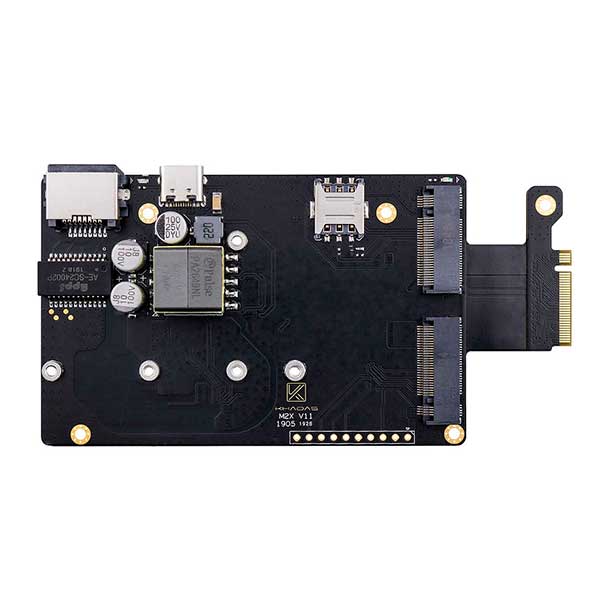

Особенности:

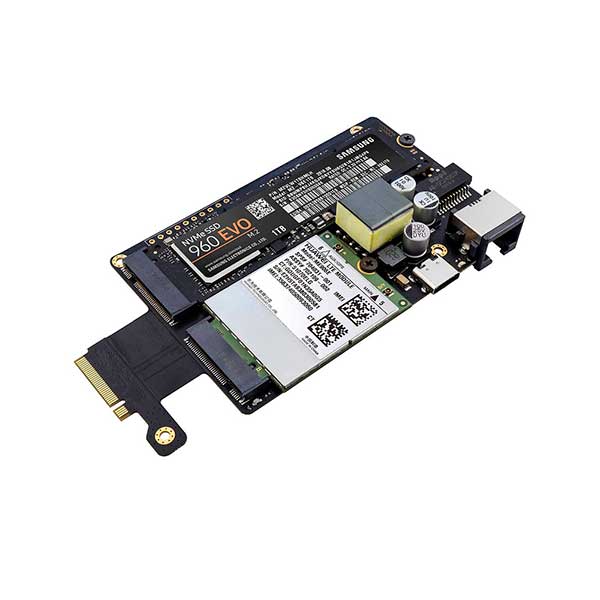

Слот M.2 (M-Key) для твердотельных накопителей NVMe 2280
Слот M.2 (B-клавиша) для модулей 4G LTE
Слот для Nano-SIM-карты
Порт Ethernet со скоростью 100 Мбит/с (w/ 802.3at Power-over-Ethernet)
10-контактный разъем GPIO

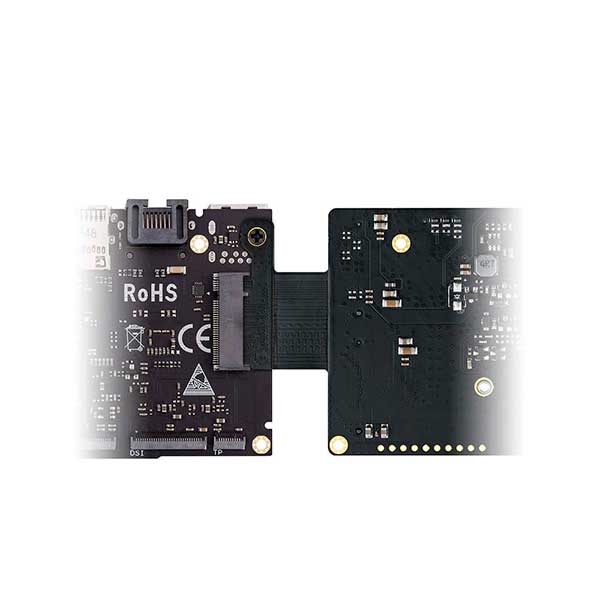

Гибкий кабель FPC для подключения к VIM 3 / Edge-V
Выходная мощность: 24 Вт (12 В, 2А) через порт USB-C или разъем VIN
Активный светодиод POE
Активный светодиод 4G
Совместимость:
VIM 4 (только с питанием и без поддержки передачи данных Ethernet на VIM 4)
VIM 3/3L (полнофункциональный, PCIe x1 Lane)
Edge-V (только для SSD-накопителей, полоса PCIe x4)
Модуль Quectel EM06 4G LTE
Документация:
Схематический
Шелкография
Обоснование
Файлы 3D CAD

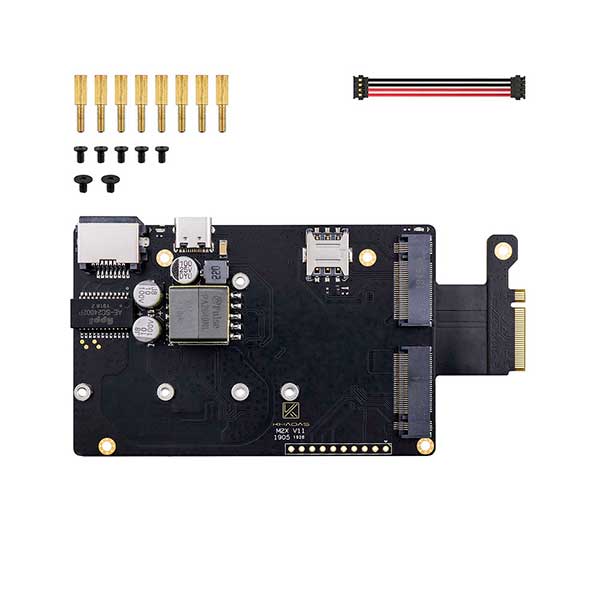

В Коробке:
Плата расширения M2X
Кабель VIN2VIN
Винты M2 x4
Противостояния М2 x8
Крепежные винты для SSD-накопителя и модуля 4G x2
