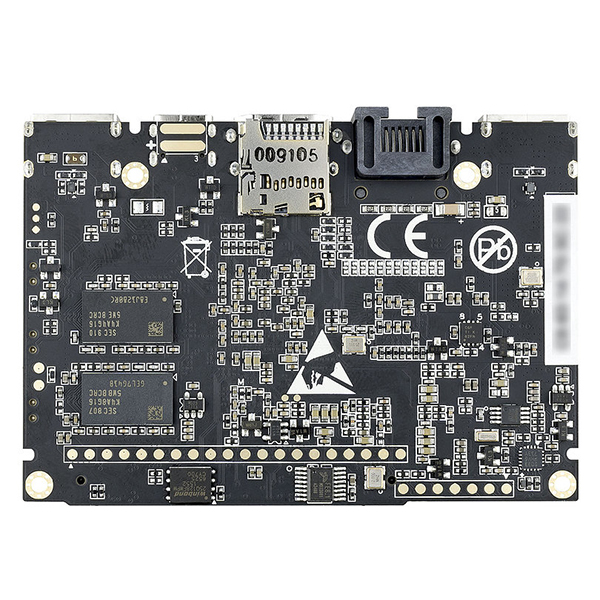

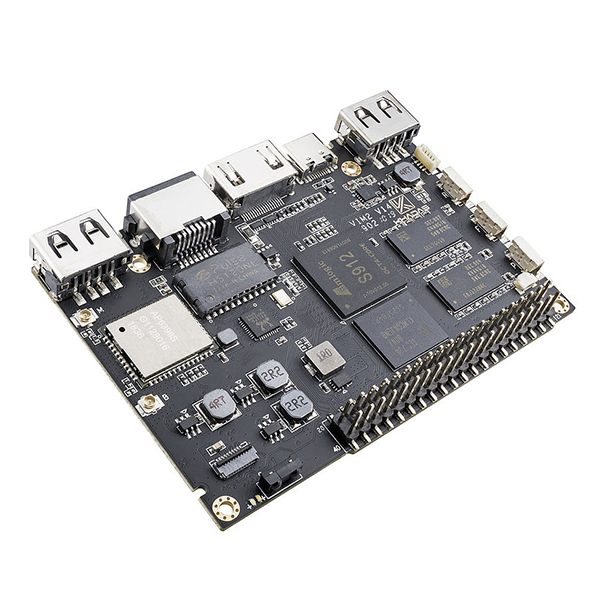

Одноплатный компьютер Khadas VIM2 Basic v1.4
Технические характеристики
| Soc: | Amlogic S912 |
|---|---|
| - | 1,5 ГГц 64-битный процессор Octa Core ARM Cortex-A53 750 МГц ARM Mali-T820MP3 GPU |
| - | HW UHD H.265 / VP9 60-кадровый 10-битный видео декодер HDR10 и обработка видео HLG HDR |
| MCU: | STM8S003 с программируемым EEPROM |
| SPI Flash: | 16MB |
| DDR4: | 2GB |
| eMMC: | 16GB |
| Wi-Fi: | AP6356S, 802.11b/g/n/ac, 2X2 MIMO |
| Bluetooth: | V4.1 |
| LAN: | 10 / 100 / 1000Mbps, Wake-on-LAN |
| IR Receiver: | 2 канала |
| HDMI 2.0a: | Type-A Female, up to 4K@60Hz |
| HDMI CEC: | поддерживает |
| TF Card: | поддержка SD объемом до 128Gb |
| USB 2.0 Host: | x2 (900mA & 500mA Load) |
| USB-C: | DC IN & Type-C with USB 2.0 OTG |
| Входное напряжение: | Диапазон от 5 В до 9 В, рекомендуем 5,0 В |
| Переключатель ограничения тока: | программируемый, 3.0A по умолчанию (до 4.0A) |
| Cooling Fan Header: | 4-контактный разъем 0.8 мм с шагом ШИМ |
| RTC Battery: | 3 Levels Speed, with a 2 Pins 0.8mm Pitch JST Header |
| GPIO: | 40 Pins 2.54mm Pitch / USB, I2C, I2S, SPDIF, UART, PWM, ADC, ISO7816, ISO7816 |
| FPC Connector: | 10 Pins 0.5mm Pitch / I2C, IOs |
| Pogo Pads Array: | USB, I2C, DVB-Bus, IOs |
| Pogo Pads for MCU: | SWIM, UART, ADC, NRST |
| Pogo Pads for VIN: | 6 Pins 2.54mm Pitch / System Power Input |
| XPWR Pads: | для внешней кнопки питания |
| Buttons: | x3 (Power, Func, Reset) |
| LEDs: | Blue LED x1, White LED x1 |
| Монтажные отверстия: | Size M2 x 4 |
| Размеры платы: | 82.0 x 58.0 x 11.5 mm |
| Вес: | 28.5 гр. |
| Linux: | Mainline Linux (Linux 5.0+) |
| Загрузчик: | Mainline U-Boot |
| Linux Distros: | Ubuntu 18.04+ / Armbian |
| O/S for HTPC: | Android TV / LibreELEC |
| Android: | Nougat (7.1) |
| Google Fuchsia OS: | Официальная платформа Google ARM64 |
Описание

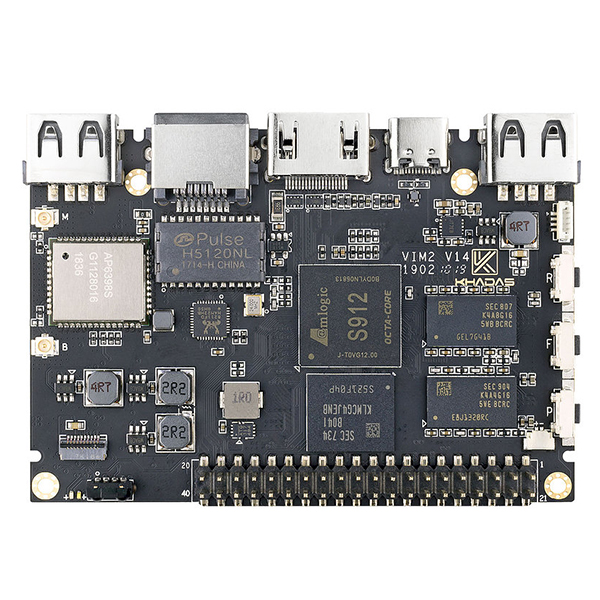

Khadas VIM2 V1.4 — обновленная модель одноплатного компьютера от китайской компании WesionTek, пришедшая на смену VIM2 V1.2. Главными отличиями Khadas VIM2 V1.4 от Khadas VIM2 V1.2 является обновление модуля AP6359SA до AP6398S, который обеспечивает поддержку VIM2 Pro/Max для Bluetooth 5.0. Также на Khadas VIM2 V1.4 увеличили емкость флэш-памяти SPI с 2 Мбит до 16 Мбит, что должно обеспечить большую гибкость и функциональность загрузчика. Другие изменения связаны с перемещением портов и/или внесением некоторых изменений в новый радиатор. Например, трансформатор Ethernet был заменен на более тонкий (Pulse H5120NL), чтобы освободить место для радиатора. Разъем вентилятора и разъем RTC были перемещены, и порт VIN рядом с портом USB-C был заменен контактными площадками XPWR на боковой стороне платы для подключения внешнего выключателя питания. Кнопку “F” также можно использовать, для легко входа в режим обновления, нажав ее 3 раза в течение 2 секунд, как и в Khadas Edge. .Wi-Fi модуль Ampak AP6398S с поддержкой технологий MIMO и RSDB(позволяет получать и передавать данные Khadas VIM2 Max/PRO одновременно по двум каналам), а Ethernet-адаптер помимо перехода на гигабитный стандарт обзавелся еще и поддержкой функции Wake-On-LAN(позволяет удаленно через приложение или веб-интерфейс управлять KhadasVim2).
Khadas VIM2 V1.4 выпускается в трех модификациях — Basic, Pro и Max. Pro и Max отличаются друг от друга только объемами встроенной eMMC-памяти, а модификация Basic обладает урезанным объемом оперативной памяти (2Гб против 3Гб у старших моделей) и более дешевым Wi-Fi чипом (AP6356S) без поддержки RSDB.
