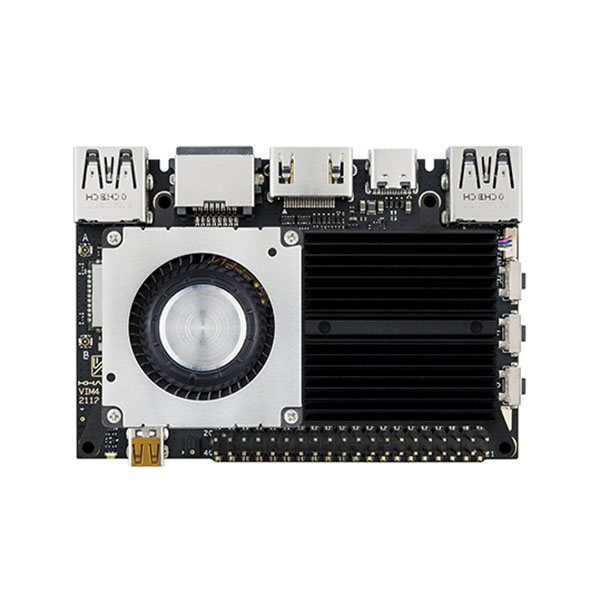

Одноплатный компьютер Khadas VIM4 c активным охлаждением
Технические характеристики
| SoC: | Amlogic A311D2 Четырехъядерный процессор ARM Cortex-A73 с тактовой частотой 2,2 ГГц и четырехъядерный процессор Cortex-A53 с тактовой частотой 2,0 ГГц Графический процессор ARM Mali-G52 MP8(8EE) с частотой до 800 МГц Декодер 8K 24 кадра в секунду и кодировщик 4K H.264/H2.65 50 кадров в секунду с малой задержкой Поддержка нескольких -декодер видео до 4Kx2K@60fps+1x1080P@60fps HDR10, HDR10+, HLG и PRIME Обработка видео HDR Безопасность на основе TrustZone для потокового видео DRM |
|---|---|
| SPI-флеш-память: | 32 МБ |
| Оперативная память: | 8 ГБ LPDDR4X 2016 МГц, 64 бита |
| ЕММС: | 5.1 32 ГБ |
| Модуль Wi-Fi: | AP6275S Wi-Fi 6 802.11a/b/g/n/ac/ax, 2T2R MIMO с RSDB [2] |
| Bluetooth: | Bluetooth 5.1 |
| LAN: | 10/100/1000M |
| WOL: | Пробуждение по локальной сети |
| USB HOST: | x2 (1500mA & 1300mA Load) |
| USB Type-C : | USB2.0 OTG & USB PD |
| Входное напряжение: | Диапазон от 9В до 20В |
| Выход HDMI: | Разъем HDMI 2.1 типа A, до 4K2K HDR Video, Dynamic HDR, CEC и HDCP 1.4/2.3 |
| Вход HDMI: | Микро HDMI, до 4Kp60 |
| DMIC: | Стерео цифровые микрофоны |
| V-by-One: | 8-полосный интерфейс, разрешение до 4096*2160 30-контактный разъем FPC с шагом 0,5 мм |
| Сенсорный дисплей: | Комбинированный интерфейс MIPI-DSI и eDP 4-полосный интерфейс MIPI-DSI, разрешение до 1920*1200 или 4-полосный интерфейс eDP, разрешение до 2560*1600 Сигналы I2C и GPIO для сенсорной панели 40-контактный разъем FPC с шагом 0,5 мм |
| Камера: | 4-полосный MIPI-CSI x2. Поддержка двух камер. До 16 Мп ISP. 30-контактный и 20-контактный разъемы FPC с шагом 0,5 мм. |
| Сенсор: | KXTJ3-1057 Трехосевой цифровой акселерометр |
| Разъем M.2: | PCIe 2.0 (1 линия) M.2 2280 NVMe SSD Поддерживается USB 2.0, I2S, I2C, GPIO, MCU-I/O |
| Cooling Fan Header: | 4-контактный разъем с шагом 0,8 мм, с ШИМ-управлением скоростью |
| LEDs: | White LED x1, Red LED x1 |
| 40-контактный разъем (2,54 мм): | SWCLK, SWDIO |
| Кнопки: | x3 (Power / Func / Reset) |
| Монтажные отверстия: | Размер М2 х 4 |
| Размеры платы: | 82.0 x 58.0 x 11.5 mm |
| Вес платы: | 31g |
| Загрузчик: | U-Boot |
| Linux Kernel: | Linux 5.4 |
| Linux Distros: | Ubuntu 22.04 |
| Android: | Android 11 |
Описание
Khadas Vim4 разработан на основе восьмиъядерного процессора A73 и восьмиъядерного процессора A53 Amlogic A311D2 SoC с 8 ГБ оперативной памяти LPDDR4 для более быстрой работы системы. SoC Amlogic A311D2 имеет четыре ядра Arm Cortex-A73 с тактовой частотой 2,2 ГГц и четыре ядра Cortex-A53 с тактовой частотой 2,0 ГГц.
A311D2 имеет модернизированный графический процессор, графический процессор ARM Mali-G5 MP8 (8EE. Он поддерживает декодирование видео 8Kp24AV1 с поддержкой декодирования нескольких видео и кодирование видео 4Kp50. SoC также поддерживает LVDS, eDP, три входа HDMI 2.1 с уже упомянутым разрешением 4Kp60 и интерфейс V-by-One для быстрой передачи данных по каналам связи по медной витой паре.
Плата также оснащена WiFi 6, флэш-памятью eMMC 32 ГБ, слотом для карт памяти microSD, входом/выходом HDMI 4Kp60; Гигабитные порты Ethernet; 40-контактный разъем, USB-3.0, 2.0, 2.0 OTG, поддержка 16-мегапиксельной камеры ISP и частота 2112 МГц. Vim4 также оснащен микроконтроллером STMicro STM32G031 Cortex-M0+, который работает на частоте 64 МГц, чтобы обеспечить управление питанием. Плата Khadas принимает рабочее напряжение в диапазоне 5–20В через порт USB-C или пого-пады, чтобы обеспечить широкий спектр условий применения.
Khadas Vim4 поддерживает одновременное использование M.2 PCIe и USB 3.0
