Плата разработчика Witty Cloud Board на чипе ESP-12F

Описание

Плата Witty Cloud - это аналог платы NodeMCU v3, имеющий уменьшенные размеры и использующий модуль ESP-12F вместо ESP-12E. Для работы Witty Cloud не нужен внешний микроконтроллер или другое управляющее устройство, так как помимо Wi-Fi модуля в ESP-12F уже встроен 32-битный микроконтроллер с тактовой частотой 80 МГц и  флеш-памятью на 4МБ.
Плата Witty Cloud - это отличное решения для использования в "интернете вещей", системах удаленного мониторинга или управления и т.д. Плата предлагает несколько вариантов работы с Wi-Fi сетями, в том числе может выступать и как клиент Wi-Fi сети, и сам создавать точку доступа.
Использование Witty Cloud вместо "голого" ESP8266 модуля существенно упрощает работу с платформой, так как в него уже встроены USB-UART конвертер CH340, стабилизатор напряжения, припаяна PLS-планка со стандартным шагом 2.54 мм, а также, с программой стороны - в чип ESP8266 залита прошивка со встроенным интерпретатором Lua.

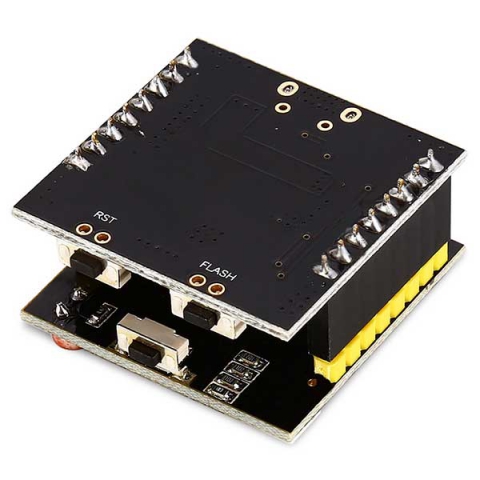

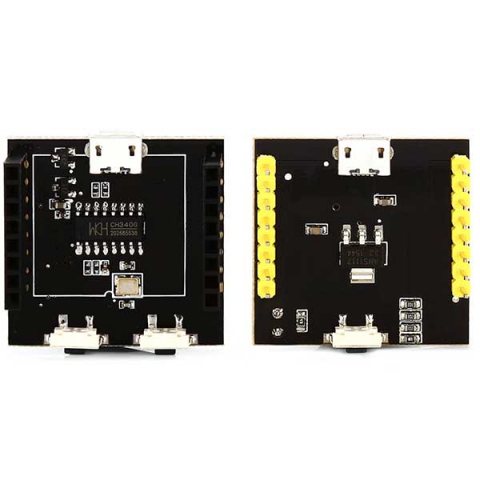

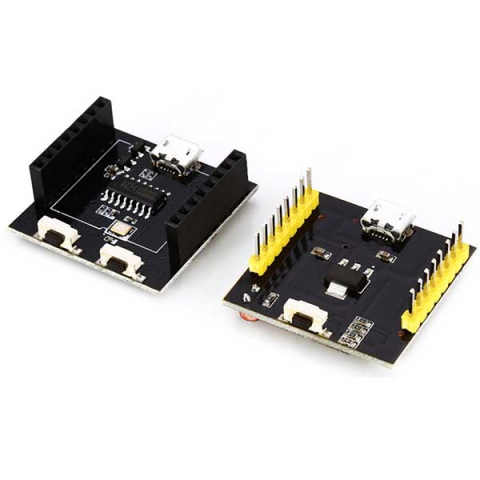

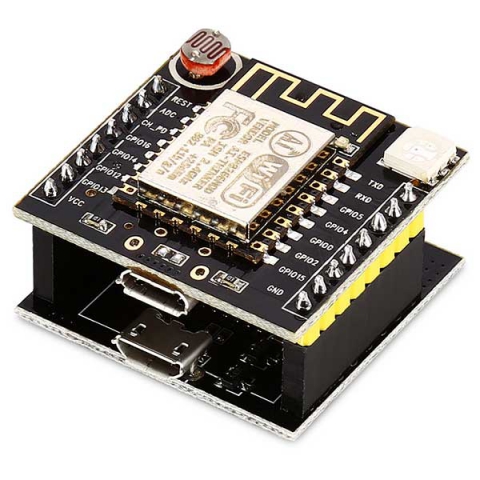

Witty Cloud состоит из двух отдельных плат. На верхней расположен сам Wi-Fi модуль ESP8266, стабилизатор на 3.3В, RGB светодиод, фоторезистор и программируемая кнопка. На нижней - USB-UART конвертер на чипе CH340 с обвязкой. С помощью программатора (нижней платы) можно прошивать и другие платы из серии ESP-12, установив их на совместимый по распиновке адаптер, и припаяв на него стабилизатор.
