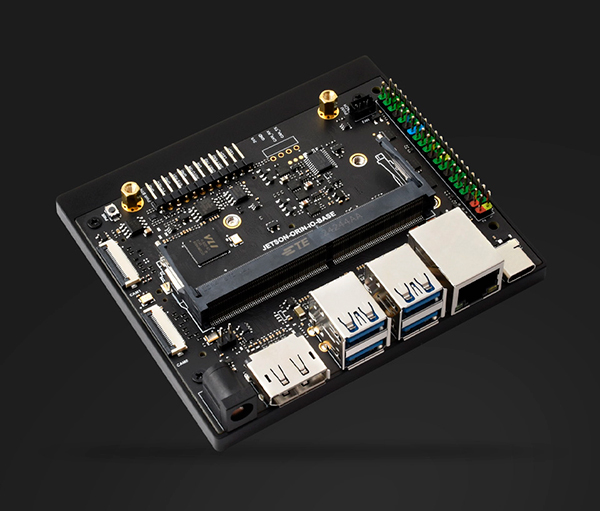

Плата разработчика Waveshare Jetson Orin Nano/NX

Описание

Плата для разработки искусственного интеллекта Jetson Orin Nano/NX. Предназначена для разработки Waveshare Orin Nano/NX на базе модуля Jetson Orin Nano и Jetson Orin NX

Основанный на модулях Jetson Orin Nano и Jetson Orin NX, обеспечивает практически те же периферийные интерфейсы, размеры и толщину, что и комплект разработчика Jetson Orin Nano (официальный комплект Orin Nano), который подходит пользователям для разработки своих приложений и применения в различных проектах искусственного интеллекта.

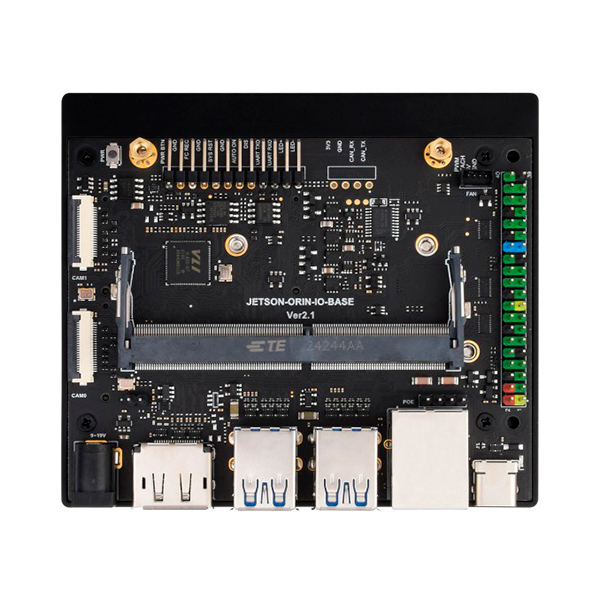

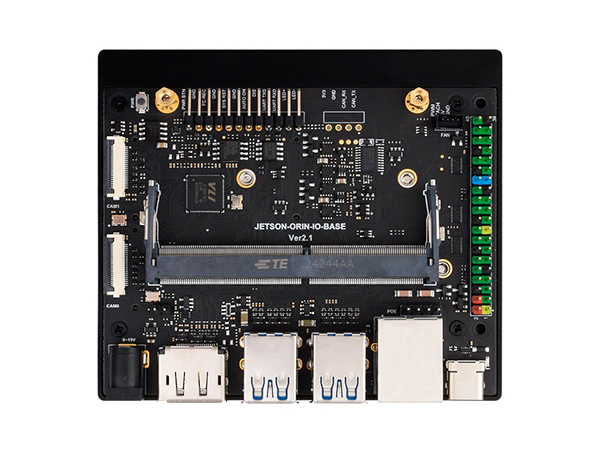

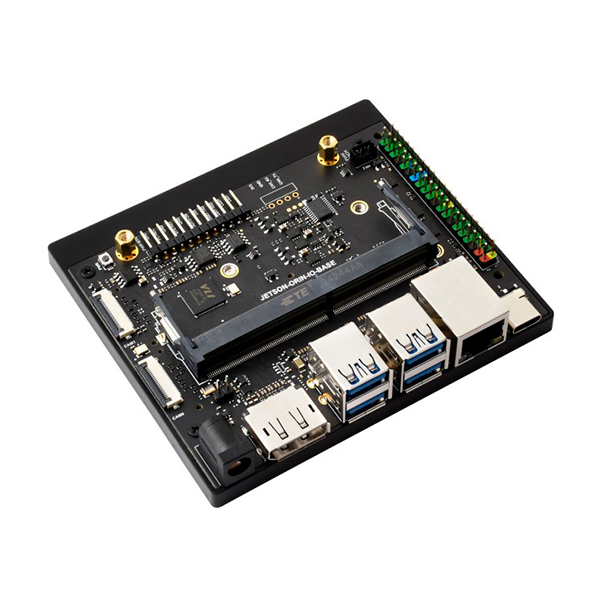

Плата для разработки Waveshare Jetson Orin Nano/NX

Основанный на модулях Jetson Orin Nano и Jetson Orin NX, он обеспечивает практически те же периферийные интерфейсы,

размеры и толщину, что и комплект разработчика Jetson Orin Nano (официальный комплект Orin Nano),

который подходит пользователям для разработки своих приложений и применения в различных проектах искусственного интеллекта.

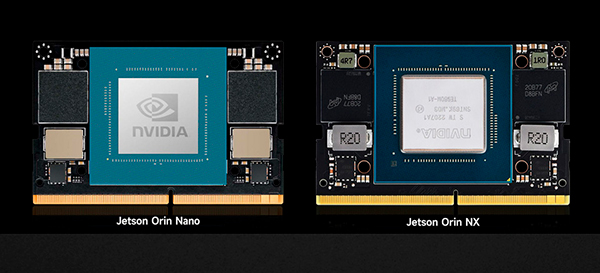

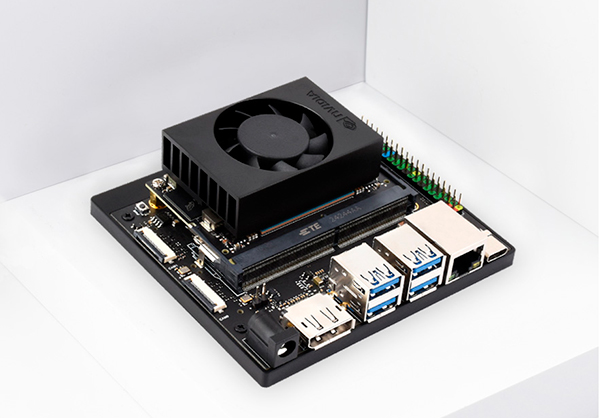

Совместимость с модулем Orin

Поддерживает подключение к модулю N-VIDIA Jetson Orin Nano и модулю Jetson Orin NX

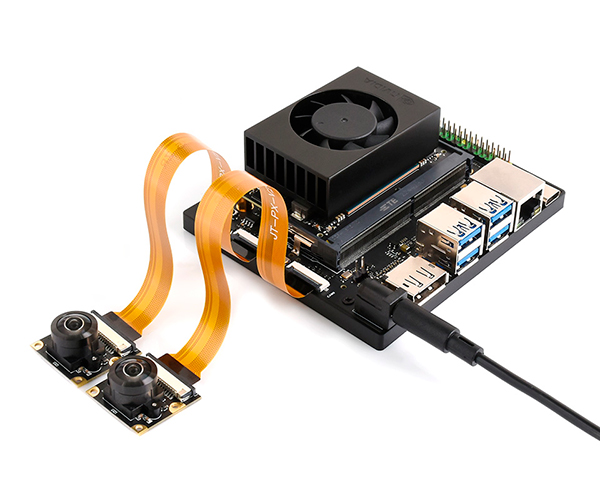

Подключение к камере CSI

1 × 4-полосная / 2-полосная + 1 × 2-полосная CSI-камеры с разъемами для приложений искусственного интеллекта,

таких как распознавание лиц, дорожных знаков и номерных знаков

* Примечание: для подключения фотокамеры требуется кабель-адаптер.

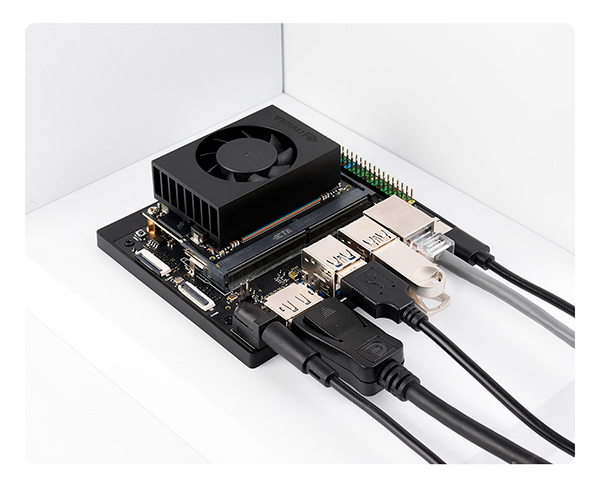

5× USB-портов

4× Type-A + 1× Type-C

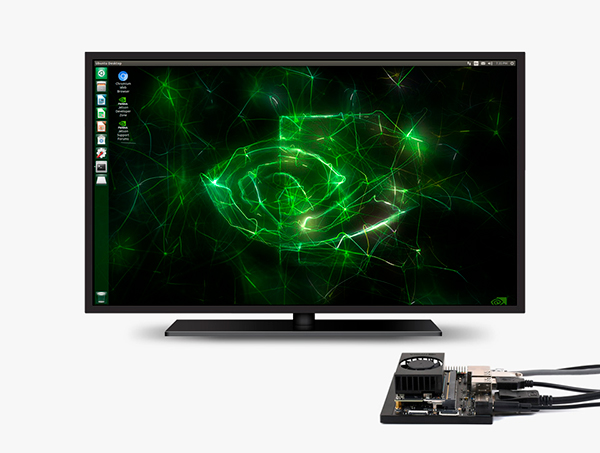

Выход высокой четкости 4K

Поддерживает порт высокой четкости DP

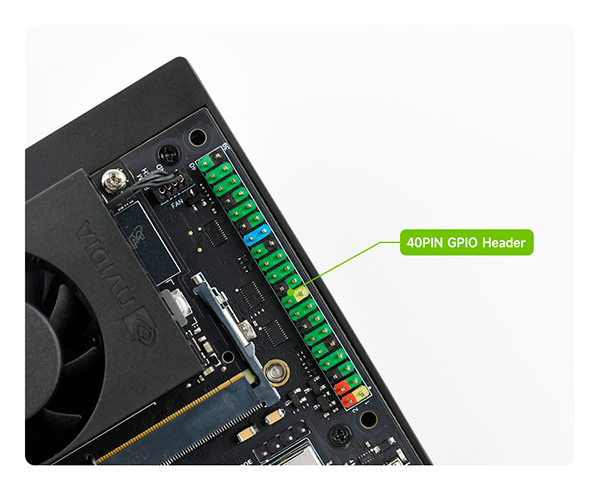

40-контактный разъем GPIO с цветовой кодировкой

разъемы GPIO с цветовой кодировкой для разделения ресурсов ввода-вывода, таких как I2C, SPI, I2S, UART, GPIO и т.д.

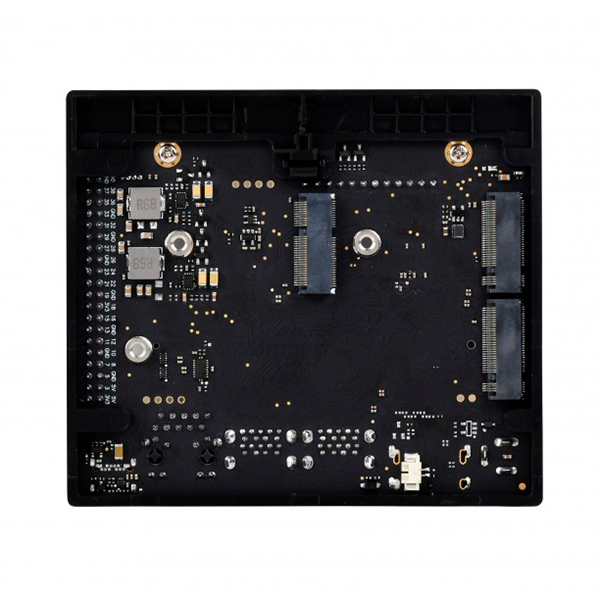

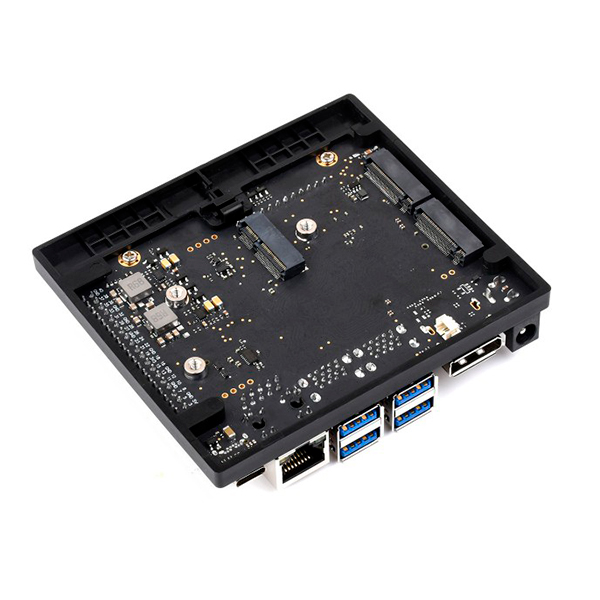

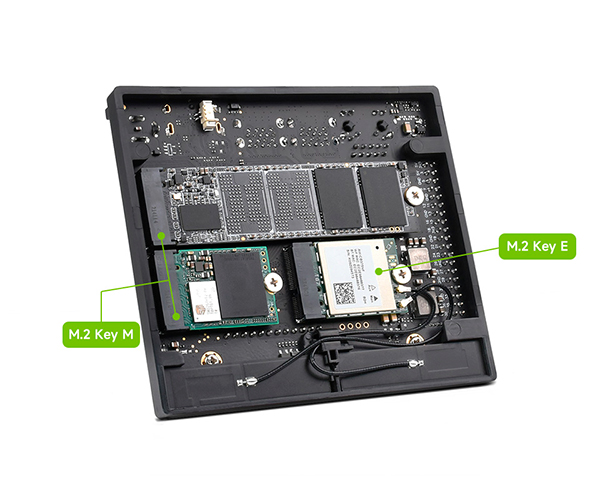

Гибкое хранение данных и расширение беспроводной сети

Встроенные порты 2× M.2 Key M для удобного подключения твердотельных накопителей и интерфейс 1× M.2 Key E

для подключения беспроводной сетевой карты, что позволяет сократить количество кабельных подключений

* Твердотельный накопитель и беспроводная сетевая карта не входят в комплект поставки.

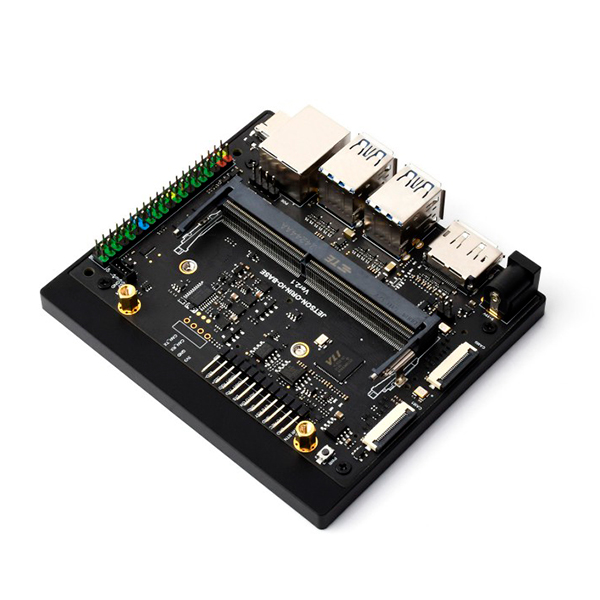

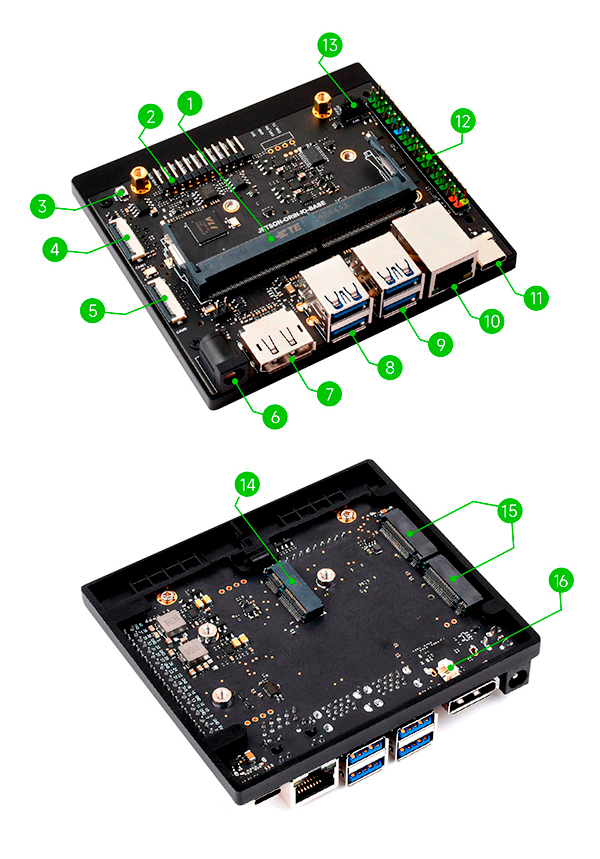

Разъемы и порты:

1. 260-контактный разъем DO-DIMM для подключения модуля Jetson Orin Nano/NX
2. 12-контактный разъем Адаптация контактов для питания, кнопка сброса, настройка принудительного восстановления, отладка последовательного порта, автоматическое включение питания и функции индикатора питания
3. Кнопка включения
4. 22-контактный разъем для камеры CSI
5. 22-контактный разъем для камеры CSI
6. Разъем питания постоянного тока Поддерживает широкий диапазон напряжения питания от 9 В до 19 В, совместимый с разъемом 5,5 × 2,5 мм
7. Разъем DisplayPort Поддерживает дисплей 4K
8. 2× USB 3.2 Gen2 Type A портов Поддерживает передачу данных со скоростью до 10 Гбит/с
9. 2× USB 3.2 Gen2 Type A портов Поддерживает передачу данных со скоростью до 10 Гбит/с
10. Порт RJ45 Gigabit Ethernet
11. Интерфейс USB Type-C для записи системы и передачи данных
12. 40-контактный разъем
13. 4-контактный разъем вентилятора PWM
14. M.2 E для подключения беспроводной сетевой карты
15. 2x Клавиши M.2 M для подключения твердотельных накопителей NVME
16. Разъем для подключения резервного аккумулятора RTC PH1.25 2P

* модуль Orin и охлаждающий вентилятор не входят в комплект поставки только для справки.

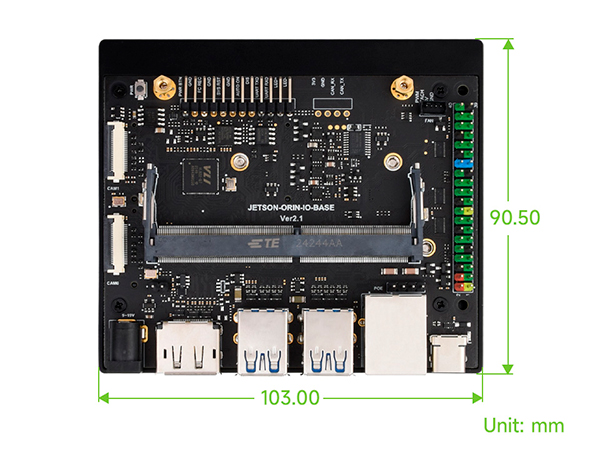

Внешние размеры:

Комплектация:

1 х плата для разработки Waveshare Jetson Orin Nano/NX
