Одноплатный компьютер Odroid-N2 (4Гб)
Технические характеристики
| Процессор: | Amlogic S922X Процессор (12 нм) |
|---|---|
| - | Четырехъядерный процессор Cortex-A73 (1,8 ГГц) и двухъядерный процессор Cortex-A53 (1,9 ГГц) |
| - | Архитектура ARMv8-A с расширениями Neon и Crypto |
| Графический процессор: | Mali-G52 с 6 x исполнительными двигателями (846 МГц) |
| Оперативная память: | DDR4 4 ГБ с шириной шины 32 бита |
| - | Скорость передачи данных - 2640 МТ/s (класс PC4-21333) |
| - | 1,2 Вольт с низким энергопотреблением |
| eMMC: | 1 x разъем eMMC (доступны 8G, 16G, 32G, 64G и 128G) |
| microSD: | 1 x слот (режимы DS / HS до UHS-I SDR104) |
| Сеть: | 1 x GbE LAN (RJ45, поддерживает 10/100/1000 Мбит / с) |
| - | - Realtek RTL8211F (Ethernet-трансивер) |
| - | - светодиодные индикаторы (зеленый 100 Мбит/с, желтый 1000 Мбит/с) |
| Видео: | 1 x HDMI 2.0 (до 4K при 60 Гц с HDR, CEC, EDID) |
| - | 1 х композитное видео (3,5 мм) |
| Аудио: | 1 х стерео аудио линейный выход (разъем 3,5 мм) |
| - | 1 х HDMI цифровой выход |
| - | 1 х дополнительный оптический выход SPDIF |
| Внешний вход / выход: | 4 порта USB 3.0 Host (совместно использует один корневой концентратор) |
| - | 1 порт USB 2.0 OTG для режима хоста или устройства. (без питания) |
| - | 1 х Отладка последовательной консоли (UART) |
| - | 1 х периферийный разъем расширения (40-контактный, шаг 2,54 мм) |
| - | - 2 х 5 В постоянного тока, 2 х 3,3 В постоянного тока, 1 х 1,8 В постоянного тока, 8 x GND |
| - | - 1 х SPI |
| - | - 1 х UART |
| - | - 2 х I2C |
| - | - 25 х GPIO (Макс) |
| - | - 2 входа АЦП (10 бит, 1,8 В макс.) |
| - | - Все уровни сигнала ввода / вывода 3,3 В, кроме входа АЦП, не превышают 1,8 Вольт. |
| Другие функции: | Встроенная микросхема RTC (часы реального времени) для сохранения даты и времени |
| - | 8MiB SPI Flash для будущей реализации BIOS |
| - | ИК-приемник для пульта дистанционного управления |
| - | Построен с большим пассивным радиатором |
| - | Системные светодиодные индикаторы; |
| - | - Красный (PWR) - Горит постоянно, когда подключено питание постоянного тока. |
| - | - Синий (ЖИВЫЙ) - мигает, как сердцебиение, пока работает ядро. |
| - | Разъем активного вентилятора охлаждения (2-контактный, 5 В) |
| - | - Опциональный активный охлаждающий вентилятор 60x60 мм |
| - | - Разъем (2-контактный, шаг 1,25 мм) |
| Питание: | внешний (отрицательный) диаметр 5,5 мм, внутренний (положительный) диаметр 2,1 мм |
| - | DC 7,5 В ~ 20 В (до 25 Вт) |
| - | - Рекомендуется адаптер питания постоянного тока 12 В / 2 А |
| Потребляемая мощность: | |
| - | - IDLE 1,9 Вт (регулятор производительности) |
| - | - нагрузка на процессор ≃ 5,5 Вт |
| - | - Отключение питания ≃ 0,2 Вт |
| Размеры: | 90мм х 90мм х 17мм |
| Размеры радиатора: | 100мм х 91мм х 25мм |
| Вес: | 190 г, включая радиатор |
Описание
ODROID-N2 - это одноплатный компьютер нового поколения, который является более мощным, более стабильным и более быстрым, чем N1.Основной процессор N2 основан на архитектуре big.Little, которая объединяет четырехъядерный кластер процессора ARM Cortex-A73 и двухъядерный кластер Cortex-A53 с графическим процессором нового поколения Mali-G52.Благодаря современной 12-нм кремниевой технологии ядра A73 работают на частоте 1,8 ГГц без термического дросселирования с использованием стандартного радиатора с металлическим корпусом, обеспечивающего надежный и тихий компьютер.Производительность многоядерного процессора примерно на 20% выше, а графического процессора на 10% быстрее, чем у N1. Оперативная память DDR4 N2 работает на частоте 1320 МГц с низким потреблением энергии 1,2 Вольт.Большой металлический корпус радиатора предназначен для оптимизации отвода тепла процессора и оперативной памяти и минимизации дросселирования. Процессор расположен на нижней стороне печатной платы, чтобы установить отличные тепловые характеристики.

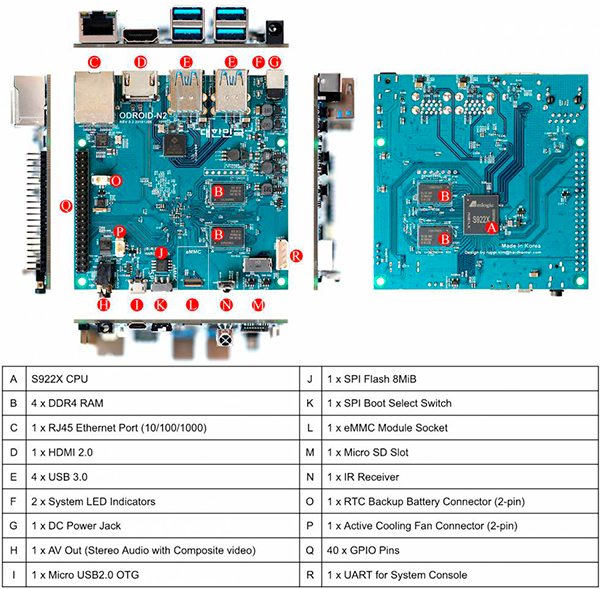

Макет платы:

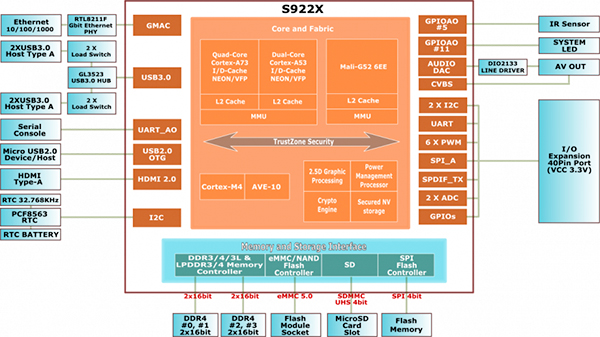

Блок схема:
