Плата ввода-вывода RADXA CM3 IO Board

Описание

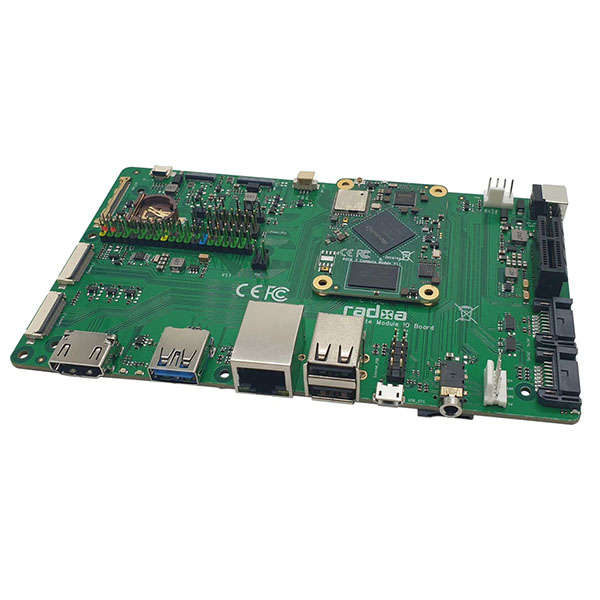

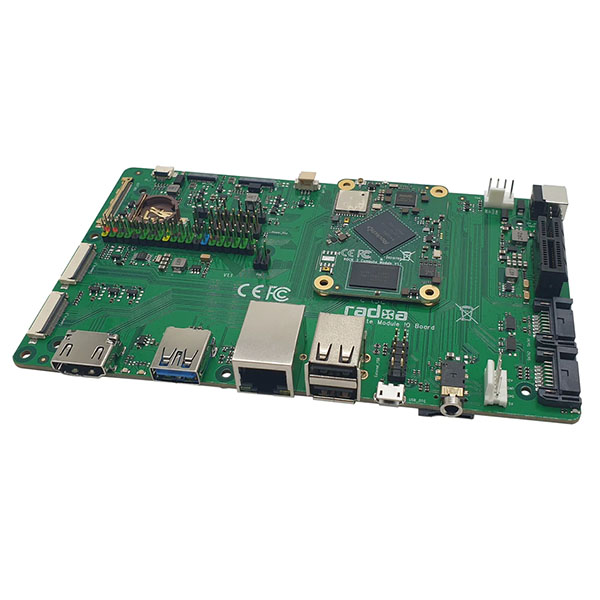

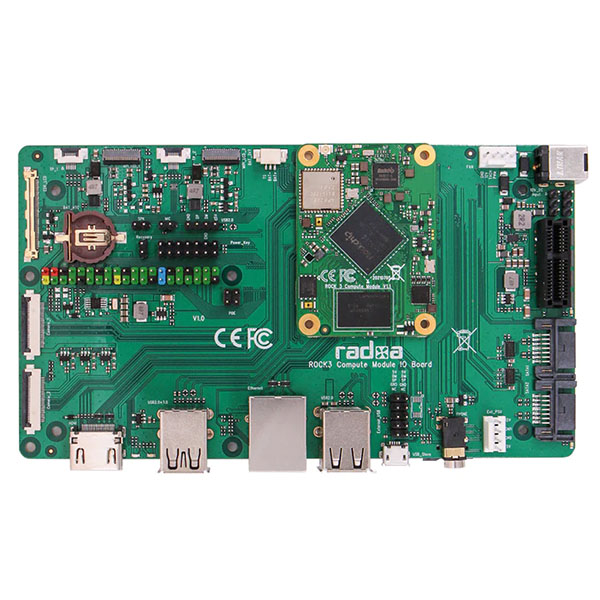

Radxa CM3 IO Board — это прикладная плата для вычислительного модуля ROCK3 (CM3)

Плата ввода-вывода Radxa CM3 IO, работающая на базе модуля CM3, обеспечивает доступ ко всему набору функций этого вычислительного модуля. (альтернативный вариант — Raspberry Pi CM4 с ограниченным набором функций)

Характеристики:

• Разработано для Radxa CM3, совместимо с Raspberry Pi CM4
• Конструкция Half mini-ITX (170*85 мм), совместимая со стандартным корпусом ATX
• Несколько интерфейсов для подключения дисплея: HDMI, 2x MIPI DSI, eDP, работа с двумя дисплеями
• 1 слот для карты PCIe, возможность установки в корпус ATX
• До 2 портов SATA (один используется совместно с USB 3.0, другой — с PCIe 2.0)
• Поддержка Ubuntu/Debian и Android

Технические данные:

Поддерживаемая CMs

RADXA CM3 во всех вариантах

Raspberry Pi CM4 с ограниченными функциями

Возможность подключения

5 портов USB 2.0 (два внутренних разъема USB2, три разъема типа A)
1 порт USB 3.0 (5 Гбит/с, разъем типа A)
1 порт USB 2.0 OTG (разъем Micro USB)

1 хост-порт PCIe 1-lane, Gen 2 (5 Гбит/с, разъем PCIe x1)
2 разъема SATA 7P, один используется совместно с USB 3, другой — совместно с PCIe

1 разъем для карты памяти microSD

40-контактный разъем GPIO

Сеть

1 порт Gigabit Ethernet RJ45 с поддержкой PoE

Видео

1 порт HDMI с разрешением до 4K x 2K при 60 Гц

1x eDP с поддержкой 4K x 2K при 60 Гц

2 порта MIPI DSI с 4 линиями, разрешение до 1920 x 1080 при 60 Гц, поддержка двух дисплеев

Двойной вход MIPI CSI

Аудио

3,5-мм разъём для наушников с поддержкой микрофона

Другое

Разъем для подключения аккумулятора Lion

Разъем батареи RTC

Разъем ВЕНТИЛЯТОРА

Питание

12 В постоянного тока, 2,5/5,5 мм

или блок питания ATX 4P с гибким разъёмом питания

Размеры

160 мм × 90 мм

Срок службы

Плата ввода-вывода Radxa CM3 будет выпускаться как минимум до сентября 2029 года
