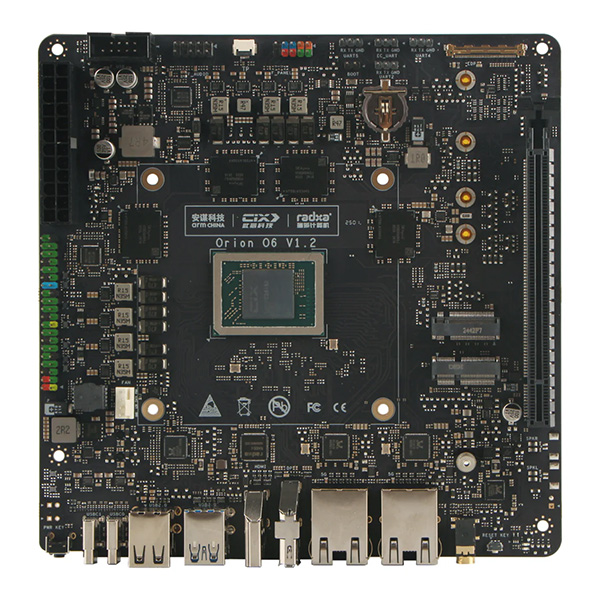

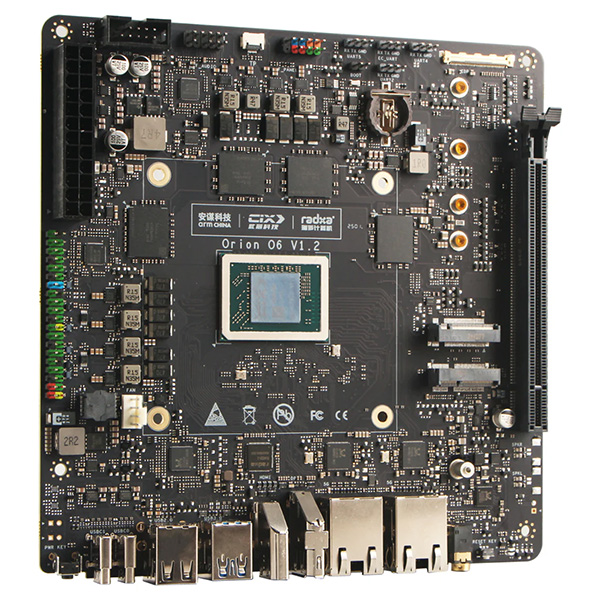

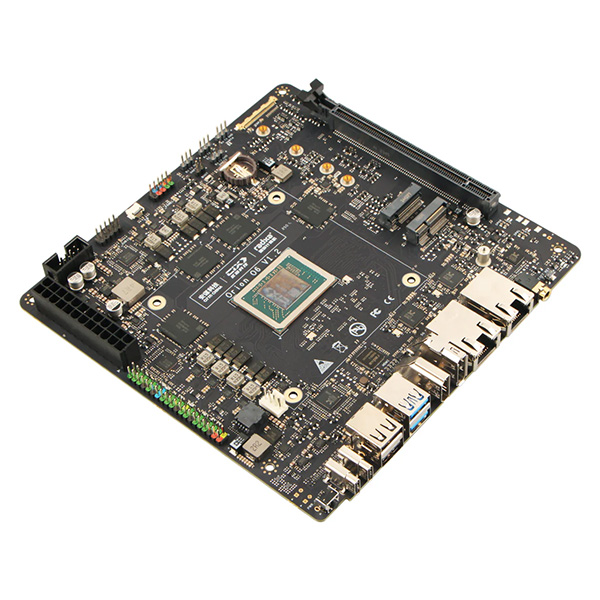

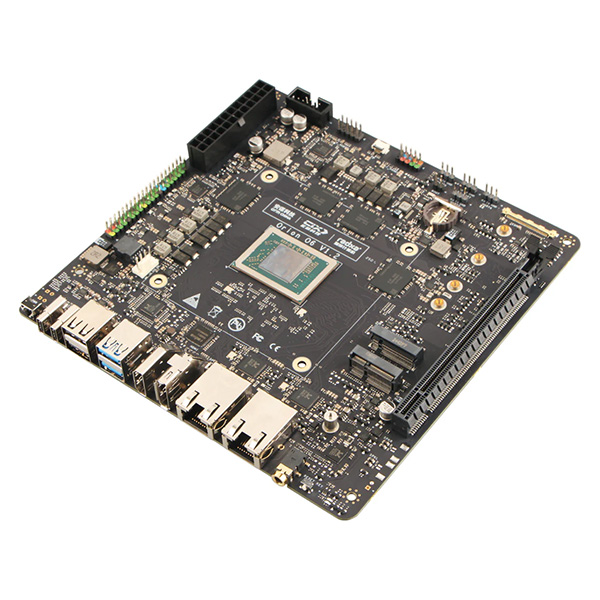

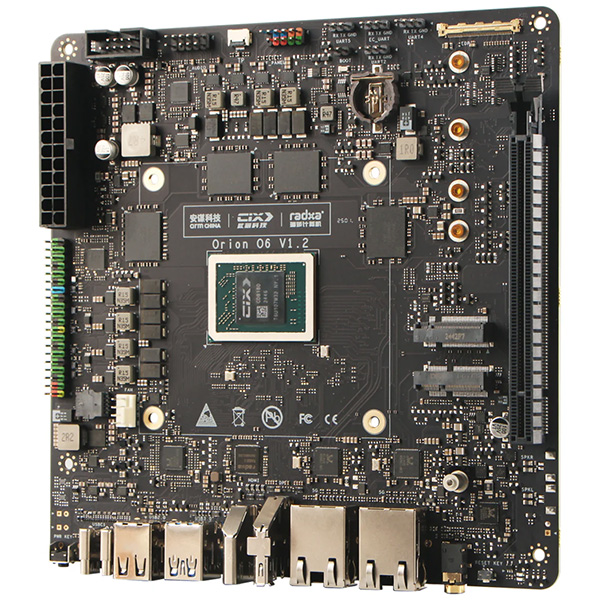

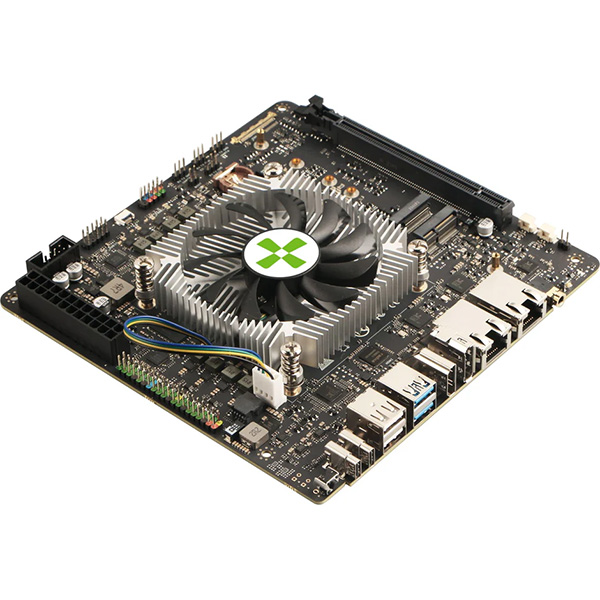

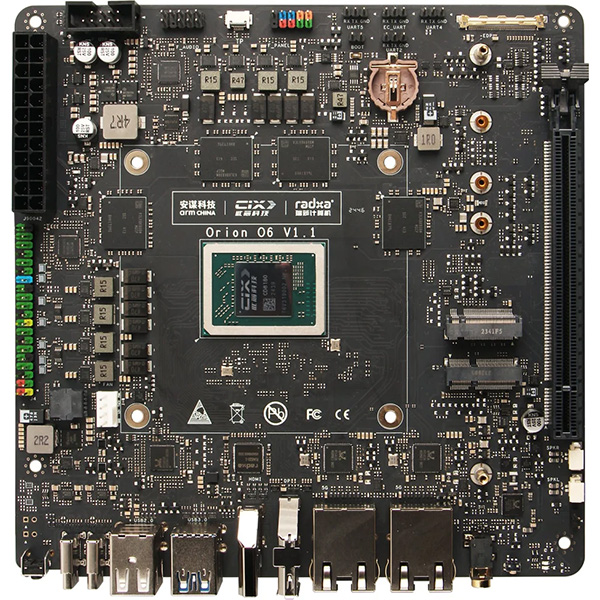

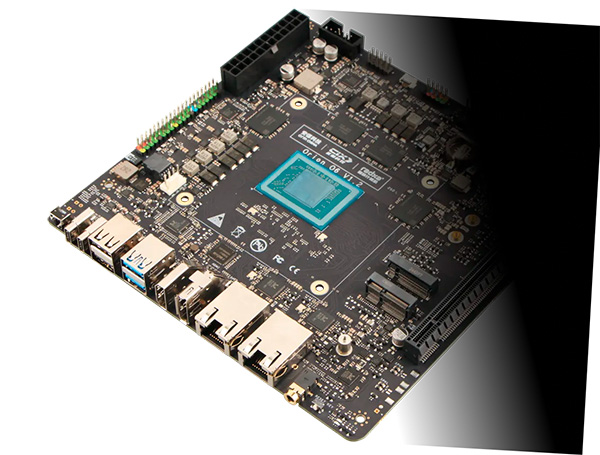

Материнская плата RADXA Orion O6 16Gb RAM
Технические характеристики
| SKU: | RS600-D16H1M0W0 |
|---|---|
| SoC: | Cix CD8180 |
| Процессор: | |
| - | Четыре больших ядра Cortex®-A720 до 2,6 ГГц |
| - | Четыре средних ядра Cortex®-A720 до 2,4 ГГц |
| - | Четыре маленьких ядра Cortex®-A520 1,8 ГГц |
| - | 12 МБ L3 cache, общие для всех ядер |
| GPU: | |
| - | Arm® Immortals™ G720 MC10 |
| - | - Hardware Ray‑Tracing enabled |
| - | – Vulkan® 1.3 |
| - | - OpenGL® ES 3.2 |
| - | - OpenCL® 3.0 |
| NPU: | |
| - | Нейронный процессор (NPU) |
| - | – Вычислительная мощность 30 TOP |
| - | – Поддержка точности INT4 / INT8 / INT16 / FP16 / TF32 |
| Кодеки: | |
| - | Аппаратный декодер |
| – Разрешение: | до 8K@60fps |
| – Форматы: | AV1, H.265, H.264, VP9, VP8, H.263, MPEG‑4, MPEG‑2 |
| - | Аппаратный кодер |
| - | - Разрешение до 8K@30fps |
| - | – Форматы H.265, H.264, VP9, VP8 |
| Оперативная память: | LPDDR5 RAM |
| - | - 128-битная шина памяти |
| - | - Скорость передачи 5500MT/s |
| - | - Конфигурация 16GB (возможные конфигурации 4GB / 8GB / 16GB / 32GB / 64GB) |
| Хранилище: | 1x разъем M.2 M Key с поддержкой 4-полосной шины PCIe Gen4 для твердотельного накопителя M.2 M Key 2280 NVMe |
| Видеовыход: | |
| - | 1x HDMI 2.0 без поддержки HDMI CEC, поддержка дисплеев с разрешением до 4Kp60 |
| - | 1x DP 1.4 с поддержкой MST (Multi-Stream Transfer), поддержка дисплеев с разрешением до 4Kp120 |
| - | 1x eDP с интерфейсом сенсорной панели, поддержка дисплеев с разрешением до 4Kp60 |
| - | 1x USB Type-C с DisplayPort Alt Mode, поддержка дисплеев с разрешением до 4Kp60 |
| Видеовход: | |
| - | 2 интерфейса камер MIPI |
| - | – Настраивается как 4-полосный или 2-полосный MIPI CSI каждый |
| - | – Идеально подходит для приложений AI vision |
| Интернет: | |
| - | 1x M.2 E Key Connector с PCIe Gen4 2-полосной и поддержкой USB для Wi-Fi7 и BT Module |
| - | 2x 5 Gigabit Ethernet Ports |
| - | - Скорости 10 / 100 / 1000 / 2500 / 5000 Мбит/с |
| Интерфейс PCIe: | |
| - | Физический слот PCIe x16 с поддержкой 8 линий PCIe Gen4 |
| - | - Поддерживает графические карты, ускоритель ИИ и другие устройства PCIe |
| USB: | |
| - | 2 порта USB Type-C |
| - | – Порт 1 USB 3.2 Gen 2 (10 Гбит/с) + Power Delivery |
| - | – Порт 2 USB 3.2 Gen 2 (10 Гбит/с) + DP Alt Mode (4K@60 Гц) + Power Delivery |
| - | 2 порта USB 3.2 HOST Type-A (10 Гбит/с) |
| - | 2 порта USB 2.0 HOST Type-A |
| - | 2 порта USB 2.0 HOST через разъем на передней панели |
| Аудио: | |
| - | 1x 3,5 мм комбинированный разъем |
| - | - Возможность подключения наушников 32 Ом |
| - | - Встроенный вход для микрофона |
| - | 1x HD Audio через разъем на передней панели |
| - | - Стандартная поддержка звука корпуса ПК |
| Питание: | |
| - | 1x 24-контактный разъем питания ATX |
| - | - Стандартный вход питания материнской платы |
| - | - Совместим с блоками питания ATX |
| - | 1x порт USB Type-C с подачей питания |
| Система охлаждения: | |
| - | 1x 4-контактный разъем для вентилятора ЦП |
| - | - ШИМ-управлением |
| - | – Контроль скорости вращения вентилятора через TACH |
| - | – Отверстия для крепления радиатора 75 мм x 75 мм |
| Кнопка: | |
| - | 1x Кнопка питания |
| - | 1x Кнопка сброса |
| - | 1x Светодиодные индикаторы состояния |
| RTC: | |
| - | – Встроенный держатель батареи |
| - | – Поддержка батареи CR1220 |
| - | – Отслеживание времени при выключенном питании |
| Отладка: | |
| - | Заголовок последовательной консоли |
| - | Датчики мониторинга системы |
| Программное обеспечение: | |
| - | Дистрибутивы Debian/Ubuntu Linux |
| - | Полная поддержка UEFI через EDKII |
| Размер: | 170 мм x 170 мм |
Описание
Материнская плата RADXA Orion O6 16Gb RAM. Первая в мире материнская плата Arm V9 с открытым исходным кодом.
Особенности:
- Работает на базе Cix CD8180 SoC
- Архитектура Armv9.2
- Эффективное управление энергопотреблением
- Комплексный механизм безопасности
- Более высокая производительность, более низкое энергопотребление, лучшая безопасность

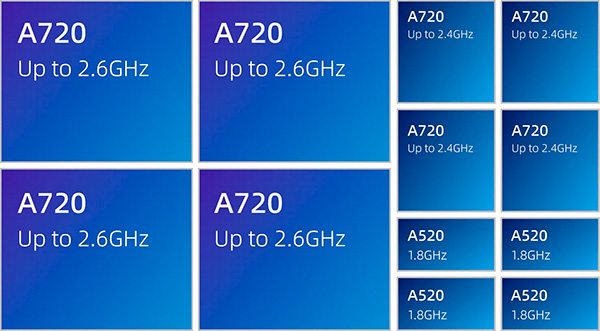

12-ядерный процессор
Двигатель мощных вычислений
Эффективная многозадачность и интеллектуальное распределение ресурсов
Четыре больших ядра Cortex®-A720 до 2,6 ГГц
Четыре средних ядра Cortex®-A720 до 2,4 ГГц
Четыре маленьких ядра Cortex®-A520 1,8 ГГц
12 МБ L3, общие для всех ядер
Arm® Immortals™ G720
MC10 GPU — высокопроизводительный настольный GPU
Работает на архитектуре Arm 5-го поколения
Технология аппаратной трассировки лучей повышает графическую достоверность, создавая реалистичные световые эффекты.
Многофункциональные стандарты API демонстрируют превосходную обработку графики
Эффективный рендеринг и параллельные вычисления для профессиональной производительности
Высокопроизводительный NPU с производительностью до 30 TOPS
Быстрая и точная обработка нейронной сети
NPU с поддержкой ускорения INT4 / INT8 / INT16 / FP16 и TF32 и вычислительной мощностью до 30 TOPs
Гетерогенная вычислительная мощность
Множественные вычислительные фреймворки, консолидирующие основу Edge AI
Множественные механизмы вывода, обеспечивающие эффективную работу Edge AI
Комплексная адаптация моделей, расширяющая границы применения Edge AI
Поддерживая модели с параметрами в пределах десяти миллиардов, он имеет производительность обработки 30 токенов в секунду (на основе Qwen2 - 1.5B).
Tensilica® HiFi 5 DSP
Лидирующий в отрасли производительный DSP для обработки речи и звука на основе NN
Высочайшая производительность аудио DSP, до 32 8-битных MAC для AI или 8 32-битных MAC для DSP
Комплексная поддержка AI, включая собственную поддержку весов низкой точности, развитую библиотеку обработки NN и полную экосистему HiFi
Параметры конфигурации позволяют настраивать процессор для конкретных вариантов использования
Комплексные предложения программного обеспечения, включая библиотеки AI и DSP, кодеки, партнерское прикладное программное обеспечение, а также аудио и инфраструктуру AI

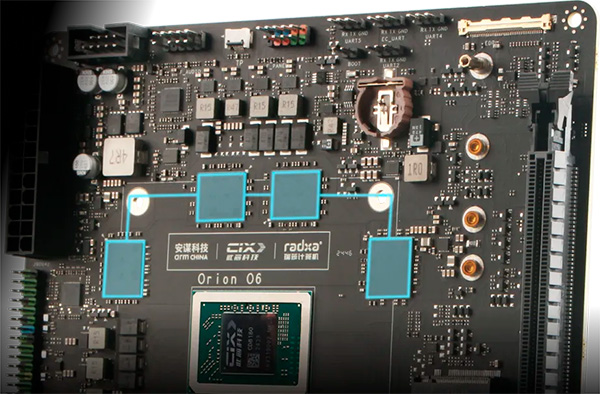

128 бит LPDDR5
Частота 6000MT/s
До 64 ГБ
96 ГБ/с Пропускная способность памяти
Впечатляющие возможности обработки видео
Ощутите сверхвысокое разрешение 8K с поддержкой нескольких кодеков
Видеодекодер AV1 / H.265 / H.264 / VP9 / VP8 / H.263 / MPEG-4 / MPEG-2 до 8K@60fps
Видеокодер H.265 / H.264 / VP9 / VP8 до 8K@30fps
Универсальные многоэкранные интерфейсы
Удовлетворение разнообразных потребностей в многоэкранном режиме для улучшенной работы и развлечений
Выход HDMI до 4Kp60
Выход DP до 4Kp120 с поддержкой MST (Multi-Stream Transport)

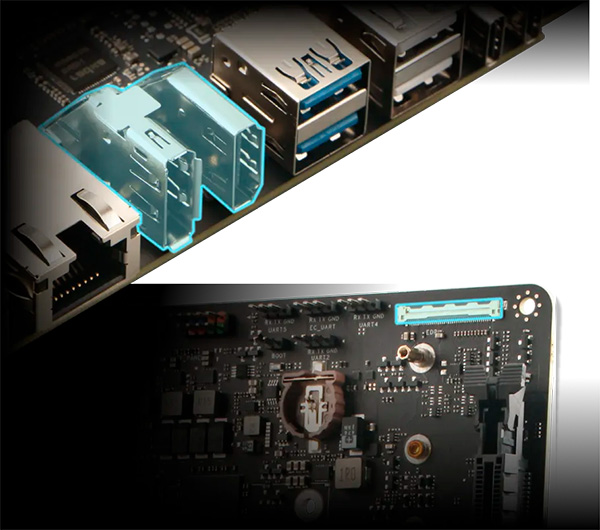

eDP с интерфейсом сенсорной панели
USB Type-C с режимом DisplayPort Alt
До 4 дисплеев, DP-дисплей до 4K при 120 Гц

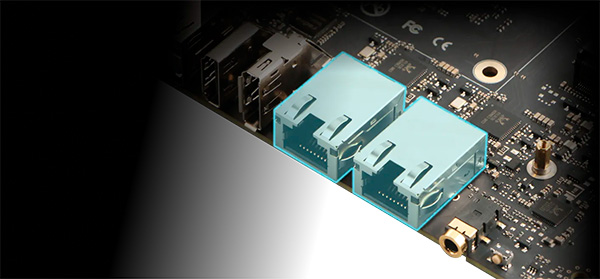

Два порта Ethernet 5 Гбит/с
Поддерживает новейший Wi-Fi 7
Беспроводной модуль

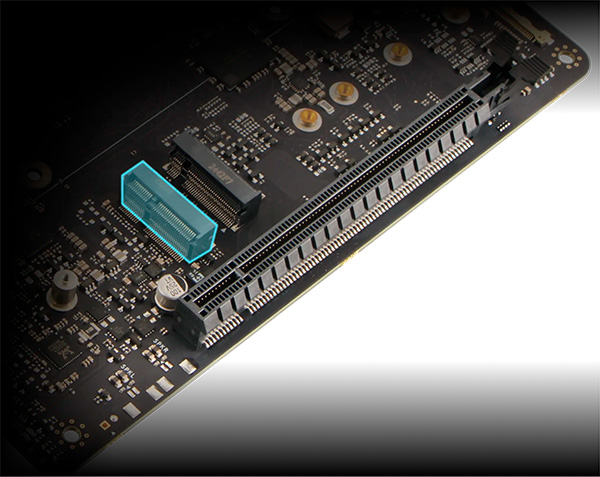

M.2 E Key Connector с PCIe Gen4x2 и USB
Применимо к ИИ-ускорителям
Карты, графические процессоры,
Хранилище и сеть

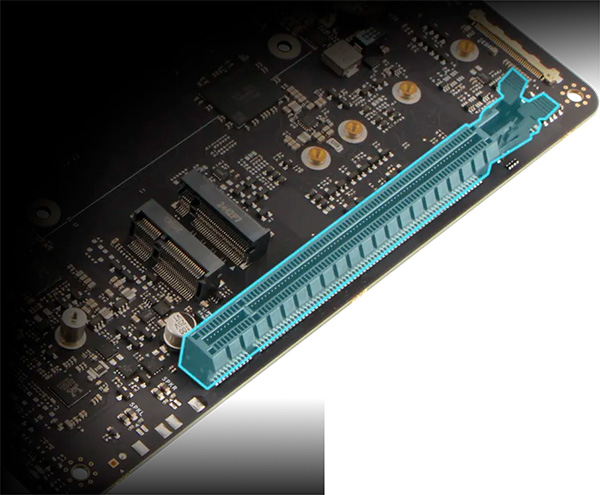

Расширение
Физический слот PCIe x16 с PCIe Gen 4 8-полосный

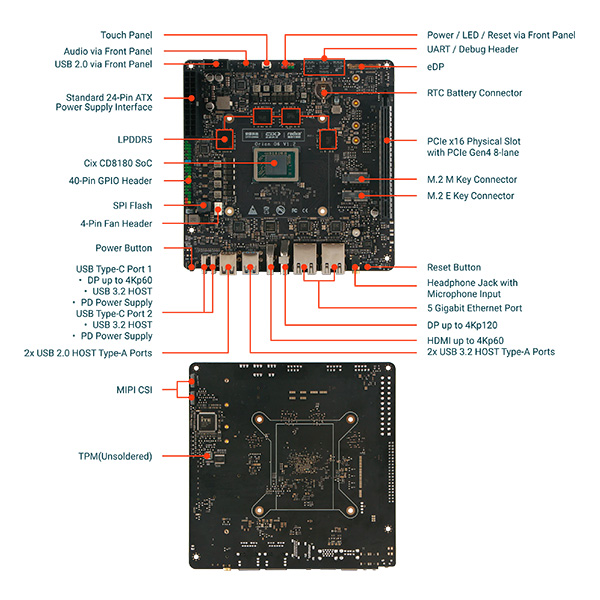

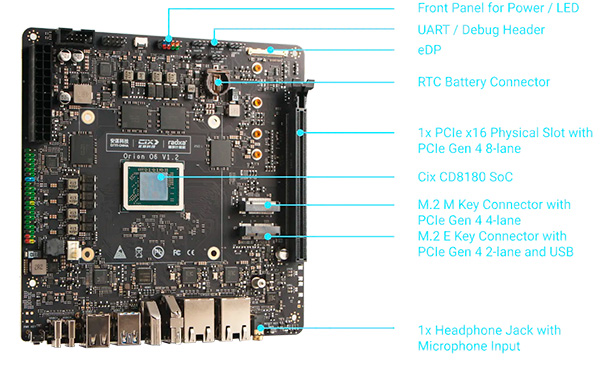

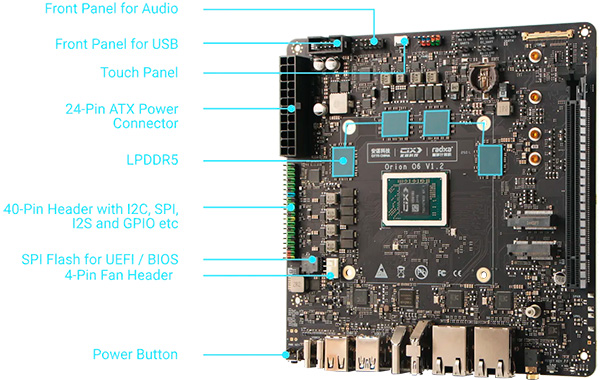

Расширенная конфигурация интерфейса
Совместимость с различными внешними устройствами для высокой расширяемости

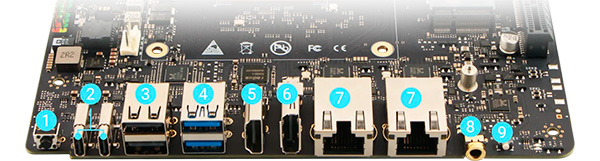

1. Кнопка питания
2. Порт USB Type-C 1
· DP до 4Kp60
· USB 3.2 HOST
· Источник питания PD
Порт USB Type-C 2
· USB 3.2 HOST
· Источник питания PD
3. 2x порта USB 2.0 HOST Type-A
4. 2x порта USB 3.2 HOST Type-A
5. HDMI до 4Kp60
6. DP до 4Kp120 с поддержкой MST
7. 5 портов Gigabit Ethernet
8. Разъем для наушников с входом микрофона
9. Кнопка сброса

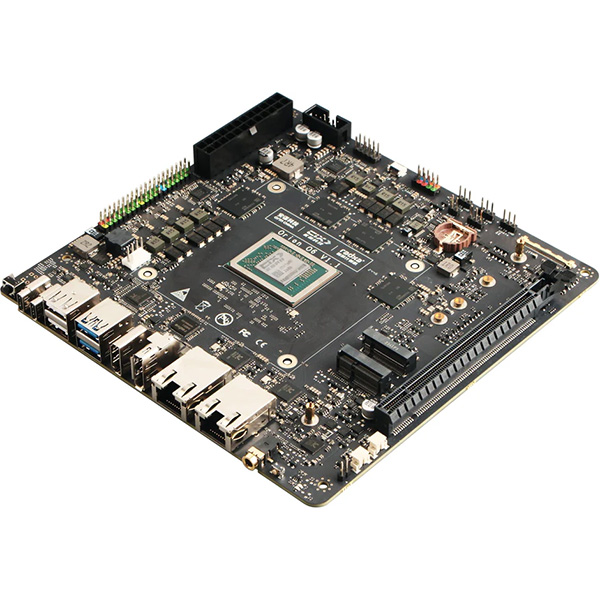

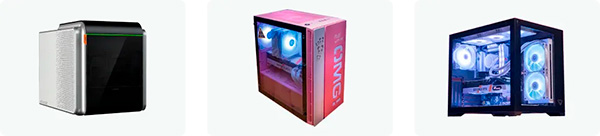

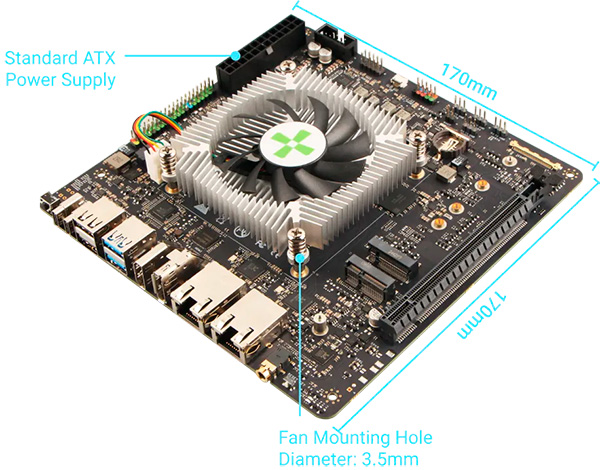

Стандартный размер Mini ITX,
Совместимость со стандартными корпусами
Обеспечение хорошей совместимости и эффективности охлаждения в стандартных корпусах
Собственная поддержка Linux/Debian с UEFI/BIOS
Загрузка ПК в соответствии с соглашениями X86
Поддержка UEFI(EDKII) и различных коммерческих BIOS
Debian 12 Собственная, интегрированная с пакетом ядра CD8180 и расширениями
CIX EBP: откройте силу P1
CIX EBP (Early Bird Program) — это ориентированная на разработчиков инициатива, которая дает ранний доступ к новейшему программному обеспечению CIX P1.
В сочетании с Radxa Orion O6 она обеспечивает быстрое прототипирование и инновации.
Начните разработку с помощью передового программного обеспечения, полной документации и ранней поддержки для ваших проектов на базе P1.
Присоединяйтесь к CIX EBP
GO Graphics Engine
Высокопроизводительный графический стек Linux с поддержкой OpenGL, Vulkan, OpenCL
NeuralONE AI SDK
Полный набор инструментов AI с документацией NPU и инструментами оптимизации Moolel
Концентратор моделей AI
Предварительно обученные модели для LLM и многомодальных задач
DSP SDK
Инструменты и библиотеки для обработки сигналов и мультимедиа в реальном времени
