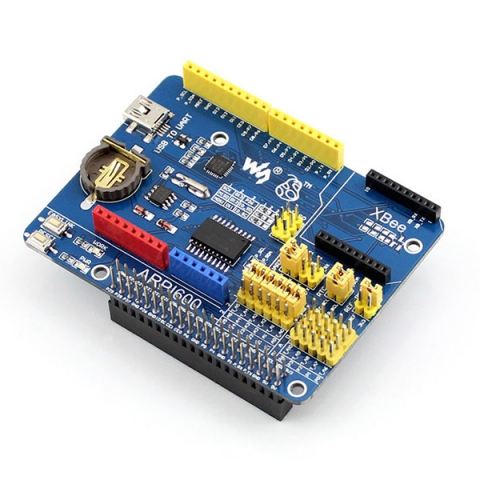

Плата ARPI600 для подключения Raspberry Pi к шилдам Arduino и поддержкой модулей XBee
Технические характеристики
| Отличительные особенности: | |
|---|---|
| - | - совместимость с Arduino UNO, Leonardo, простое подключение различных шильдов Arduino; |
| - | - XBee коннектор для подключения различных XBee модулей; |
| - | - интерфейс для подключения различных датчиков; |
| - | - установленный на плате для отладки конвертер USB-UART, который можно сконфигурировать как XBee USB адаптер; |
| - | - установленный на плате 11-канальный 10-битный 38K SPS АЦП (6 каналов для интерфейса ARDUINO, 5 каналов для датчиков); |
| - | - часы реального времени. |

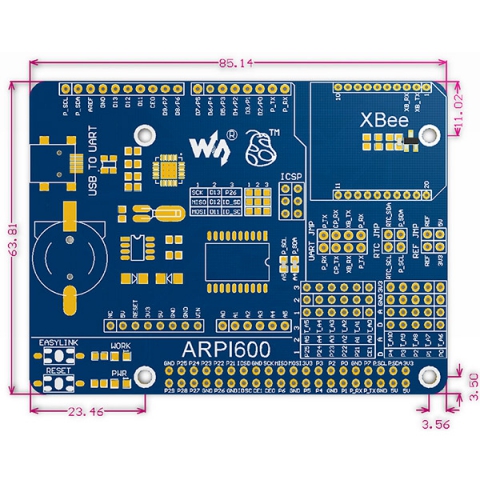

Описание

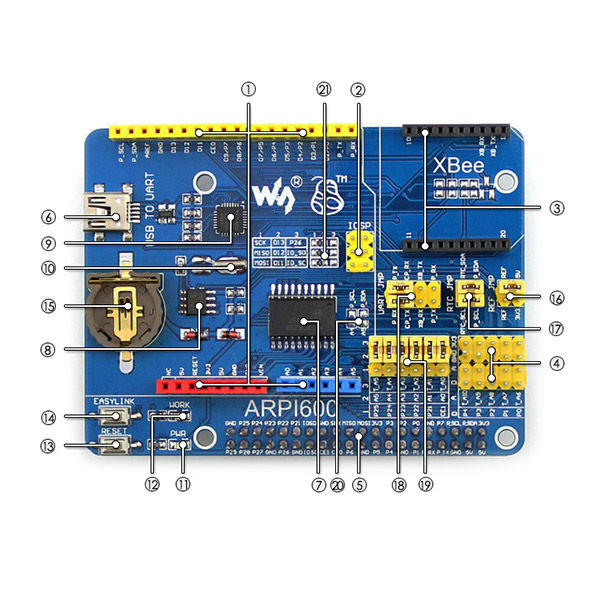

Краткое описание платы ARPI600:
1. Arduino connector: для подключения шильдов Arduino
2. ICSP interface : Arduino ICSP
3. XBee connector: для подключения XBee коммуникационных модулей
4. Sensor interface : для подключения датчиков
5. Raspberry Pi connector: для подключения Raspberry Pi (40 контактов)
6. USB - UART
7. TLC1543 : АЦП
8. PCF8563 : Часы реального времени (RTC)
9. CP2102
10. 32.768 KHz кварцевый резонатор : для RTC
11. Индикатор питания
12. Светодиод состояния XBee
13. Кнопка сброса (RESET ) XBee и Arduino
14. Кнопка запуска XBee EASYLINK
15. Держатель батареи RTC: для батареи CR1220
16. Джампер конфигурирования напряжения опоры для TLC1543
17. Джампер RTC
18. Джампер UART:
- при соединении P_RX и CP_TX, P_TX и CP_RX, соответственно, USB- UART подключается к последовательному порту Raspberry Pi
- при соединении XB_RX и CP_TX, XB_TX и CP_RX, соответственно, USB- UART подключается к последовательному порту XBee
- при соединении XB_RX и P_TX, XB_TX и P_RX, соответственно, последовательный порт Raspberry Pi подключается к последовательному порту XBee
19. Джампер выбора Arduino AD
20. Джампер выбора Arduino I2C
21. Джампер выбора Arduino SPI
Комплектация:
ARPI600 x 1
USB type A plug to mini-B plug cable x 1
RPi screws pack (2pcs) x 1
