Модуль SIM7600E-H 4G HAT для Raspberry

Артикул: RASP2225
Цена: 9790 руб.
Есть в наличии

Технические характеристики

Питание: 5 V
Рабочее напряжение: 5V/3.3V (configured via jumper)
Рабочая температура: -30°C ~ 80°C
Температура хранения: -45°C ~ 90°C

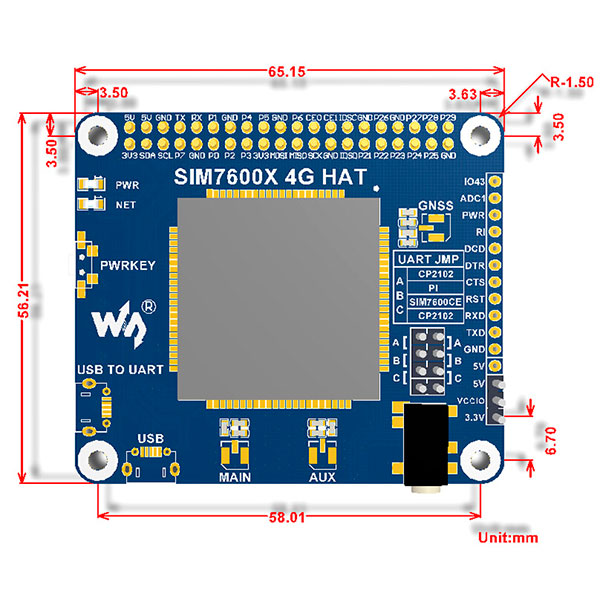

Размеры: 56.21mm x 65.15mm

Описание

Модуль SIM7600E-H 4G HAT для Raspberry - это модуль связи 4G/3G/2G и GNSS, поддерживающий LTE CAT4 до 150 Мбит/сек, обладающий довольно низким энергопотреблением. Вы можете подключить этот модуль 4G к компьютеру для работы в Интернете или подключить к микрокомпьютеру Raspberry Pi, для обеспечения высокоскоростного соединения 4G, беспроводной связи, глобального позиционирования и т. д.

Особенности:

  • Возможность подключения Raspberry Pi, моделей Zero / Zero W / Zero WH / 2B / 3B / 3B +
  • Поддержка dial-up, телефонного звонка, SMS, MMS, почты, TCP, UDP, DTMF, HTTP, FTP и т. д.
  • Поддержка GPS, BeiDou, Glonass, позиционирование базовой станции LBS Встроенный интерфейс USB для тестирования AT-команд, получения данных GPS-позиционирования и т. д.
  • Встроенный преобразователь CP2102 USB в UART для последовательной отладки.
  • Контакты управления UART, для подключения к платам, таким как Arduino / STM32
  • Слот для SIM-карты, поддерживает SIM-карту 1.8V/3V
  • Слот TF (microSD) для хранения данных, таких как файлы, сообщения и т. п.
  • Встроенный аудиоразъем и аудиодекодер для телефонного звонка.
  • 2x светодиодных индикатора, чтоб контролировать рабочий статус.
  • Встроенный транслятор напряжения, рабочее напряжение может быть настроено на 3,3 В или 5 В с помощью перемычки.
  • Скорость передачи: 300 бит/с ~ 4 Мбит/с (по умолчанию: 115200 бит/с)
  • Скорость передачи данных: 9600 бит/с ~ 115200 бит/с
  • Управление с помощью AT-команд (набор 3GPP TS 27.007, 27.005 и V.25TER)
  • Поддержка набора приложений для SIM-карт: SAT Class 3, GSM 11.14 Release 99, USAT

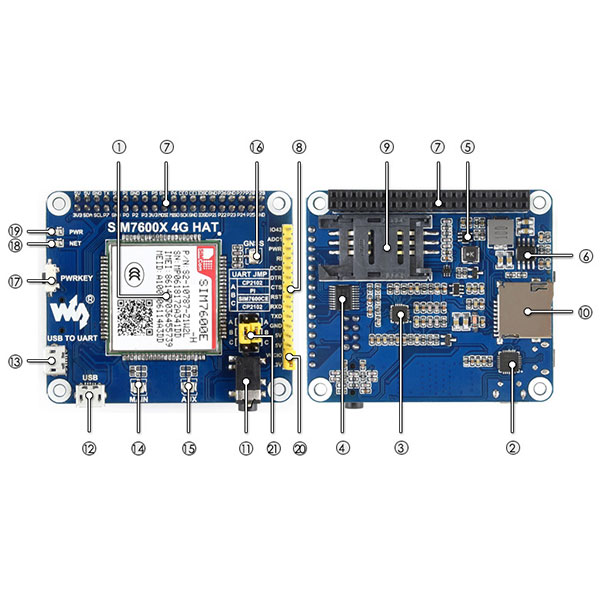

    1. Плата SIM7600E-H
    2. CP2102 USB to UART конвертер
    3. NAU8810 аудиодекодер
    4. TXS0108EPWR трансформатор напряжения: преобразует 3.3V/5V в 1.8V
    5. Микросхема питания MP2128DT
    6. Микросхема питания MP1482
    7. Raspberry Pi GPIO разъем: для соединения с Raspberry Pi
    8. Интерфейс управления SIM7600: для подключения к ведущим устройствам, таким как Arduino / STM32
    9. Слот для SIM-карты: поддерживает SIM-карту 1.8V / 3V
    10. Слот для карт TF и microSD карт: позволяет хранить файлы / SMS  и т.п.
    11. 3,5 мм разъем для наушников / микрофонов
    12. Интерфейс USB: для тестирования AT-команд, получения данных GPS-позиционирования и т. д.
    13. Интерфейс USB to UART: для последовательной отладки или входа в Raspberry Pi
    14. Разъем антенны MAIN
    15. Разъем антенны AUX
    16. Разъем антенны GNSS
    17. Выключатель
    18. Индикатор состояния сети
    19. Индикатор напряжения
    20. Перемычка выбора рабочего напряжения:
    • VCCIO - 3,3 В: установить рабочее напряжение 3,3 В
    • VCCIO - 5V: установить рабочее напряжение как 5V

         21. Перемычка выбора UART:

    • A: доступ к Raspberry Pi через USB к UART
    • B: управлять SIM7600 Raspberry Pi
    • C: управлять SIM7600 через USB к UART

    WIKI: SIM7600E-H 4G HAT
