Плата бесперебойного питания 5 В 2.5 А для Raspberry Pi

Описание

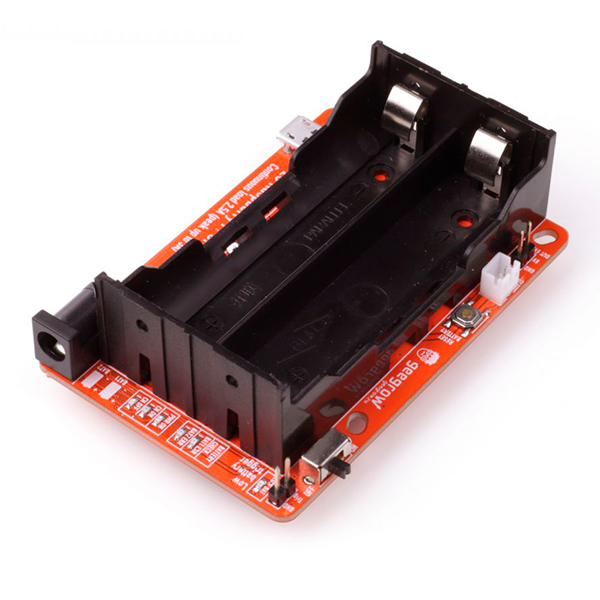

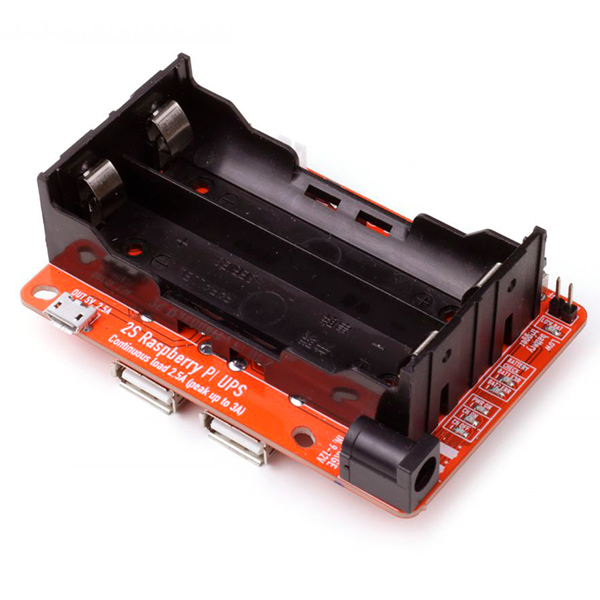

Плата бесперебойного питания для Raspberry Pi содержит в себе гнездо для подключения двух аккумуляторов типа 18650 по 3.7В. Встроенный стабилизатор напряжения выдает именно тот уровень, которые необходим платформе.

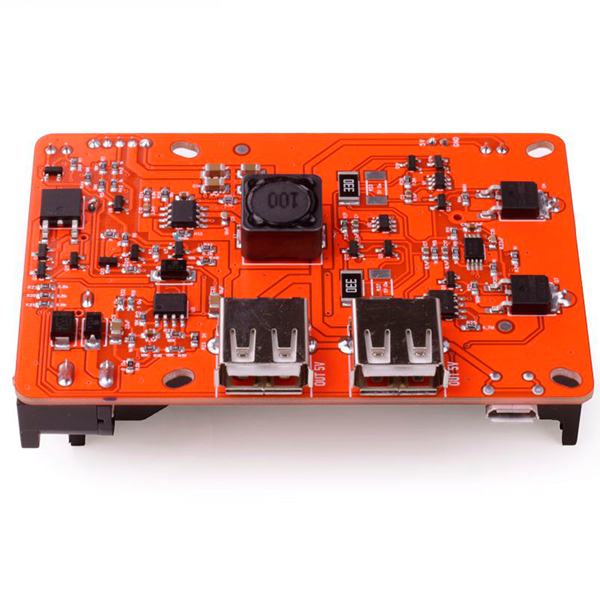

На плате имеется 5 выходов питания 5 В 2.5 А с различными типами разъемов:
2 выхода USB-A
microUSB
штыревая вилка PLS 2.54 мм
разъем PH-2.0-2P с защелкой
Для соединения с блоком питания используется гнездо 5.5/2.5, с помощью него можно подвести питание к модулю для зарядки аккумуляторов. Модуль оснащен движковым переключателем для включения и отключения модуля.
Как и на оригинальных блоках, на плате имеется разъем Low battery trigger, на котором возникает напряжение 3 В как только напряжение аккумуляторов снизится до 3,2 В. В случае дальнейшего использования модуль предотвратит разряд аккумуляторов ниже допустимого уровня путем отключения. Поскольку модуль является полноценным источником бесперебойного питания пользователю открываются следующие возможности.
Длительное время хранения аккумуляторов в гнездах модуля без риска их разрядки. Возможность одновременной работы и зарядки изделия.
Как известно, на проводе имеется падение напряжения и не каждый кабель подойдет для питания Raspberry, поэтому с модулем питания мы разработали свой вариант соединительных проводов, на котором практически нет потерь и, благодаря его гибкости, его возможно завести между платой модуля и платформы, что значительно экономит место, особенно, если Raspberry используется в переносном проекте или роботе.
Модуль внешнего питания для Raspberry Pi разработан в таком же форм-факторе, как и сама платформа, удобно крепится к плате снизу при помощи стоек. Такое расположение не загораживает выводы GPIO и позволяет использовать с Raspberry всевозможные шилды и датчики. Кроме этого, модуль можно использовать как внешний аккумулятор для смартфона.
Модуль оснащен защитой от:
Короткого замыкания.
Перегрузки по току - модуль отключается и блокируется. Для разблокировки необходимо нажать на кнопку RESET BATTERY Несоблюдение полярности - загорается светодиод BAT1 ERR или BAT2 ERR в зависимости от того, какой аккумулятор вставлен неправильно.

Комплектация
Плата источника бесперебойного питания 1 шт
Стойки 8шт, винты 8шт
