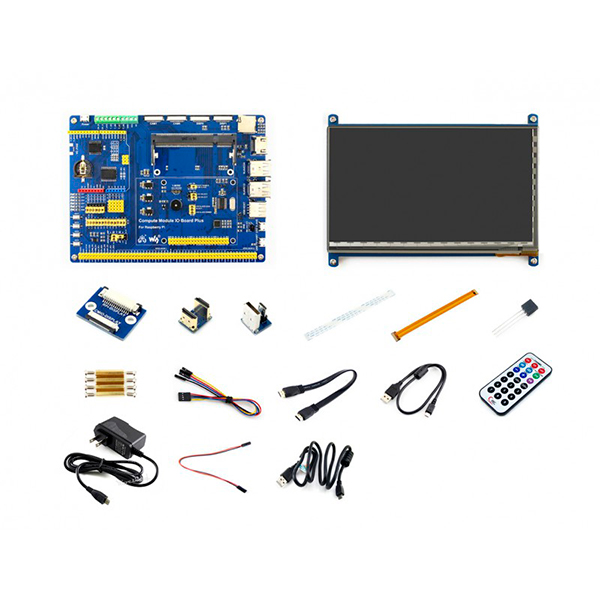

Набор разработчика для Raspberry Pi Compute Module
Описание
Возможности вычислительного модуля IO Board Plus:
Совместим с платой ввода-вывода Compute Module от Raspberry Pi Foundation
Разьем Raspberry Pi GPIO, для подключения Raspberry Pi HAT
Подключение Arduino, также поддерживает Arduino шилды
1-WIRE интерфейс для подключения устройств с одной шиной, таких как DS18B20
4 клавиши, 4 светодиода, 1 зуммер, для тестирования ввода / вывода
Встроенный USB-концентратор, позволяет подключать больше USB-устройств
ИК-приемник, ИК-пульт дистанционного управления доступен
Встроенный USB TO UART, для последовательной отладки
Интерфейс датчика
10-битный АЦП, 38KSPS, 11-канальный (6-канальный для интерфейса Arduino, 5-канальный для датчиков)
2-канальный 16-разрядный ЦАП
Встроенный RTC, одна из самых распространенных и полезных функций
Распиновка вычислительного модуля IO Board Plus
1 Разъем для подключения вычислительного модуля (CM3 / CM3L / CM3+ / CM3+L)
2 GPIO разъем для вывода всех контактов вычислительного модуля (CM3 / CM3L / CM3+ / CM3+L)
3 Raspberry Pi GPIO разьем для подключения Raspberry Pi HAT
4 Интерфейс CSI для подключения камеры Raspberry Pi
5 Интерфейс DSI: порты дисплея, для подключения Raspberry Pi LCD
6 HDMI порт
7 USB-порты: для подключения USB-устройств
8 Интерфейс USB SLAVE: позволяет записать образ системы в вычислительный модуль 3
9 Интерфейс USB TO UART: для последовательной отладки
10 Разъем для подключения шилдов Arduino
11 AD / DA винтовые клеммы ввода / вывода
12 1-WIRE интерфейс: для подключения устройств с одной шиной, таких как DS18B20
13 Интерфейс датчика
14 Порт питания: 5 В 2.5A
15 FE1.1S: чип USB HUB
16 12 МГц кристалл
17 CP2102: конвертер USB TO UART
18 Слот для карты Micro SD
19 TLC1543: AD конвертер
20 DAC8552: 16-разрядный ЦАП, 2-канальный
21 DS3231: высокоточный чип RTC, интерфейс I2C
22 Держатель батареи RTC: поддерживает батареи CR1220
23 Регулятор напряжения: 3,3 В / 2,5 В / 1,8 В
24 LFN0038K: ИК-приемник
25 Зуммер
26 Индикатор мощности
27 Индикатор ACT: показывает состояние карты Micro SD
28 Пользовательские светодиоды
29 Ключи пользователя
30 Выбор BOOT:
EN: разрешить ПК доступ к SD-карте / eMMC через USB SLAVE
DIS: вычислительный модуль будет загружаться с SD-карты / eMMC
31 Выбор мощности VGx: настройка уровня ввода / вывода
32 Перемычка включения USB HUB: включение HUB и выбор мощности USB SLAVE
33 Конфигурация АЦП / ЦАП: конфигурации источника питания и опорное напряжение АЦП / ЦАП
34 Периферийная конфигурация: конфигурируйте контакты управления UART, пользовательские клавиши, пользовательские светодиоды, интерфейс 1-WIRE, ИК-приемник и зуммер
35 Arduino AD выбор:
Соедините 1 и 2: Arduino A0-A5 в качестве цифрового управляющего контакта
Подключите 2 и 3: Arduino A0-A5 в качестве входа AD
