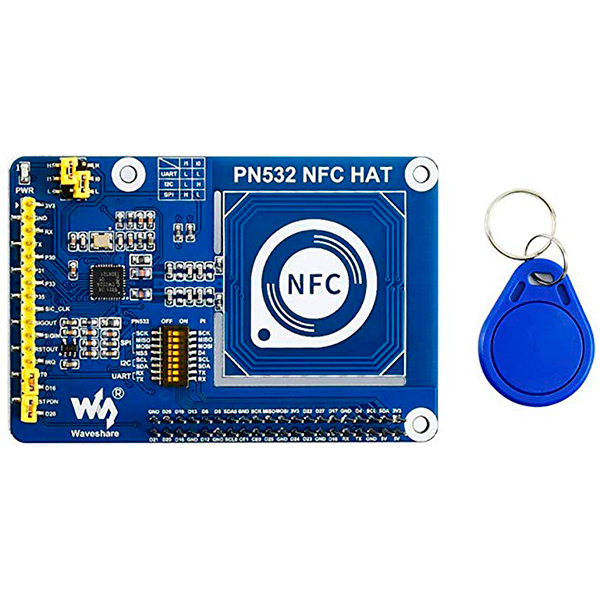

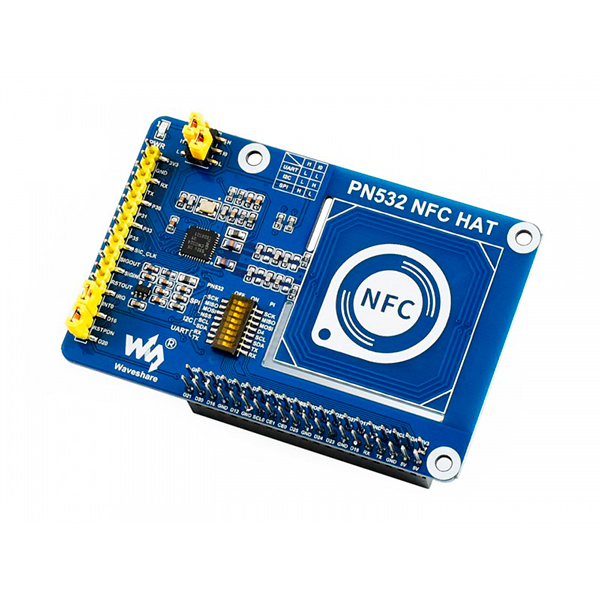

PN532 NFC HAT for Raspberry Pi, I2C / SPI / UART - Модуль NFC HAT для Raspberry PI

Артикул: RASP2899
Цена: 1990 руб.
Есть в наличии

Технические характеристики

Контроллер NFC: PN532
Рабочее напряжение: 3,3 В / 5 В
Рабочая частота: 13,56 МГц
Интерфейсы связи: I2C, SPI, UART (по умолчанию)
Скорость передачи по умолчанию: 115 200 бит / с
Режимы работы:
- режим чтения / записи с поддержкой схемы ISO / IEC 14443A / MIFARE
- режим чтения / записи с поддержкой схемы FeliCa
- Режим чтения / записи, поддерживающий схему ISO / IEC 14443B
- режим работы карты с поддержкой схемы ISO 14443A / MIFARE
- режим работы карты с поддержкой схемы FeliCa
- ISO / IEC18092, ECM340 точка-точка

Описание

Raspberry Pi NFC HAT на базе PN532, работающий в диапазоне частот 13,56 МГц. Поддерживает три интерфейса связи: I2C, SPI и UART.

NFC (Near Field Communication) - это беспроводная технология, позволяющая осуществлять бесконтактную передачу данных «точка-точка» между устройствами на небольшом расстоянии в 10 см. Широко используется в таких приложениях, как система контроля доступа, смарт-билеты, карта питания и т. д.

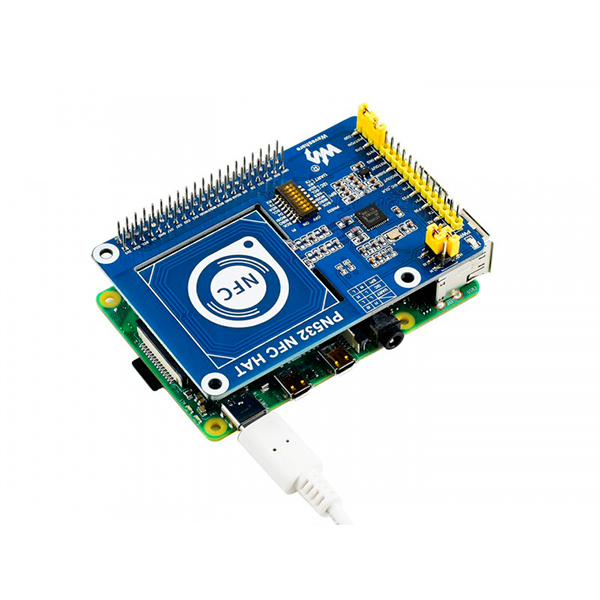

Основанный на популярном контроллере NFC PN532 с несколькими вариантами интерфейса, этот HAT легко включит функцию NFC для вашего Raspberry Pi.

Особенности:

  • Стандартный удлинитель Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi
  • Встроенный чип PN532, поддерживает различные карты NFC / RFID, такие как MIFARE / NTAG2xx и т. д.
  • Три варианта интерфейса: I2C, SPI и UART, настроенные с помощью перемычек и переключателей
  • Разъемы управления коммутацией для легкого соединения с хост-платами, такими как STM32 / Arduino
  • Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Python / C, STM32, Arduino)

Использование:

  • Система бесконтактных платежей
  • Устройства цепочки Bluetooth и WiFi
  • Функция обмена информацией в социальных сетях, например, обмен контактами, фотографиями и видео
  • Приложение NFC для смартфона

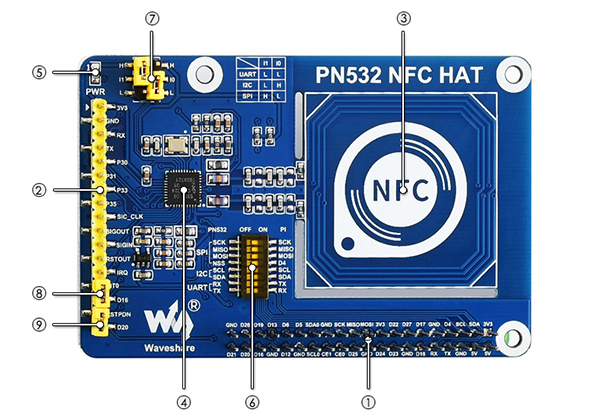

1. Разъем Raspberry Pi GPIO: для соединения с Raspberry Pi

2. Пины управления PN532: для соединения с другими хост-платами, такими как STM32

3. NFC индукционная катушка

4. Чип PN532: контроллер NFC

5. Индикатор питания

6. DIP-переключатели: для настройки соединения между PN532 и Raspberry Pi (одновременно может быть подключен только один из I2C / SPI / UART)

7. Выбор режима:

I0-L, I1-L: включить UART

I0-H, I1-L: включить I2C

I0-L, I1-H: включить SPI

8. Перемычка INT0: ответный сигнал, подключается к Raspberry Pi D16



9. Перемычка RSTPDN: сигнал сброса, подключается к Raspberry Pi D20

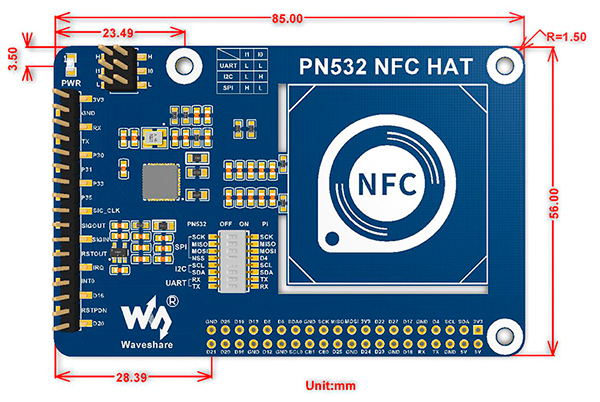

Размеры:

Wiki: https://www.waveshare.com/wiki/PN532_NFC_HAT
