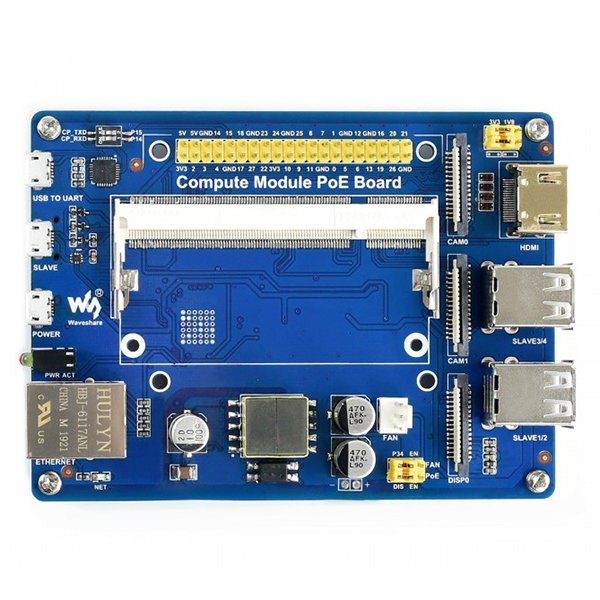

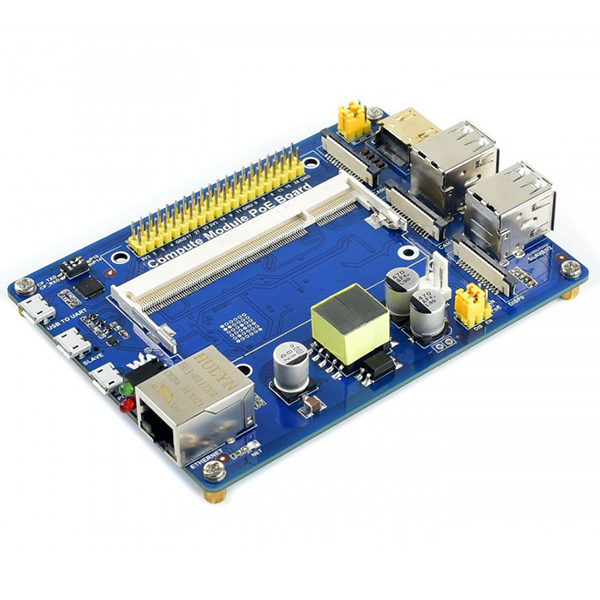

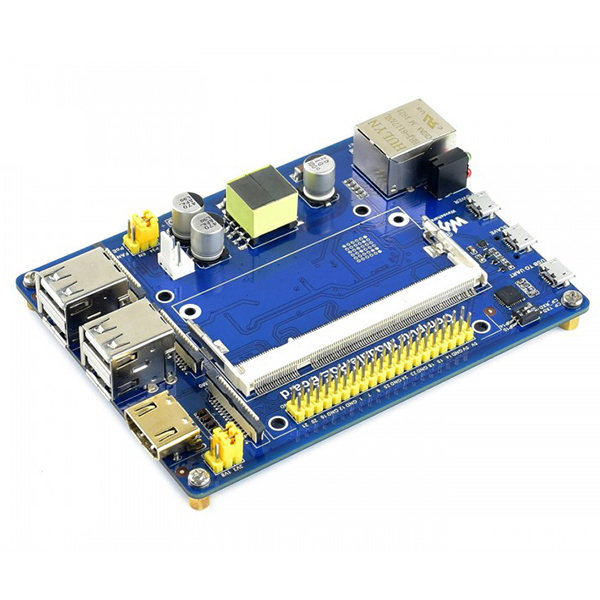

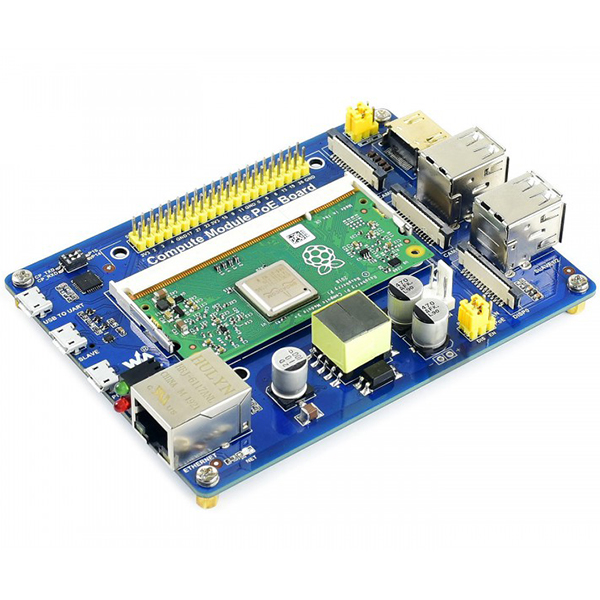

Вычислительный модуль IO Board с функцией PoE для Raspberry Pi CM3 / CM3L / CM3 + / CM3 + L
Описание
PoE-модуль Compute Module - это плата разработки, в которую можно подключить вычислительный модуль Raspberry Pi и более гибко использовать ресурсы Pi. Благодаря функции PoE (Power over Ethernet) и универсальным встроенным периферийным интерфейсам он подходит для оценки вычислительного модуля Raspberry Pi, а также является идеальным выбором для конечных продуктов.
Характеристики:
Raspberry Pi GPIO
Порт Ethernet 10 / 100M с автоматическим согласованием и поддержкой PoE
4 порта USB, позволяет подключать больше USB-устройств
2x интерфейсы камеры CSI
Встроенные интерфейсы HDMI / DSI для подключения дисплеев
Встроенный USB TO UART, для последовательной отладки
Интерфейс охлаждающего вентилятора, автоматический запуск при включении питания или управление через контакты ввода-вывода
Принимает изолированный SMPS (импульсный источник питания)
Питание: порт micro USB / порт PoE Ethernet
Входная мощность PoE: 37 В ~ 57 В постоянного тока
Выходная мощность PoE: 5 В 2.5A DC выход
Стандарт сети: стандарт 802.3af PoE
Размеры: 114 мм × 84,4 мм
Размер монтажного отверстия: 3,2 мм

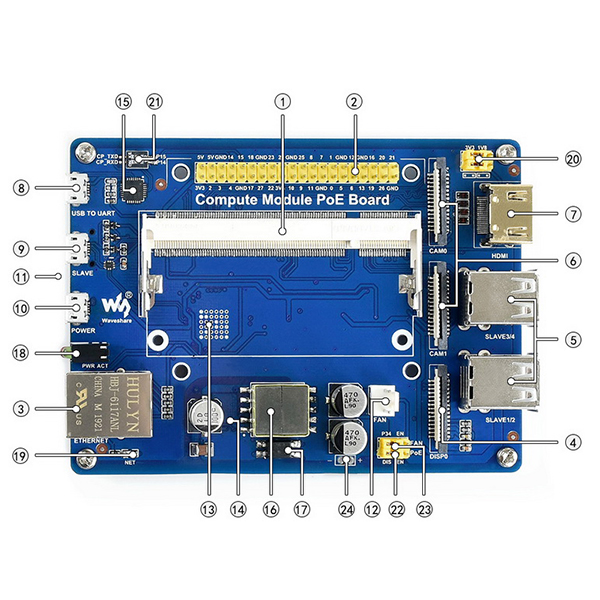

1 Интерфейс вычислительного модуля: для подключения вычислительного модуля (CM3 / CM3L / CM3 + / CM3 + L)
2 Raspberry Pi GPIO: для подключения Raspberry Pi HAT
3 Порт Ethernet с поддержкой PoE: автоматическое согласование 10 / 100M, для подключения маршрутизатора или коммутатора с функцией PoE
4 Интерфейс DSI: порты дисплея, для подключения Raspberry Pi LCD
5 Порты USB: 4 порта USB для подключения устройств USB
6 Интерфейс CSI: 2 порта камеры CSI для подключения камеры Raspberry Pi
7 Порт HDMI
8 Интерфейс USB TO UART: для последовательной отладки
9 Интерфейс USB SLAVE: позволяет записать образ системы в вычислительный модуль 3/3 +
10 Порт питания: 5 В 2.5A

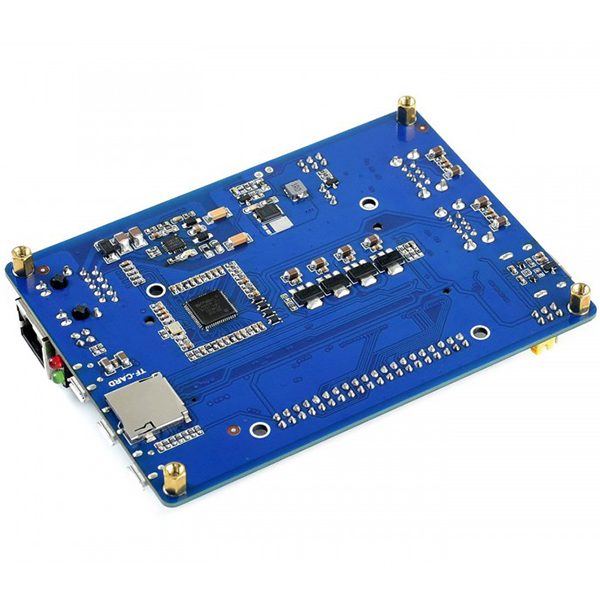

11 Слот для TF-карты (нижняя сторона): вставьте карту Micro SD с предварительно сожженной системой, чтобы запустить вычислительный модуль 3/3 + вариант Lite
12 Интерфейс охлаждающего вентилятора
13 LAN9514 (нижняя сторона): полностью интегрированный USB-концентратор и 10 / 100M Ethernet-контроллер
14 Микросхема управления питанием Si3404 PoE (нижняя сторона)
15 Конвертер CP2102 USB TO UART
16 EP13 PoE силовой трансформатор
17 Оптический изолятор
18 Два светодиодных индикатора:
Красный: индикатор питания Raspberry Pi Зеленый: индикатор рабочего состояния Raspberry Pi 19 Индикатор сети NET
20 Перемычка конфигурации VGx: настройка уровня ввода / вывода
21 Конфигурация выхода UART:
Слева: соедините последовательный порт CP2102 и последовательный порт Raspberry Pi Справа: отключите последовательный порт CP2102 и последовательный порт Raspberry Pi
22 Конфигурация охлаждающего вентилятора:
P34: вентилятор программно управляется через контакт P34 RU: вентилятор работает от 5В
23 Конфигурация PoE:
DIS: отключить PoE EN: включить PoE 24 PoE измерительные площадки для измерения напряжения питания
