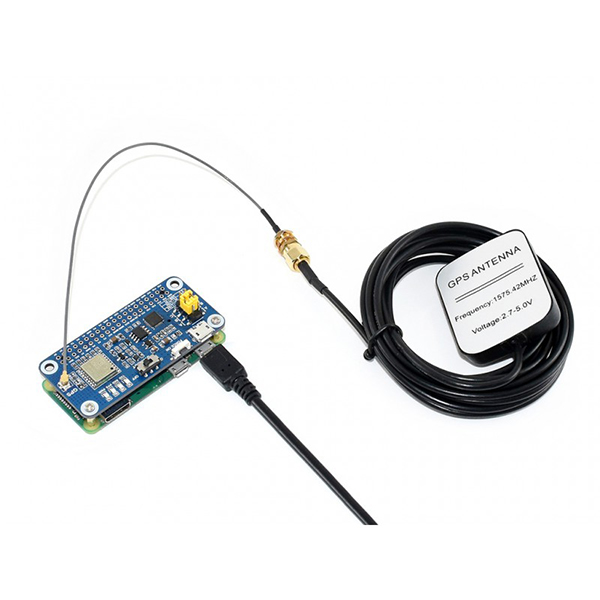

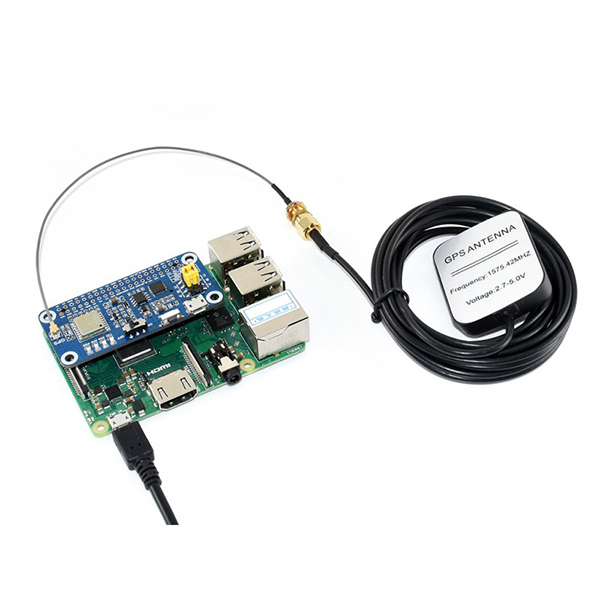

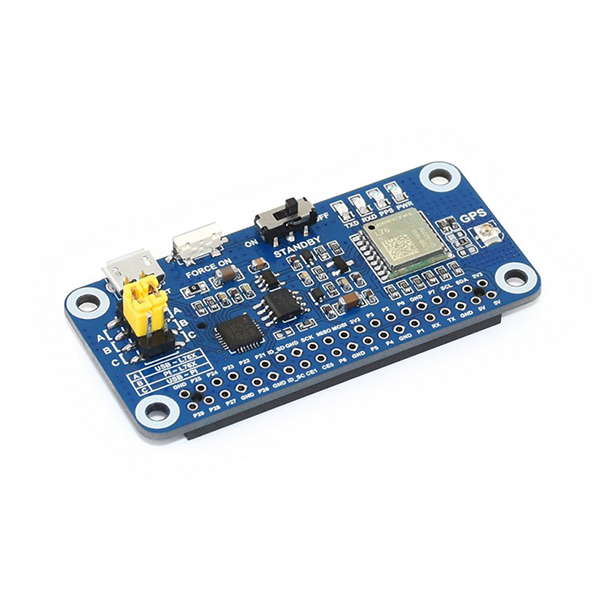

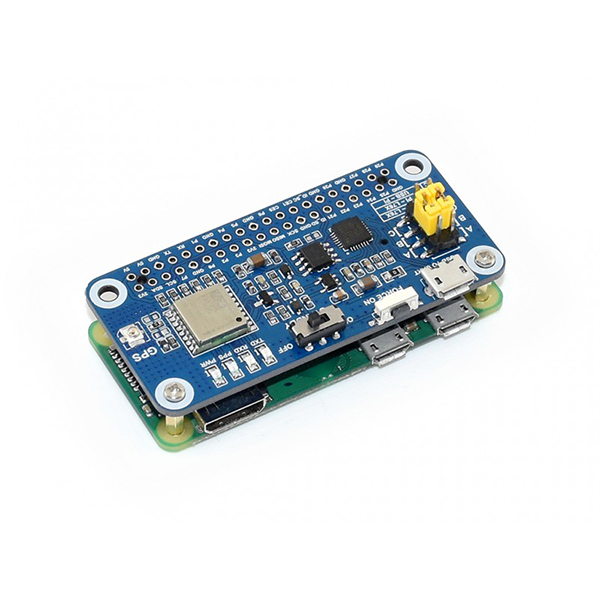

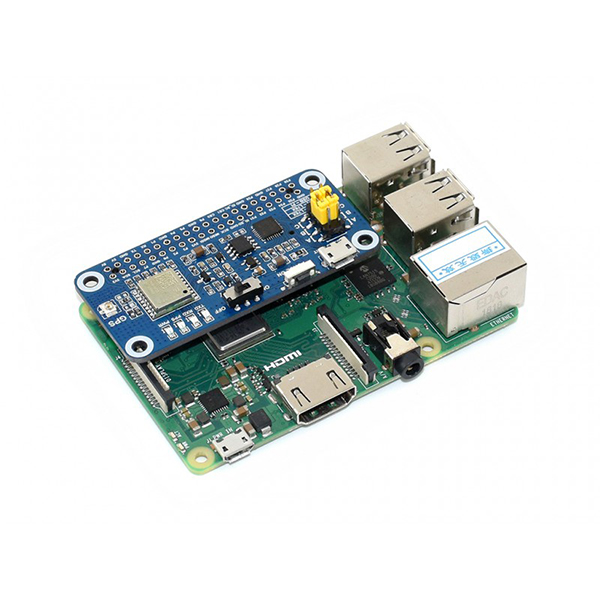

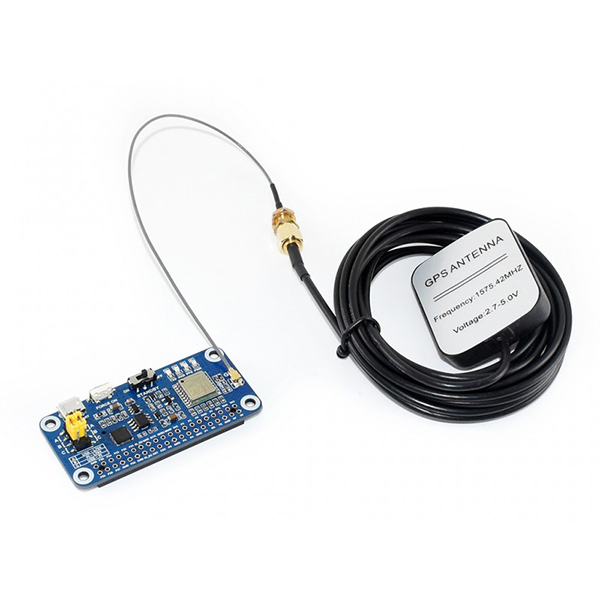

Модуль L76X GPS HAT для Raspberry Pi

Описание

Raspberry Pi GNSS HAT, который поддерживает системы Multi-GNSS: GPS, BDS и QZSS, с такими преимуществами, как быстрое позиционирование, высокая точность, низкое энергопотребление и так далее.

Особенности

Стандартный удлинитель Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi, Jetson Nano
Поддерживает мульти-GNSS системы: GPS, BDS и QZSS
EASY ™, технология самопроверки, помогает быстро позиционировать
AlwaysLocate ™, интеллектуальный контроллер периодического режима для энергосбережения
Поддерживает DGPS, SBAS (WAAS / EGNOS / MSAS / GAGAN)
Скорость передачи данных UART: 4800 ~ 115200 бит / с (9600 бит/с по умолчанию)
Бортовой держатель батареи, поддерживает аккумулятор ML1220, для сохранения эфемеридной информации и горячих запусков
4 светодиода для индикации рабочего состояния модуля
Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi / Jetson Nano / Arduino/ST

Технические характеристики

Полоса: GPS L1 (1575,42 МГц), BD2 B1 (1561,098 МГц)
Каналы: 33 трекинга ч, 99 сбора ч, 210 прн ч
Код C/A
SBA: WAAS, EGNOS, MSAS, GAGAN
Точность горизонтального положения:
Автономный: <2.5mCEP
Время до первого исправления @ -130 дБм (EASY ™ включено):
Холодные пуски: <15 с
Теплые старты: <5 с
Горячие старты: <1 с
Чувствительность:
Приобретение: -148 дБм
Отслеживание: -163 дБм
Повторное приобретение: -160 дБм
Динамическая производительность:
Высота (макс): 18000 м
Скорость (макс): 515 м / с
Ускорение (макс): 4G

Основные Характеристики

Интерфейс связи: UART
Скорость передачи: 4800 ~ 115200 бит / с (9600 бит / с по умолчанию)
Частота обновления: 1 Гц (по умолчанию), 10 Гц (максимум)
Протоколы: NMEA 0183, PMTK
Напряжение питания: 5 В / 3,3 В
Рабочий ток: 13 мА
Рабочая температура: -40 85 ~ 85 ℃
Размеры: 65 мм х 30,5 мм
