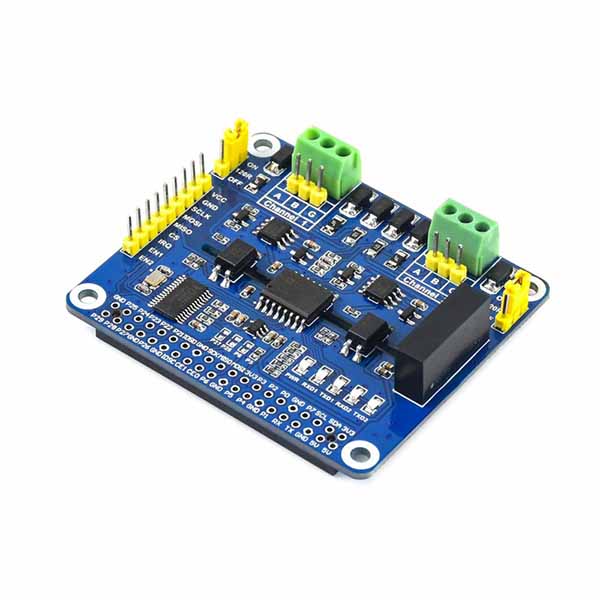

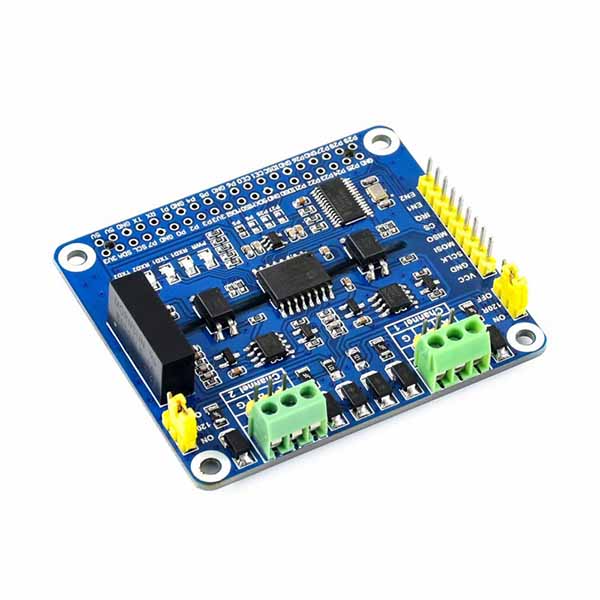

2-канальная изолированная плата расширения RS485 для Raspberry Pi

Описание

2-канальный изолированный модуль расширения RS485, разработанный для Raspberry Pi, в нем используется решение SC16IS752 + SP3485 со встроенными схемами защиты, такими как изоляция источника питания, магнитная изоляция ADI, диод TVS и т.д.
Функции

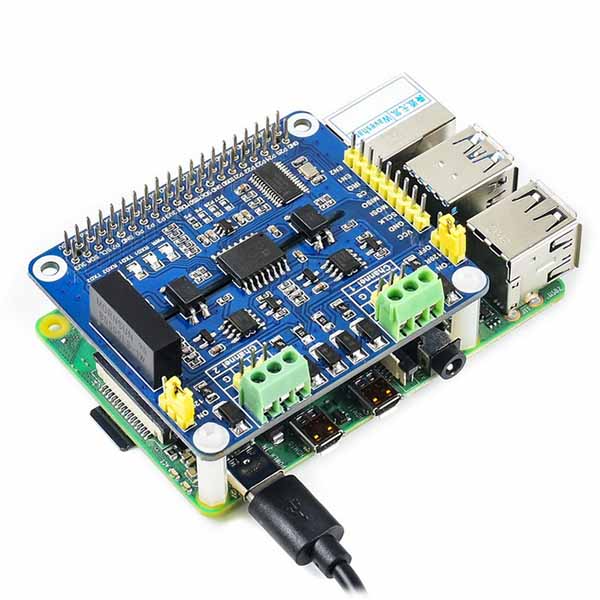

Стандартный разъем расширения Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi
Принимает комбинацию двух чипов SC16IS752 + SP3485, преобразует SPI в RS485, скорость передачи данных до 921600 бит/с

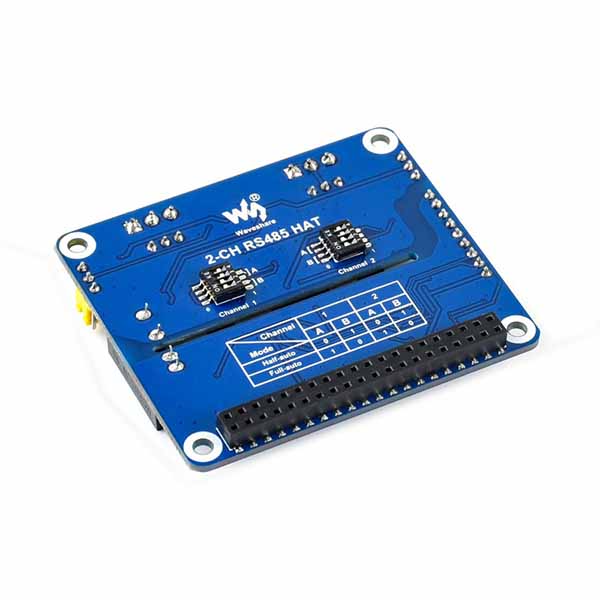

Позволяет принимать данные вручную или автоматически, настраивается DIP-переключателем
Встроенный TVS (ограничитель переходных напряжений), эффективно подавляет скачки напряжения и переходные скачки напряжения в цепи, молниеносный и антистатический
Встроенный предохранитель с самовосстановлением и защитные диоды обеспечивают стабильные выходы по току / напряжению, обеспечивают защиту от перегрузки по току / перенапряжения, улучшают ударопрочность
Встроенные светодиоды для индикации состояния питания и трансивера
Контакты управления SPI для подключения к платам управления хостом, таким как Arduino
Характеристики
Чип расширения UART: SC16IS752
Приемопередатчик RS485: SP3485
Интерфейс связи: SPI
Скорость передачи данных: 300 ~ 921600 бит/с
Рабочее напряжение: 3,3 В/5 В
Размеры: 65 мм × 56,5 мм
Размер монтажного отверстия: 3,0 мм
