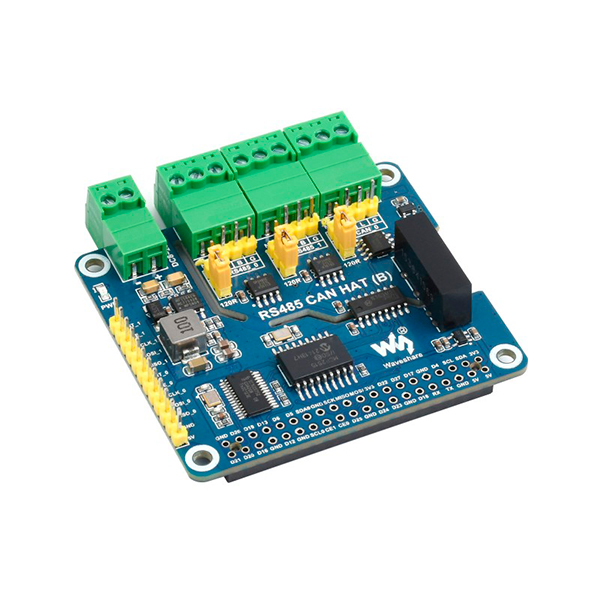

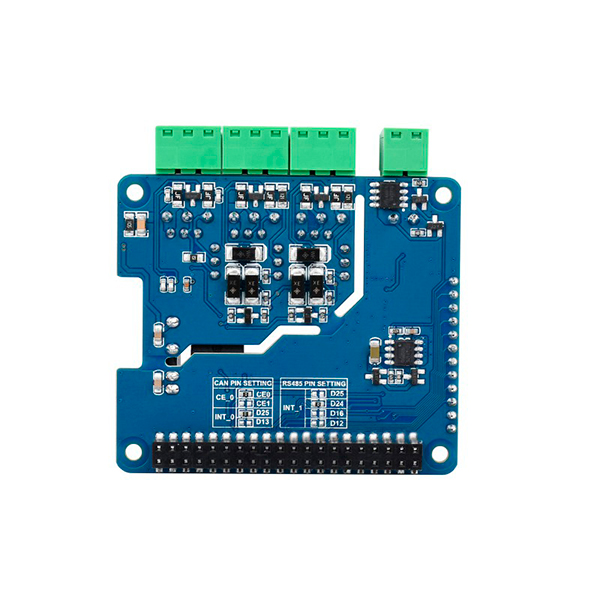

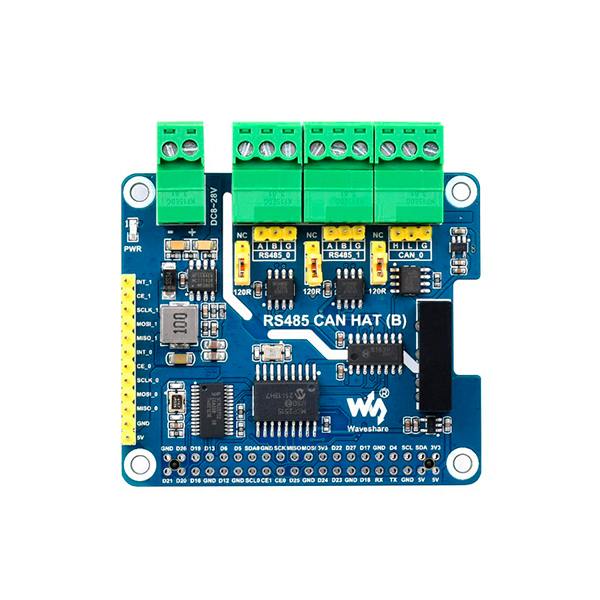

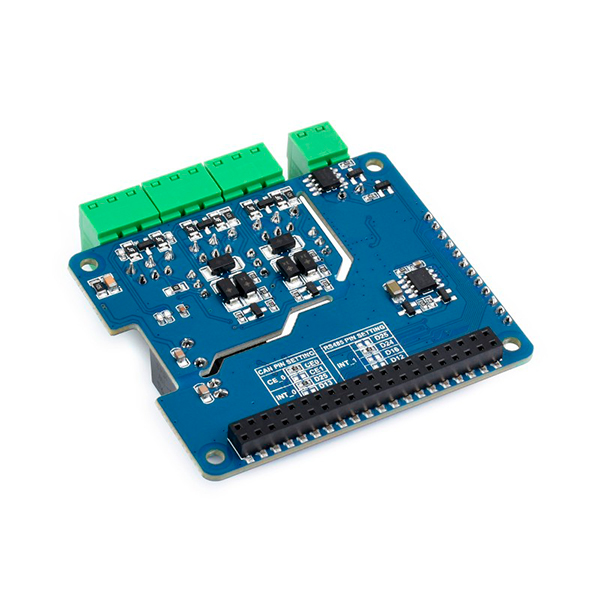

Изолированная плата расширения RS485 CAN HAT (B) для Raspberry Pi
Артикул: RS485B
Цена: 3190 руб.
Есть в наличии
Технические характеристики
| РАСШИРЕННЫЙ ИНТЕРФЕЙС: | 2-канальный RS485 + 1-канальный CAN |
|---|---|
| КОММУНИКАЦИОННЫЙ ИНТЕРФЕЙС: | SPI |
| КОНТРОЛЛЕР CAN: | MCP2515 |
| ПРИЕМОПЕРЕДАТЧИК CAN : | SIT65HVD230DR/SN65HVD23D |
| МОЖЕТ ПЕРЕДАВАТЬ ДАННЫЕ СО СКОРОСТЬЮ: | ≦1 Мбит/ с |
| МИКРОСХЕМА РАСШИРЕНИЯ UART: | SC16IS752 |
| ПРИЕМОПЕРЕДАТЧИК RS485: | SP3485 |
| СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ RS485 В БОДАХ: | 300 ~921600 бит/с |
| ИСТОЧНИК ПИТАНИ: | Внешний терминал питания ИЛИ Raspberry Pi |
| ДИАПАЗОН ВНЕШНЕГО ПИТАНИЯ: | DC 8 ~ 28 В |
| РАБОЧЕЕ НАПРЯЖЕНИЕ: | 3,3 В |
| РАЗМЕРЫ: | 65 × 56,5 мм |
Описание
Изолированная плата расширения RS485 CAN HAT (B) с 2-мя каналами RS485 и 1-каналом CAN. Обладает множественными защитами - встроенная изоляция источника питания, магнитная изоляция, диод TVS И т.д. Обеспечивает взаимодействие Raspberry Pi с другими устройствами.
- Стандартный разъем расширения Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi
- 1-Канальный CAN, использует контроллер MCP2515 и приемопередатчик CAN, преобразует SPI в CAN
- 2-Канальный RS485, использует комбинацию двухчипов SC16IS752 + SP3485, преобразует SPI в RS485
- Встроенная схема преобразования мощности, поддерживает источник питания с широким напряжением 8 ~ 28 В, может одновременно питать Raspberry Pi
- Встроенная изоляция цельного источника питания, обеспечивающая стабильное изолированное напряжение, дополнительный источник питания для изолированной клеммы не требуется
- Встроенная цельная цифровая изоляция для изоляции сигнала, надежная и защищенная от помех, низкое энергопотребление
- Встроенные телевизоры (подавитель переходного напряжения) эффективно подавляют перенапряжение и кратковременные скачки напряжения в цепи, защищены от молний и электростатических воздействий.
- Встроенный сбрасываемый предохранитель и защитные диоды обеспечивают стабильные выходные данные по току / напряжению, обеспечивают защиту от перегрузки по току / перенапряжению, повышают ударопрочность
- Встроенный клеммный резистор 120 Ом, сконфигурированный перемычкой
- Встроенные клеммы и контактные разъемы для более удобного подключения
- Разъемные управляющие контакты SPI для подключения к основным платам управления
Включите изолированные и стабильные функции RS485 И CAN для вашего Raspberry Pi

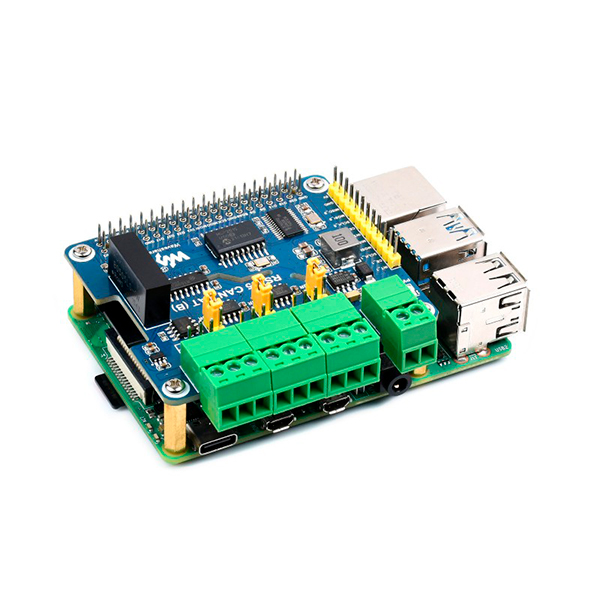

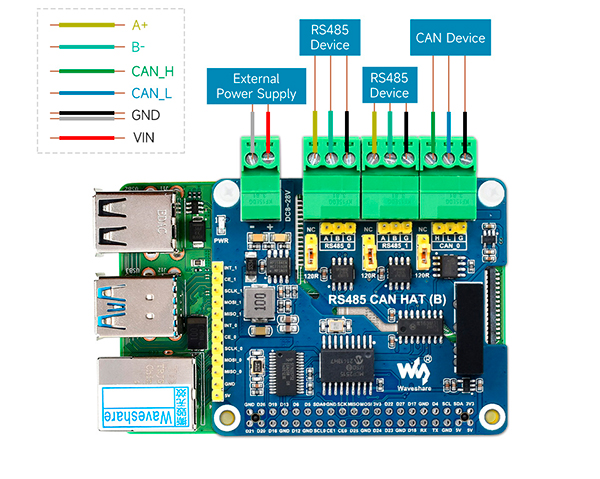

Подключение к Raspberry Pi
Стандартный 40-контактный разъем GPIO Raspberry Pi, адаптированный для плат серии Raspberry Pi
Расширьте 1-Канальный CAN и 2-Канальный RS485
CAN: Использует контроллер MCP2515 с приемопередатчиком CAN
RS485: Использует комбинацию из двух микросхем SC16IS752 и SP3485

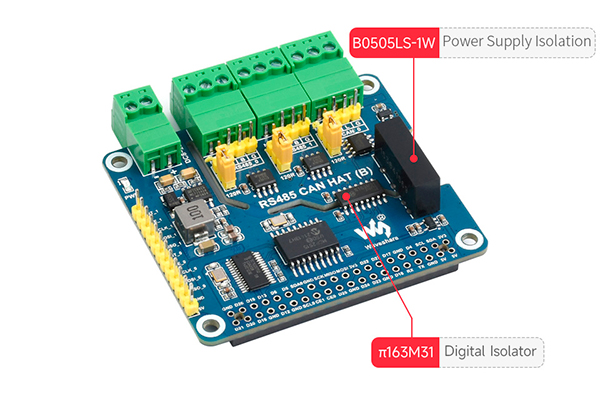

Защита изоляции промышленного класса
- Встроенная изоляция цельного источника питания, обеспечивающая стабильное изолированное напряжение, дополнительный источник питания для изолированной клеммы не требуется
- Встроенная цельная цифровая изоляция для изоляции сигнала, надежная и защищенная от помех, низкое энергопотребление

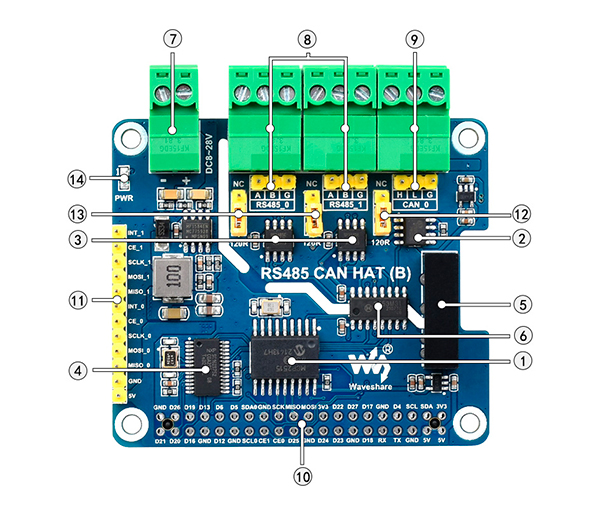

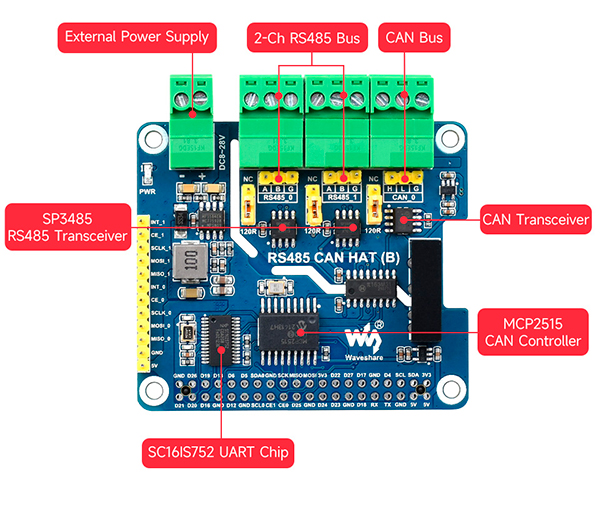

Что находится на борту
- MCP2515 контроллер CAN
- SIT65HVD230DR/SN65HVD23D приемопередатчик CAN
- SP3485 приемопередатчик RS485
- SC16IS752 расширение UART
- Цифровой изолятор n163M31
- B0505LS-1W изоляция источника питания
- Интерфейс источника питания DC 8 ~ 28 В, может питать интерфейс шины HAT и Raspberry Pi
- RS485 подключение осуществляется с помощью винтовых клемм/ штифтового разъема
- Интерфейс шины CAN, подключение осуществляется с помощью винтовых клемм/ штифтового разъема
- Raspberry Pi GPIO

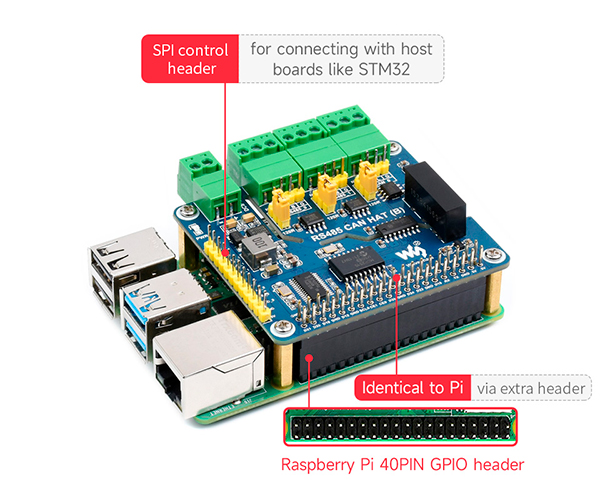

- Управляющий разъем SPI для подключения к хост-платам, таким как STM32/Arduino
- Перемычка клеммного резистора CAN, переключитесь на 120 Ом по умолчанию
- Перемычка клеммного резистора RS485 переключитесь на 120 Ом по умолчанию
- Индикатор питания

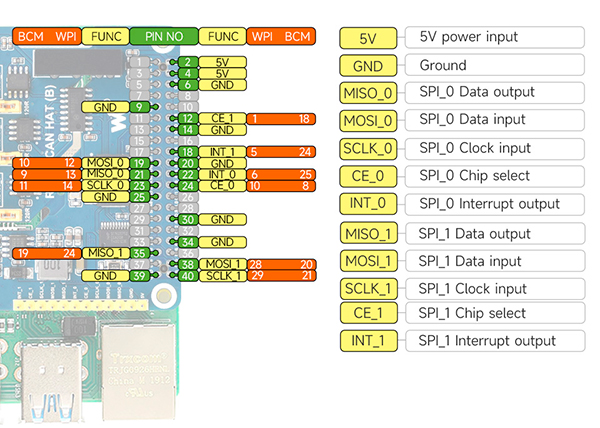

Определение пин-кода

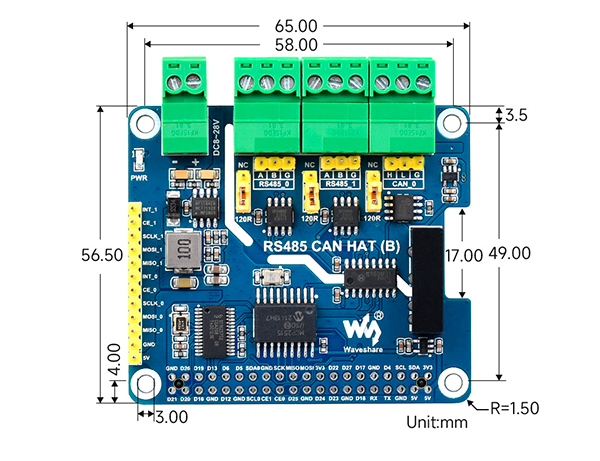

Размеры контура
