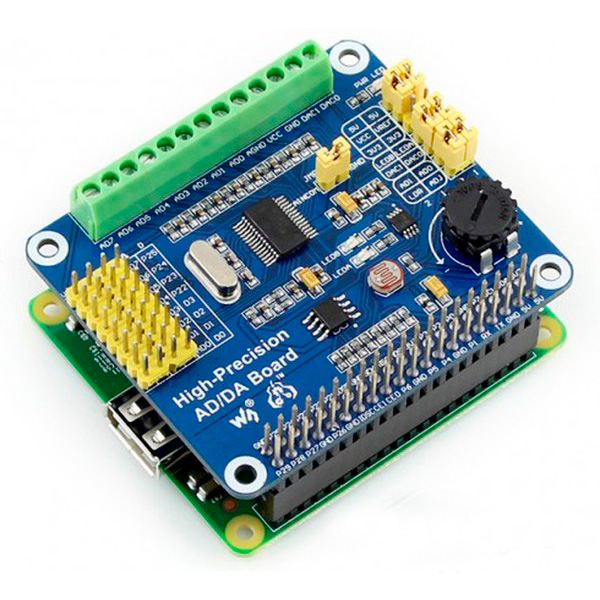

Плата расширения High-Precision AD/DA Board для Raspberry Pi
Артикул: HPADDA
Цена: 4790 руб.
Есть в наличии
Описание
Плата расширения High-Precision AD/DA Board для Raspberry Pi and Jetson nano
В интерфейсе Raspberry Pi GPIO нет функции AD/DA, это может вызвать у вас проблемы при разработке Pi. Плата расширения High-Precision AD/DA Board позволяет добавлять в Raspberry Pi высокоточные функции AD/DA.
Особенности:
- Встроенный ADS1256, 8-канальный 24-битный высокоточный АЦП (4-канальный дифференциальный вход), частота дискретизации 30 кбит/с.
- Встроенный DAC8552, 2-канальный 16-битный высокоточный ЦАП.

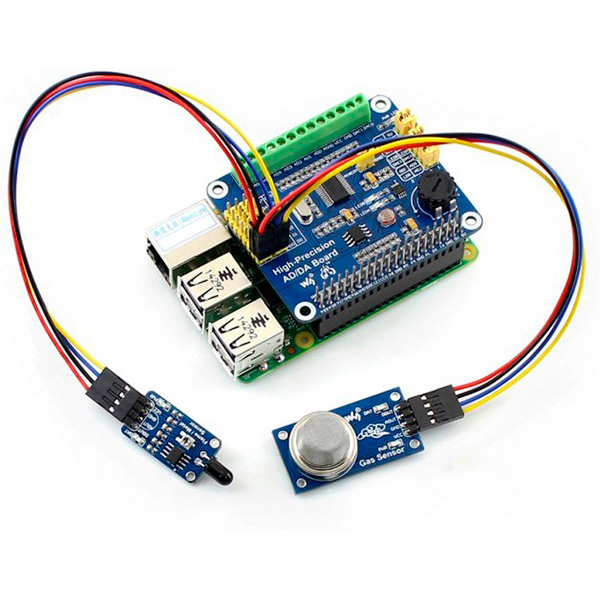

- Распиновка совместима со стандартом интерфейса датчика Waveshare, что позволяет легко подключать различные аналоговые сенсорные модули.
- Встроенный клеммный блок содержит интерфейс ввода и вывода, который может быть подключен как к аналоговым, так и к цифровым сигналам, что удобно для использования в различных случаях.
- Имеет схему обнаружения AD / DA, удобную для демонстрации сигнала.
- Предоставляет онлайн-демонстрацию Raspberry Pi и Jetson Nano.

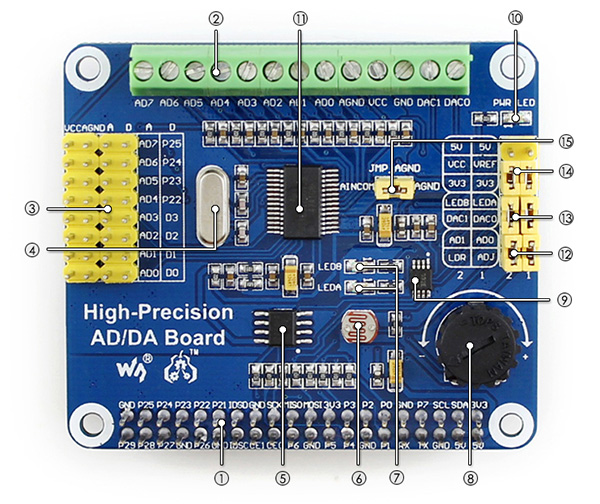

- Интерфейс Raspberry Pi GPIO: для подключения к Pi
- AD/DA вход/выход: винтовые клеммы
- Вход AD: пинхедеры, распиновка совместима со стандартом интерфейса датчика Waveshare, что позволяет легко подключать различные аналоговые сенсорные модули
- Кристалл 7,68 М
- LM285-2.5: обеспечивает опорное напряжение для микросхемы АЦП
- Фоторезистор
- Светодиодный выходной индикатор
- Потенциометр 10 Ком
- DAC8552: 16-разрядный высокоточный ЦАП, 2 канала
- Индикатор питания
- ADS1256 : 24-разрядный высокоточный АЦП, 8 каналов (4-канальный дифференциальный вход)
- Перемычка для тестирования АЦП
- Перемычка для тестирования ЦАП
- Перемычка для выбора мощности
- Конфигурация опорного заземления АЦП: при однократном вводе AD AINCOM является опорной клеммой и может быть подключен к GND или внешнему опорному напряжению
