Изолированная плата расширения RS232 / RS485 / CAN / CAN FD для Raspberry Pi

Описание

Изолированная Плата Расширения RS232 / RS485 / CAN / CAN FD Для Raspberry Pi, Расширяет 2x RS485, 1x RS232, 1x CAN FD И 1x CAN, Поддерживает Настенный Монтаж И Крепление На Рейку.

Плата RS232 RS485 CAN - это плата расширения промышленного изолированного интерфейса, разработанная для Raspberry Pi 4B / Raspberry Pi 5, обеспечивающая множество промышленных коммуникационных интерфейсов: 2x RS485, 1x RS232, 1x CAN FD и 1x CAN, каждый с электрической изоляцией. Бортовая молниезащита, антиэлектростатическая защита и т.д. для более безопасной и надежной связи.

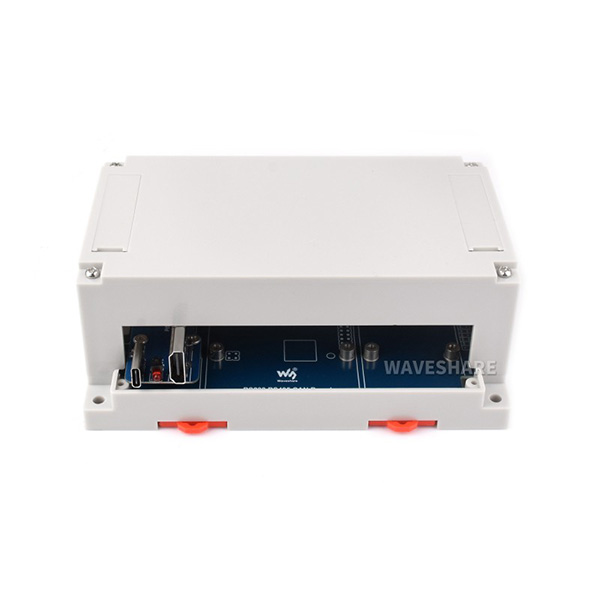

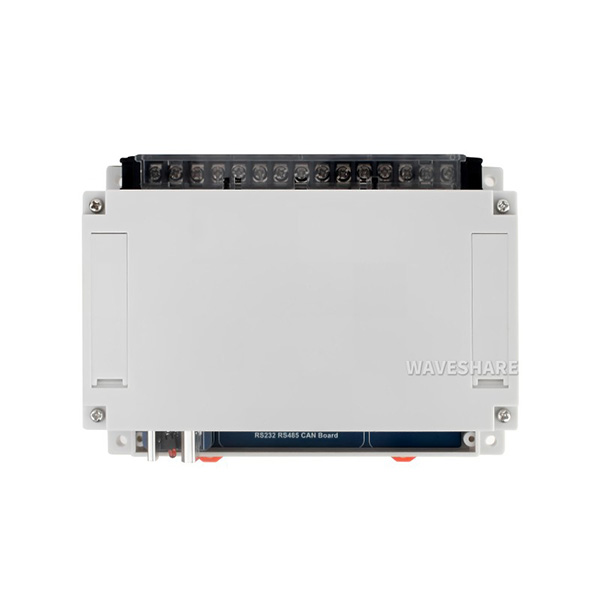

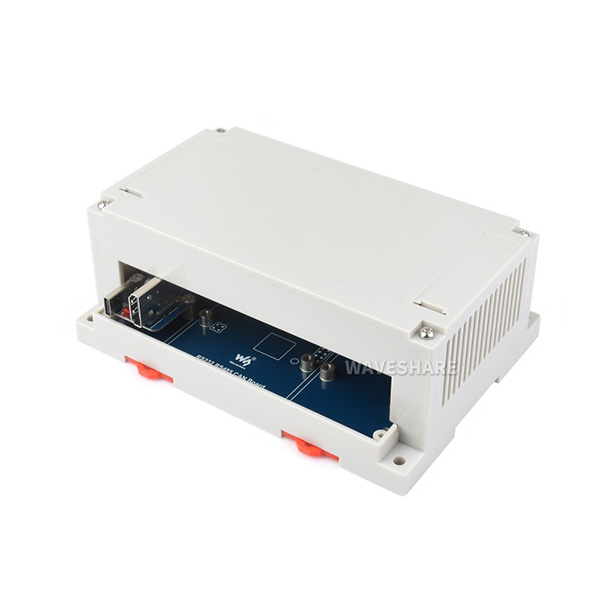

Поставляется с промышленным корпусом на рейке для легкой интеграции в промышленные системы управления.  Обеспечивает достаточное внутреннее пространство для пользователей для размещения других головных уборов или плат расширения, а также зарезервированное место для установки платы адаптера PCIe для Raspberry Pi 5, что более удобно для дальнейшего расширения.

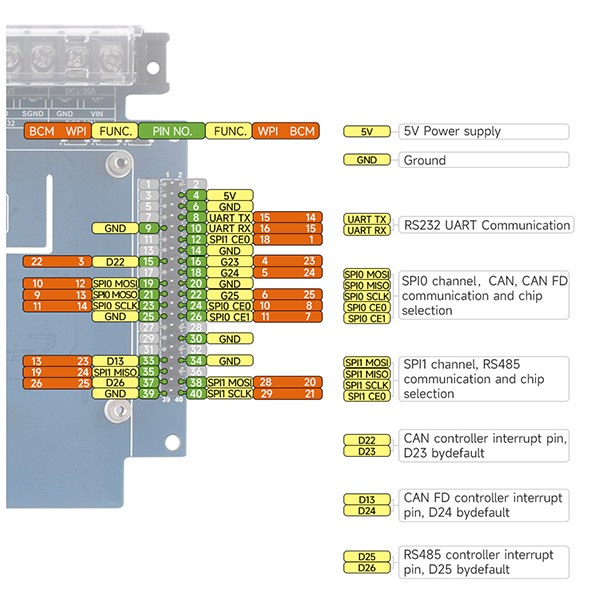

• Основан на 40-контактном разъеме GPIO Raspberry Pi, подходит для Raspberry Pi 4B и Raspberry Pi 5
• Использует комбинационную схему SC16IS752 и SP485, расширяет SPI до 2x интерфейсов RS485
• Использует комбинационную схему MCP2515 и SN65HVD230, расширяет SPI до 1x CAN интерфейса.
• Использует комбинационную схему MCP2518FD и MCP2562FD, расширяет SPI до 1x интерфейса CAN FD
• Использует комбинационную схему Raspberry UART и SP3232EEN, расширяет UART до 1x интерфейса RS232
• Встроенные TVS (подавитель переходного напряжения), эффективно подавляют перенапряжение и переходные скачки напряжения в цепи, защищают от молний и электростатического разряда.
• Встроенный предохранитель самовосстановления и защитные диоды обеспечивают стабильные выходные значения тока/ напряжения, защиту от перегрузки по току / перенапряжения, повышают ударопрочность.
• Встроенная цельная изоляция источника питания, не требует дополнительного источника питания для изолированной клеммы, обеспечивает стабильные выходные сигналы тока/ напряжения интерфейсов RS232, RS485, CAN и CAN FD, а также улучшает характеристики защиты от помех и ударов.
• Встроенный цифровой изолирующий чип обеспечивает более безопасную передачу сигнала с изоляцией, а также лучшую стабильность и помехозащищенность.
• Винтовая клемма встроенного внешнего источника питания для питания с широким напряжением 7 ~ 36 В в сочетании с адаптером разъема Pi5 (B) обеспечивает одновременное питание Raspberry Pi и платы расширения.
• Встроенный клеммный резистор 120 ОМ, сконфигурированный перемычкой
• Зарезервированная накладка резистора прерывания для гибкого переключения вывода прерывания в случае конфликта выводов при работе с другими HAT
• Поставляется с онлайн-ресурсами разработки и руководством (примеры для Raspberry Pi Python / C)

Подходит для Raspberry Pi 4B / 5, расширяет 2x RS485 + 1x RS232 + 1x CAN FD + 1x CAN

Основан на 40-контактном GPIO-Header Raspberry Pi

Для справки, Raspberry Pi 5 и плата PCIe в комплект поставки не входят.

Встроенный порт Type-C 5 В и винтовая клемма постоянного тока с широким напряжением 7 ~ 36 В, могут питаться непосредственно от источника питания Raspberry Pi или использоваться в промышленных сценариях питания с высоким напряжением.

Поддерживает источник питания Type-C 5 В

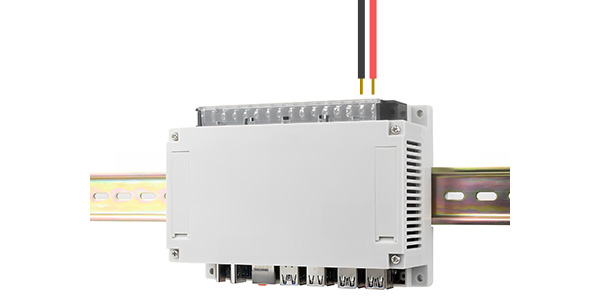

Поддерживает широкий диапазон входного напряжения 7 ~ 36 В

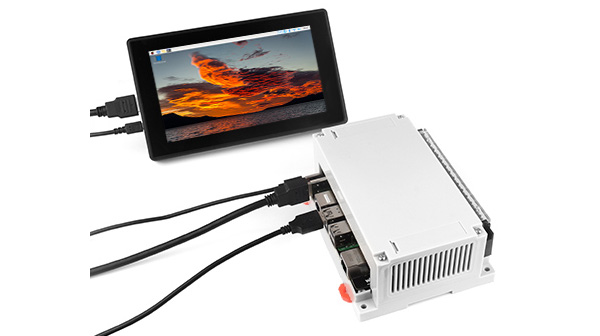

Поддерживает подключение к нескольким периферийным устройствам через интерфейсы CAN, RS485 И RS232

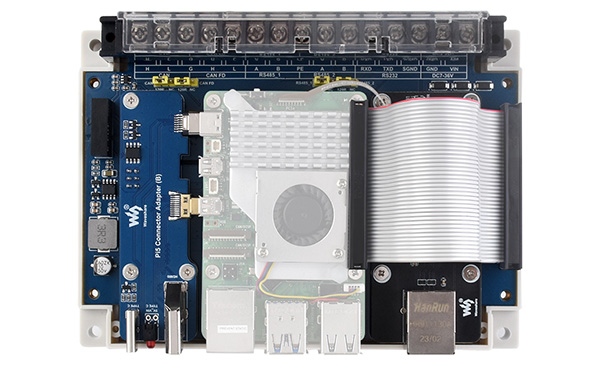

Обеспечивает достаточное внутреннее пространство корпуса для пользователей для подключения других модулей и расширения дополнительных функций

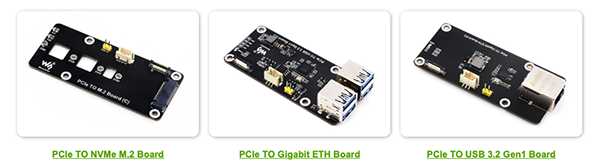

Расширение возможностей NVME, ETH, USB, 4G / 5G и т.д. для Pi 5 через PCIe или 40PIN GPIO

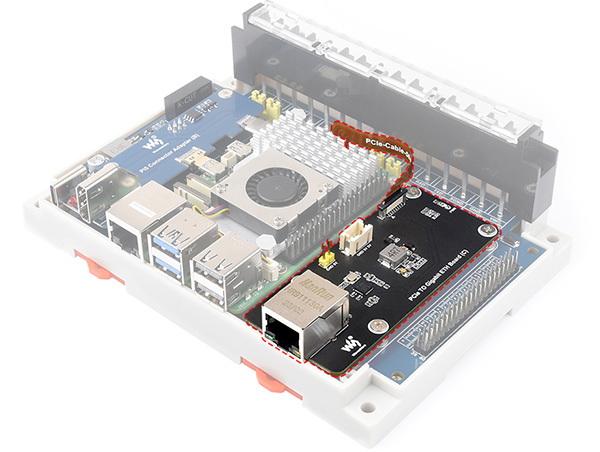

Совместимость с платой адаптера PCIe

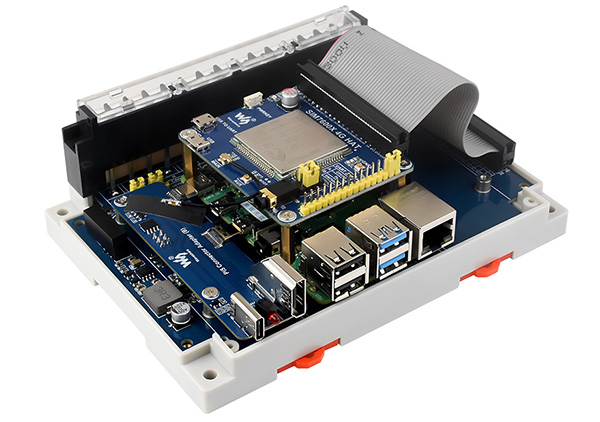

Поддерживает укладку с некоторыми HATs через 40-контактный разъем GPIO для Pi 4B / 5

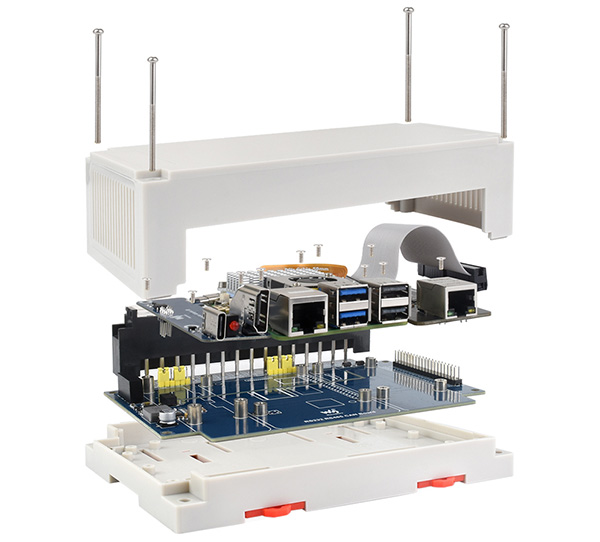

Инструкция по сборке

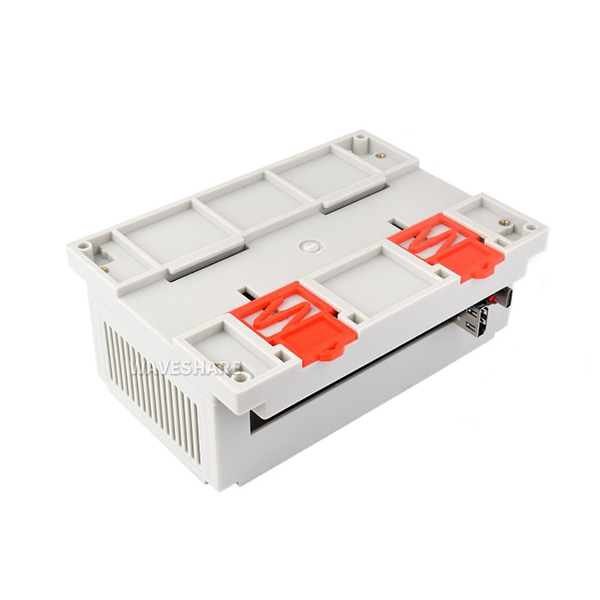

Корпус из экологически чистого пластика ABS. Поддерживает настенное и рельсовое крепление, что делает промышленный монтаж более гибким

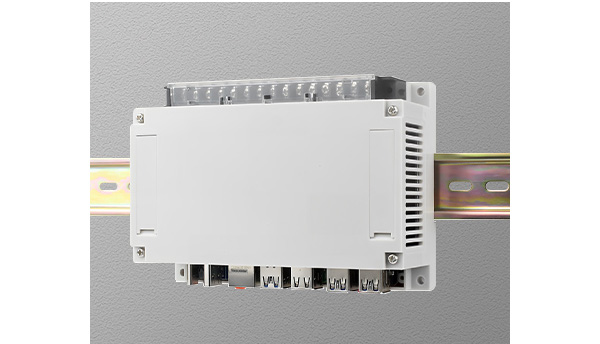

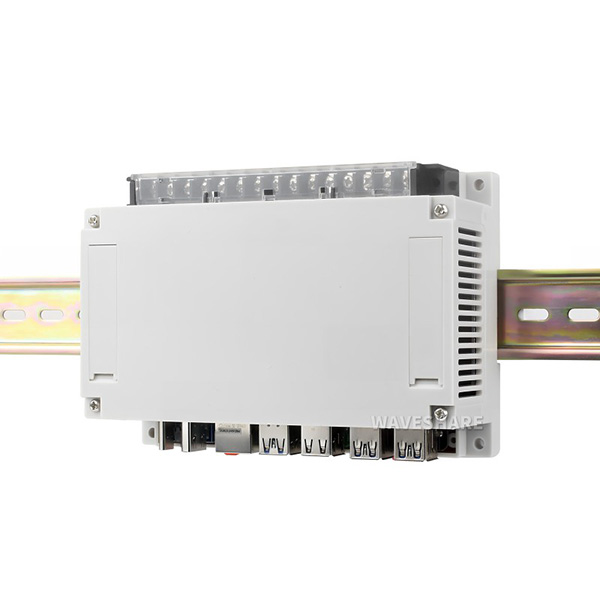

Поддерживает стандартную направляющую 35 мм

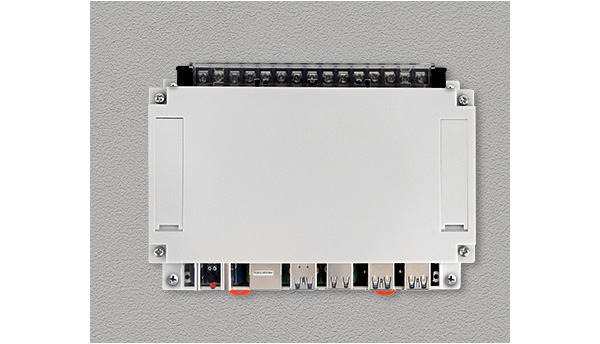

Опора для настенного монтажа

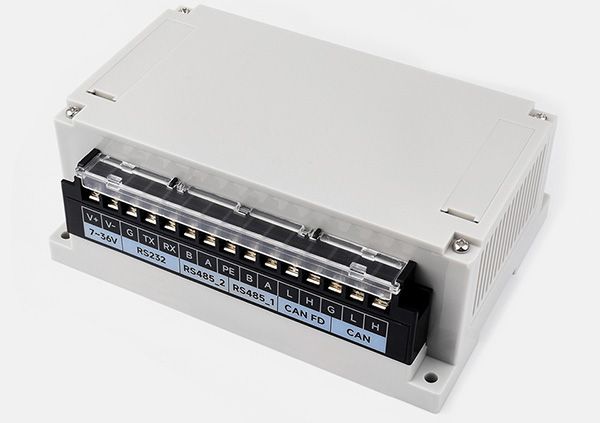

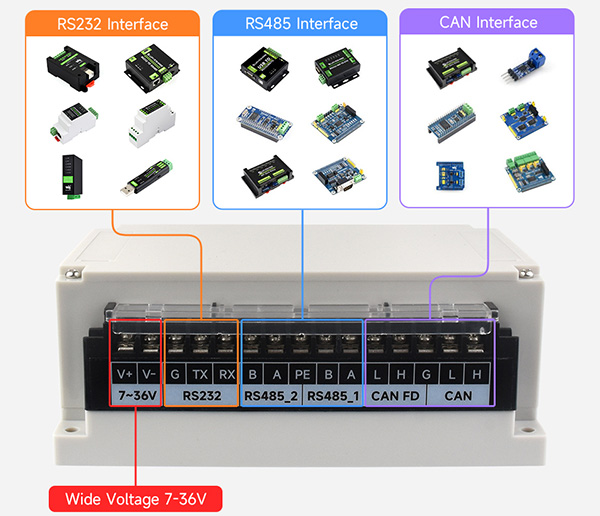

Интерфейс:

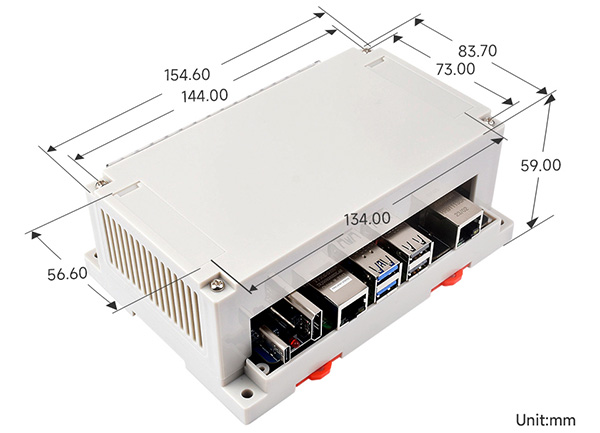

Размеры:
