Плата PCIe с модулем EG25-G-mPCIe, гигабитным Ethernet и USB 3.2 Gen1 для Raspberry Pi 5
Технические характеристики
| Бренд: | Waveshare |
|---|---|
| SKU: | 28557 |
| Part No.: | EG25-G 4G GbE USB3.2 HAT+ |
| Стандарт: | HAT+ |
| Совместимость: | Raspberry Pi 5 |
| USB: | 3xUSB 3.2 Gen1 |
| Ethernet: | 1x Gigabit Ethernet port |
| miniPCIe: | 1 х miniPCIe |
| Внешние размеры: | 85 х 56,5 мм |
| Вес: | 0.202 кг |
| Коммуникационные протоколы модуля EG25-G mPCIe: | TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS, FTPS, SMTPS, SSL, MMS, FILE |
| Передача данных LTE-FDD: | 150 Mbps (DL) / 50 Mbps (UL) |
| Передача данных LTE-TDD: | 130 Mbps(DL) / 30 Mbps(UL) |
| Передача данных HSPA+: | 42 Mbps (DL) / 5.76 Mbps (UL) |
| Передача данных EDGE: | 296 Kbps (DL) / 236.8 Kbps (UL) |
| Передача данных GPRS: | 107 Kbps (DL) / 85.6 Kbps (UL) |
Описание
Разъем PCIe для подключения к miniPCIe/GbE/USB3.2
Разъем PCIe для подключения к miniPCIe, порты Gigabit Ethernet и USB 3.2 Gen1
Разработан для Raspberry Pi 5, не требует драйверов, подключи и работай
Особенности:
- Новый обновленный стандарт HAT+
- Поддерживает автоматическое определение программного обеспечения/прошивки Raspberry Pi
- Основанный на оригинальном стандарте HAT, HAT + - это новый стандарт, представленный Raspberry Pi.
- Совместим с Raspberry Pi 40PIN GPIO,
- Подключаем и работаем.
- Интегрирован чип EEPROM для автоматической загрузки конфигурации платы, что упрощает процесс разработки.
- Имеет стандартные размеры, что обеспечивает идеальную совместимость с Raspberry Pi.
- Поддерживает питание через Raspberry Pi 40PIN GPIO
Возможные версии:
Разработан для Raspberry Pi 5, стандарт HAT+
Встроенный интерфейс PCIe для прямого подключения к Raspberry Pi 5 с помощью 16-контактного кабеля

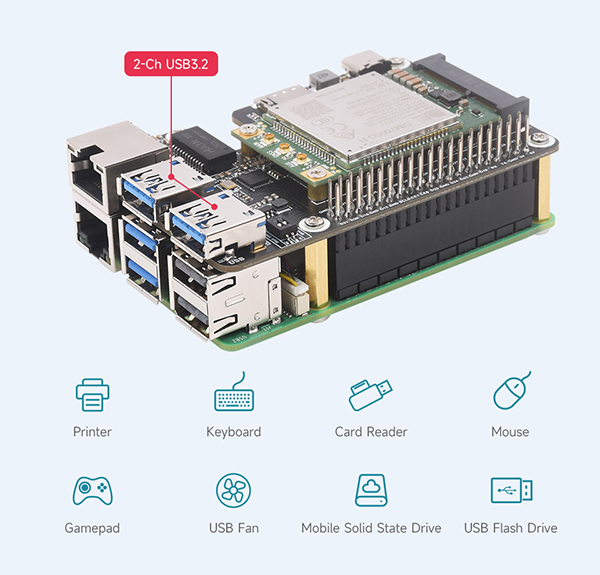

Дополнительные возможности USB Для Raspberry Pi 5
Интерфейс PCIe расширен до 2-х высокоскоростных портов USB 3.2 Gen1
для подключения большего количества периферийных устройств

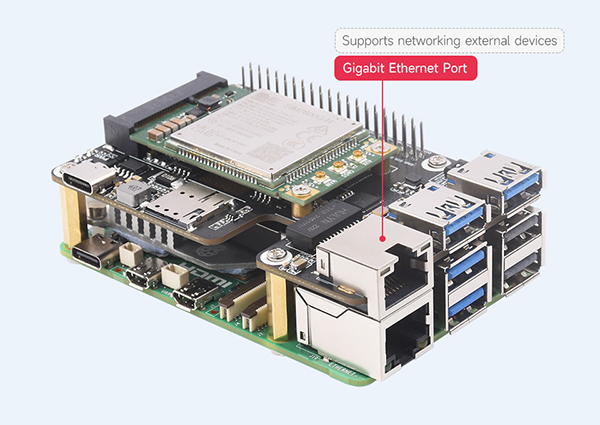

Расширенный 1-кратный гигабитный Ethernet-порт
оснащен высокопроизводительным гигабитным ETH-чипом RTL8153B,
продуманный дизайн сетевого порта, аккуратный и красивый
Измерение скорости сети
Поддержка Raspberry Pi OS / Ubuntu / OpenWRT и т.д., стабильная
и надежная скорость сети
Поддержка нескольких систем
Поддерживает такие системы, как Raspberry Pi OS, Ubuntu, OpenWRT и др.
Встроенный чип мониторинга питания и EEPROM
Мониторинг состояния питания в режиме реального времени, поддержка управления питанием через USB-порт с помощью программного обеспечения

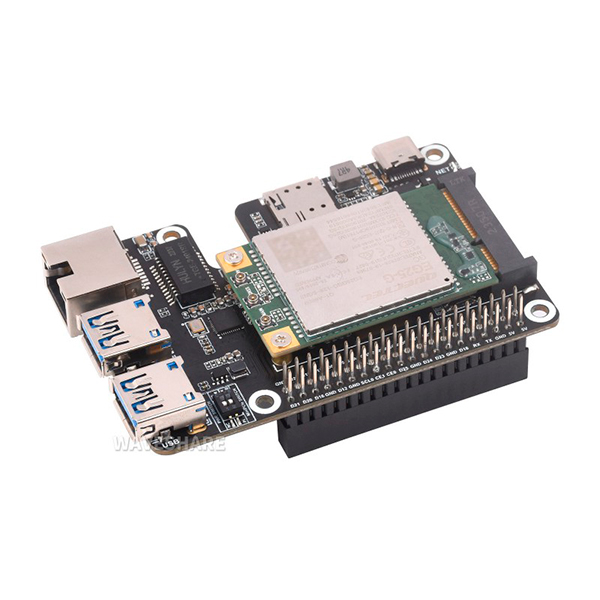

На борту:
- RTL8153B USB для преобразования в гигабитный ETH
- VL805 Чип-концентратор PCIe в USB 3.2 Gen1
- INA219 Чип контроля энергопотребления
- EEPROM для сохранения идентификатора шляпы и информации о продукте
- Разъем Raspberry Pi GPIO для подключения Raspberry Pi 5
- Разъем miniPCIe для подключения модуля 4G с интерфейсом miniPCIe
- 16-контактный интерфейс PCIe для подключения к интерфейсу PCIe Raspberry Pi 5
- Интерфейс Type-C для подключения к сети 4G Raspberry Pi или ПК через USB-кабель, обновление встроенного ПО или подключение к внешнему источнику питания
- Слот для Nano-SIM-карты для установки Nano-SIM-карты
- Порт Gigabit Ethernet со скоростью передачи данных до 1000 Мбит/с, совместимый со скоростью 100 Мбит/с
- Расширенные порты USB 3.2 Gen1 USB1~USB2
- DIP-переключатели для переключения на использование вывода GPIO D6 для управления включением / выключением питания модуля и переключения направления вывода сигнала USB модуля
- Индикатор сети Индикатор состояния сети модуля Индикатор
- PWR Индикатор питания
Определение распиновки
Как устанавливать:
Размеры платы:

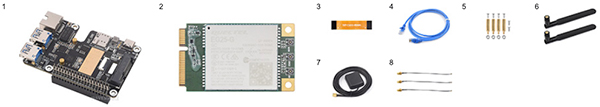

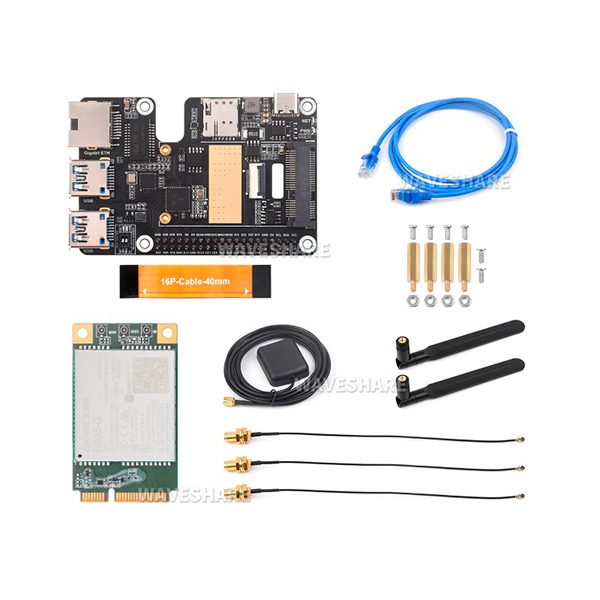

Комплектация:
- Разъем PCIe ДЛЯ подключения к miniPCIe GbE USB3.2 HAT+ x1

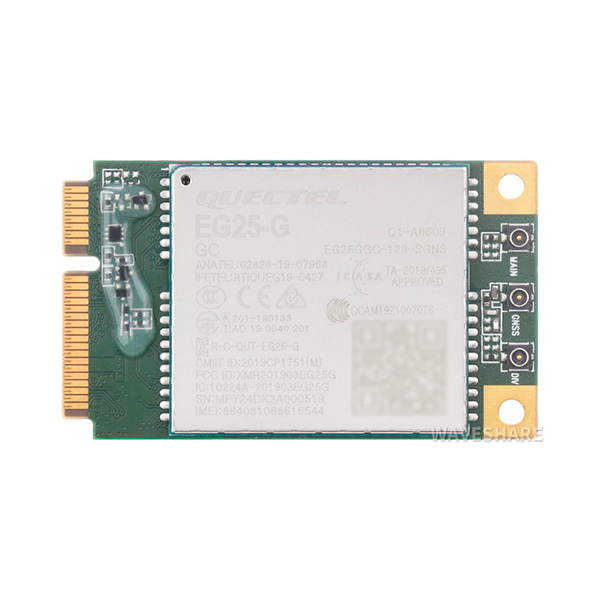

- EG25-G-mPCIe x1
- 16P-кабель-кабель длиной 40 мм x1
- Сетевой кабель длиной ~ 1,5 м x1
- Комплект винтов x1
- Антенна 2шт x1
- Пассивная GPS антенна x1
- Кабель SMA-IPEX-1 3шт x1
