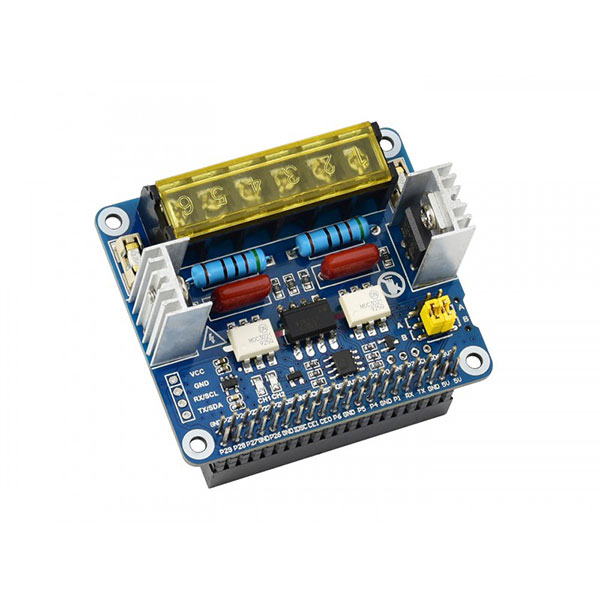

2-канальный симисторный модуль HAT для Raspberry Pi
Артикул: RASP17852
Цена: 1490 руб.
Есть в наличии
Технические характеристики
| Производитель: | Waveshare |
|---|---|
| SKU: | 17852 |
| Part No.: | 2-CH TRIAC HAT |
| Напряжение переменного тока: | 100 ~ 600 В |
| Переменный ток: | 0–20 А |
| Контроллер: | STM32F030 |
| Коммуникационная шина: | I2C/UART |
| Скорость передачи данных UART: | 1,2 ~ 921,6 кбит/с |
| Скорость передачи данных I2C: | 1024 кбит/с |
| Напряжение логического уровня: | 3,3 В/5 В |
| Размеры: | 65 × 56,5 (мм) |
| Вес: | 0,052 кг |
| - |
Описание
Контроллер STM32F0 MCU требует минимальных ресурсов Raspberry Pi, поддерживает связь по UART / I2C Схема RC-демпфера защищает симистор от перепадов напряжения Выходная мощность до 4400 Вт при идеальных условиях теплоотвода Изоляция с помощью оптопары предотвращает помехи от цепи высокого напряжения Индикатор для удобной проверки состояния симистора Зарезервированный интерфейс UART и I2C для работы с другими платами управления хостом Скорость передачи данных: до 921,6 кбит/с для UART, до 1024 кбит/с для I2C Поставляется с ресурсами для разработки и руководством (примеры на C и Python)
Интерфейс:

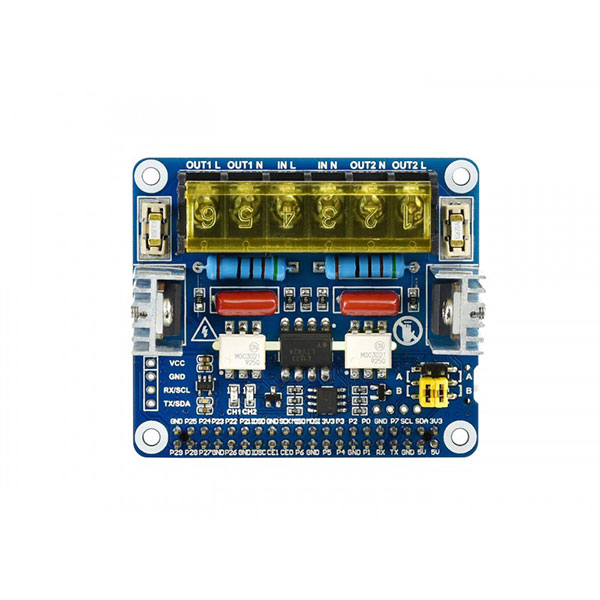

Двунаправленный симистор высокой мощности BTA24-600 Фоторазвязка MOC3021S, симисторный драйвер Фоторазвязка переменного тока LTV-824S Схема RC - амортизатора Операционный усилитель LM358DR Главный контроллер STM32F030F4P6 Силовой чип RT9193-33PB Выходной индикатор Плавкий предохранитель на 20 А

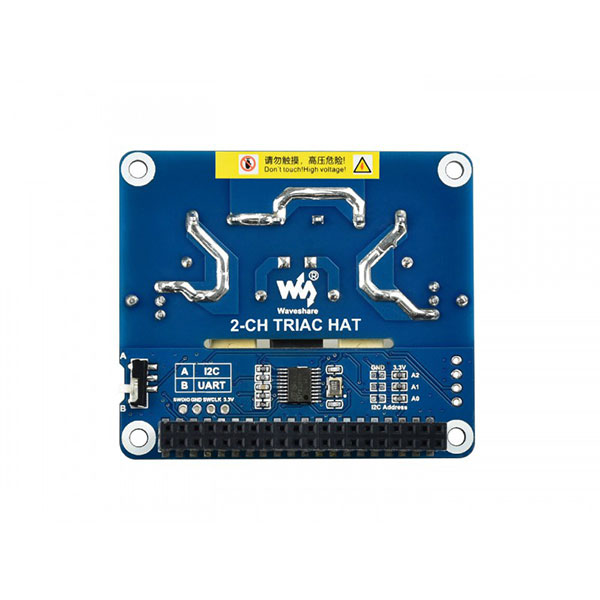

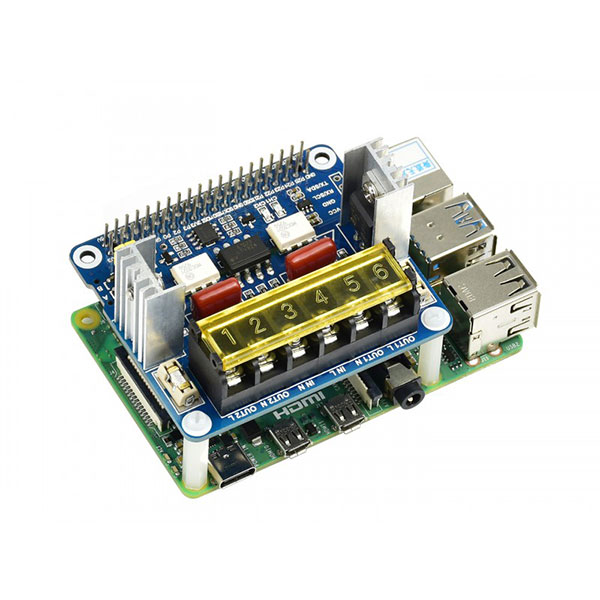

Стандартный 40-контактный разъем GPIO для Raspberry Pi Интерфейс управления MCU для использования с другими платами управления, такими как Arduino Вход переменного тока Выход переменного тока Выбор шины данных A: использовать шину Raspberry Pi I2C B: использовать шину Raspberry Pi UART Выбор режима A: режим I2C B: режим UART

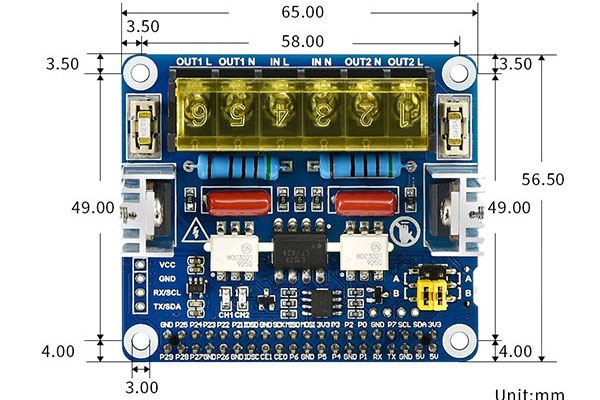

Размеры%
Комплектация:
2-канальный триак x1 Винты x1
