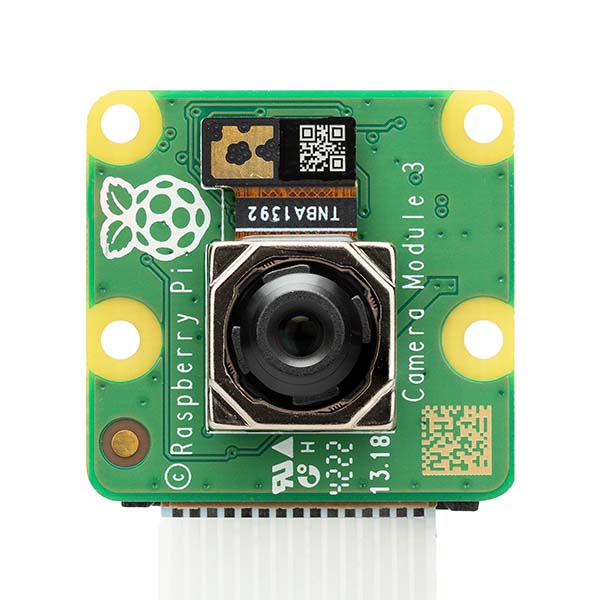

Камера Raspberry Pi Camera Module 3 Стандартная
Технические характеристики
| Производитель: | Raspberry Pi Foundation |
|---|---|
| Версия: | Стандартная |
| Датчик: | Sony IMX708 |
| Разрешение: | 11,9 мегапикселей |
| Размер датчика: | диагональ датчика 7,4 мм |
| Размер пикселя: | 1,4 мкм × 1,4 мкм |
| Горизонтальное/вертикальное: | 4608 × 2592 пикселей |
| Общие режимы видео: | 1080p50, 720p100, 480p120. |
| Выход: | RAW10 |
| ИК-фильтр: | Встроенный |
| Система автофокусировки: | фазовый автофокус |
| Размеры: | 25 × 24 × 11,5 мм (высота 12,4 мм для широких вариантов) |

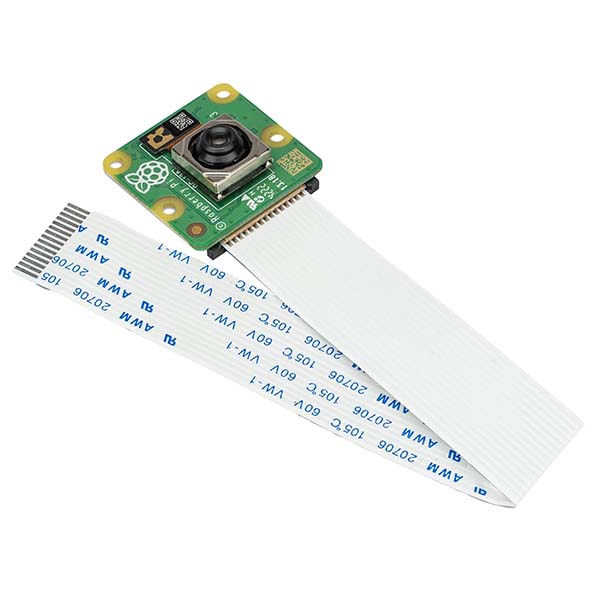

| Длина ленточного кабеля: | 150 мм |
| Кабельный разъем: | 15 × 1 мм FPC |
| Совместимость: | |
| - | Прямое подключение к различным вариантам Raspberry Pi, включая 4B/3B+/3A+/3B/2B/B+/A+, |
| - | Для серии Raspberry Pi 5/Zero/Zero 2 W требуется дополнительный кабель FPC |
Описание
Информация по камере с официального сайта
Особенности с первого взгляда
Официальный модуль камеры Raspberry Pi 3 с высоким разрешением и поддержкой автофокусировки, 12 МП, использует датчик IMX708 и совместим с платами серии Raspberry Pi. Модуль камеры Raspberry Pi 3 NoIR — это версия модуля ночного видения серии модулей камеры 3.
По сравнению со стандартной версией, версия ночного видения не имеет ИК-фильтра и поддерживает ночное видение при использовании инфракрасного освещения, а снимки, сделанные при дневном свете, будут красноватыми.
Благодаря высокому разрешению 12 МП эта серия камер предлагает следующие ключевые улучшения по сравнению с модулем камеры IMX219 8 МП V2:
- Более высокая чувствительность.
- Поддержка расширенного динамического диапазона (HDR) для лучшего качества фотографий.
- Обеспечивает активную автофокусировку и более свободный контроль фокусировки.
Работа с Raspberry Pi
- Прямое подключение к различным вариантам Raspberry Pi, включая 4B/3B+/3A+/3B/2B/B+/A+,
- Для серии Raspberry Pi 5/Zero/Zero 2 W требуется дополнительный кабель FPC
Функции
- 12-мегапиксельная CMOS-матрица с задней подсветкой (Sony IMX708)
- Высокое соотношение сигнал/шум (SNR)
- Встроенная 2D-динамическая коррекция пикселей дефектов (DPC)
- Фазовый автофокус (PDAF) для быстрой автофокусировки
- Функция QBC Re-мозаика
- Режим HDR (выход до 3 мегапикселей)
- Вывод последовательных данных CSI-2
- 2-проводная последовательная связь (поддерживает быстрый режим I2C и быстрый режим плюс)
- 2-проводное последовательное управление механизмом фокусировки
Технические характеристики
- Датчик: Sony IMX708
- Разрешение: 11,9 мегапикселей
- Размер датчика: диагональ датчика 7,4 мм
- Размер пикселя: 1,4 мкм × 1,4 мкм
- Горизонтальное/вертикальное: 4608 × 2592 пикселей
- Общие режимы видео: 1080p50, 720p100, 480p120.
- Выход: RAW10
- ИК-фильтр: Встроенный
- Система автофокусировки: фазовый автофокус
- Размеры: 25 × 24 × 11,5 мм (высота 12,4 мм для широких вариантов)
- Длина ленточного кабеля: 150 мм
- Кабельный разъем: 15 × 1 мм FPC
Согласие:
- FCC 47 CFR, часть 15, подраздел B, цифровое устройство класса B
- Директива по электромагнитной совместимости (ЭМС) 2014/30/ЕС
- Директива об ограничении использования опасных веществ (RoHS) 2011/65/ЕС
- Срок производства: модуль камеры Raspberry Pi 3 будет производиться как минимум до января 2030 года.
Характеристики объектива
Стандартный
- Эффективное фокусное расстояние 4,74 мм.
- f/1,8
- Диагональное поле зрения 75 градусов (при 16:9)
- Эквивалентное фокусное расстояние 35 мм примерно 28 мм (полная ширина) – 30 мм (кроп 3:2)
- Фокус 10см - бесконечность
