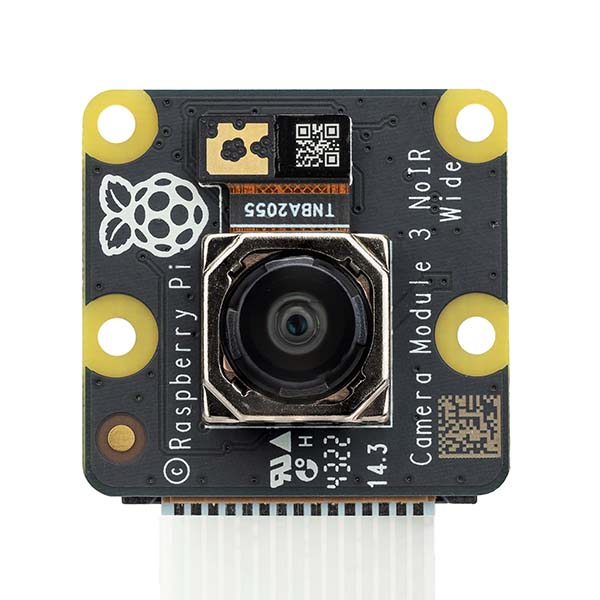

Камера Raspberry Pi Camera Module 3 NoIR Широкоульная 120° градусов

Описание

Камера Raspberry Pi Camera Module 3 NoIR Широкоульная 120° градусов— это новейшая модель в официальной линейке модулей камеры Raspberry Pi, предлагающая новый 12-мегапиксельный датчик изображения Sony IMX708, активную автофокусировку, улучшенную чувствительность при слабом освещении и поддержку HDR (расширенный динамический диапазон) для вашего Raspberry.

Чтобы использовать эту камеру с Raspberry Pi 5, вам понадобится купить кабель-переходник!

Чтобы использовать эту камеру с Raspberry Pi Zero, вам понадобится купить этот переходной кабель!

Эта версия NoIR чувствительна к инфракрасному излучению и не имеет инфракрасного (NoIR) фильтра на объективе, что делает ее идеальной для съемки инфракрасной фотографии и фото/видео в условиях слабого освещения (сумерки). Для ночной фотографии вам необходимо осветить цель инфракрасным светом. Новый модуль камеры 3 доступен со стандартным объективом с углом обзора 75° или широкоугольным объективом с углом обзора 120° (выберите версию перед добавлением в корзину), что дает вам больше возможностей для удовлетворения потребностей вашего конкретного проекта. У нас также есть стандартная версия, которая лучше подходит для съемки при дневном свете. Модуль поддерживает изображения с разрешением 4608x2592 пикселей и видео 4608x2592 @14 FPS/2304x1296 @56 FPS/1536x864 @120FPS. Когда HDR включен, разрешение ограничено 2304x1296 при 30 кадрах в секунду.

Совместимость

Аксессуары

Модуль камеры 3 механически идентичен предыдущему модулю камеры V2, за исключением секции переднего датчика. Новый сенсор больше по размеру и может не подходить ко всем предыдущим аксессуарам для камеры. Мы находимся в процессе обновления каждого аксессуара для камеры в магазине, чтобы указать совместимость в описаниях продуктов.

Программное обеспечение

Модуль камеры 3 можно использовать только с libcamera — предыдущие библиотеки raspistill/raspivid работать не будут. Вам потребуется обновить ОС Raspberry Pi, поскольку для модуля камеры 3 требуется новый драйвер и определенная версия libcamera.

Плата

Модуль камеры 3 совместим со всеми платами Raspberry Pi с полноразмерным разъемом камеры (разъем CSI). Чтобы использовать эту камеру с Raspberry Pi 5 (который имеет разъем CSI меньшего размера), вам потребуется использовать переходной кабель камеры Raspberry Pi 5. Чтобы использовать эту камеру с Raspberry Pi Zero (у которого разъем CSI меньшего размера), вам понадобится кабель-адаптер.

Функции

• 12-мегапиксельная CMOS-матрица с задней подсветкой (Sony IMX708)
• Высокое соотношение сигнал/шум (SNR)
• Встроенная 2D-динамическая коррекция пикселей дефектов (DPC)
• Фазовый автофокус (PDAF) для быстрой автофокусировки
• Функция QBC Re-мозаика
• Режим HDR (выход до 3 мегапикселей)
• Вывод последовательных данныхCSI-2
• 2-проводная последовательная связь (поддерживает быстрый режим I2C и быстрый режим плюс)
• 2-проводное последовательное управление механизмом фокусировки

Технические характеристики

• Датчик: Sony IMX708
• Разрешение: 11,9 мегапикселей
• Размер датчика: диагональ датчика 7,4 мм
• Размер пикселя: 1,4 мкм × 1,4 мкм
• Горизонтальное/вертикальное: 4608 × 2592 пикселей
• Общие режимы видео: 1080p50, 720p100, 480p120
• Выход: RAW10
• ИК-фильтр: Нет (NoIR)
• Система автофокусировки: фазовый автофокус
• Размеры: 25 × 24 × 11,5 мм (высота 12,4 мм для широких вариантов)
• Длина ленточного кабеля: 150 мм
• Кабельный разъем: 15 × 1 мм FPC

Согласие:

• FCC 47 CFR, часть 15, подраздел B, цифровое устройство класса B
• Директива по электромагнитной совместимости (ЭМС) 2014/30/ЕС
• Директива об ограничении использования опасных веществ (RoHS) 2011/65/ЕС
• Срок производства: модуль камеры Raspberry Pi 3 будет производиться как минимум до января 2030 года.

Характеристики объектива

Стандартный

• Эффективное фокусное расстояние 4,74 мм.
• f/1,8
• Диагональное поле зрения 75 градусов (при 16:9)
• Эквивалентное фокусное расстояние 35 мм примерно 28 мм (полная ширина) – 30 мм (кроп 3:2)
• Фокус 10см - бесконечность

Широкоугольная

• Эффективное фокусное расстояние 2,75 мм.
• f/2,2 Диагональ поля зрения 120 градусов (при 16:9)
• Эквивалентное фокусное расстояние 35 мм примерно 16 мм (полная ширина) – 18 мм (кроп 3:2)
• Фокус 5см

Комплектция:

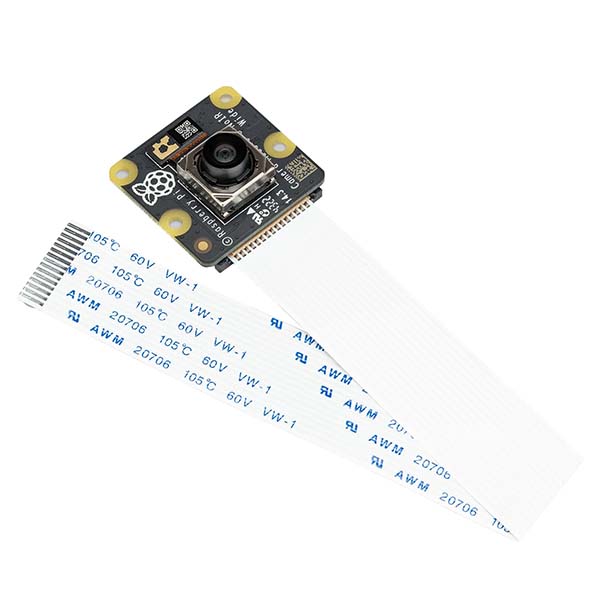

•  модуль камеры Raspberry Pi 3 NoIR Standart
•  Плоский шлейф для камеры длиной 150 мм (подключен к модулю камеры)
