Комплект мини-компьютера для Raspberry Pi 5 Waveshare Module Box-B

Описание

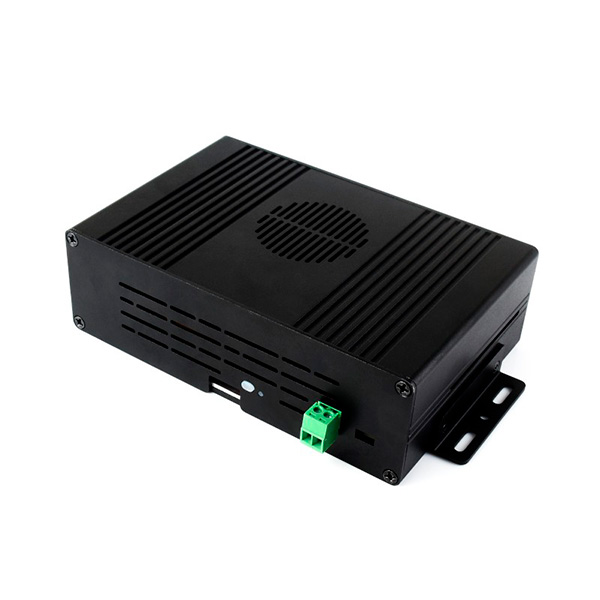

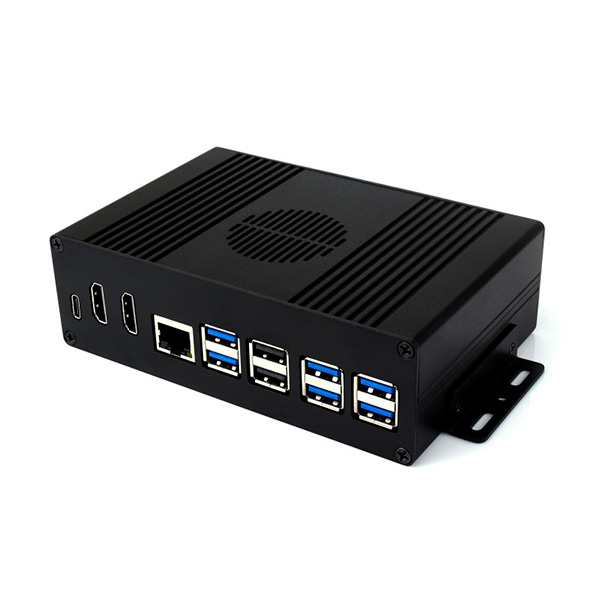

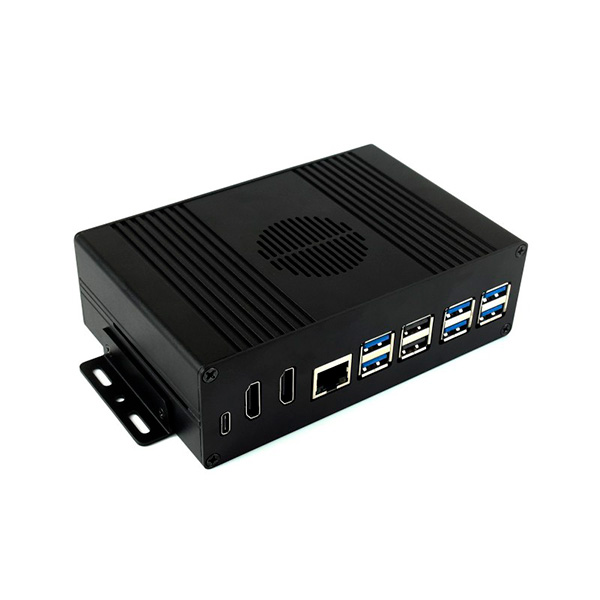

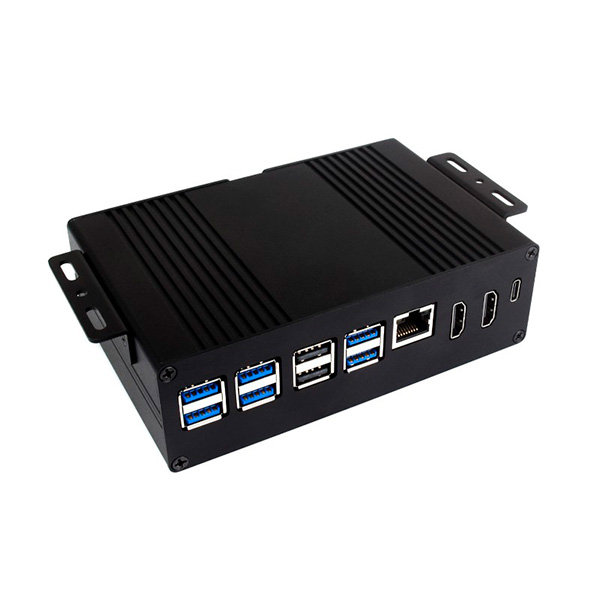

Waveshare Pi5 Module BOX - это многофункциональный комплект для мини-компьютера, разработанный для Raspberry Pi 5. Корпус этого комплекта изготовлен из алюминиевого сплава, и Waveshare предлагает три варианта этого комплекта, первый из которых - модуль Pi5 BOX-A (PCIe для подключения к Gigabit Ethernet), модуль Pi5 BOX-B (PCIe для подключения к 4-канальному USB 3.2 Gen1) и модуль Pi5 BOX-C (Интерфейс PCIe к M.2).

Многофункциональный комплект мини-компьютеров "все в одном" обеспечивает достаточно внутреннего пространства для размещения различных устройств, поэтому его можно сконфигурировать с помощью адаптера GbE Ethernet, 4-канального адаптера USB 3.2 или адаптера PCIe NVMe. В корпус будет встроен адаптер Pi5 HDMI и Type-C, который обеспечивает два выхода 4K и два варианта питания. В конструкции корпуса предусмотрены различные вентиляционные отверстия для отвода воздуха и возможность установки охлаждающего вентилятора, который помогает сохранять прохладу внутри корпуса.

Модуль Pi5 BOX-A: поддерживает подключение PCIe к порту Gigabit Ethernet

Модуль Pi5 BOX-B: Поддерживает расширение PCIe до 4-канальных портов USB3.2 Gen1.

Модуль Pi5 BOX-C: Поддерживает расширение интерфейса PCIe до интерфейса M.2

Увеличенное внутреннее пространство, богатые встроенные интерфейсы с возможностью расширения

Поставляется с адаптером Pi5 HDMI и Type-C

Адаптер Type-C, два разъема HDMI и винтовая клемма

Для упрощения подключения к периферийным устройствам

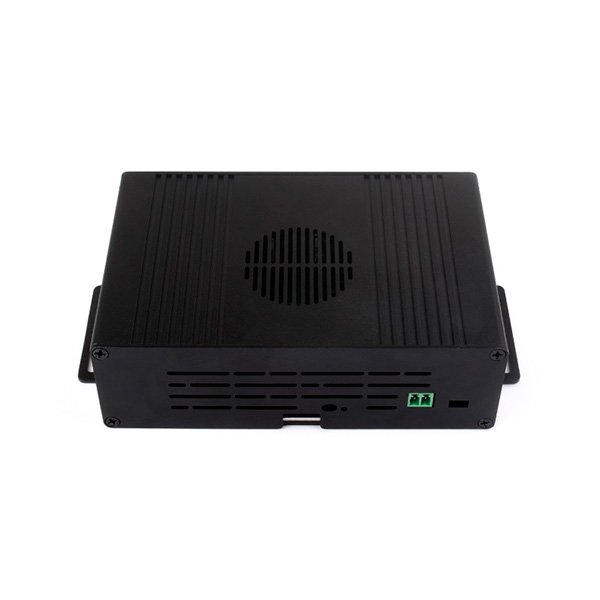

Поддерживают два способа подключения источника питания - с лицевой или тыльной стороны

Два выхода 4K

Специальные вентиляционные отверстия для эффективного отвода тепла

Поддерживает установку охлаждающего вентилятора для лучшего отвода тепла

Сборка:

Подготовьте винты, как показано выше

Сначала подключите плату адаптера HDMI к Raspberry Pi 5 и закрепите их на базовой плате из белого алюминиевого сплава с помощью винтов 7x ①.

Затем установите плату расширения PCIe в соответствии с приобретенной вами версией

(в качестве примера мы возьмем адаптер PCIe to Gigabit Ethernet) на опорную пластину из белого алюминиевого сплава с помощью винтов 2x ①

и подсоедините кабель питания и отладочный кабель UART, как показано на рисунке. Отложите его для последующего использования.

Прикрепите к корпусу два настенных кронштейна с помощью винтов 2x ② и заднюю панель с помощью винтов 2x ③.

Затем установите силиконовую кнопку в положение, показанное на рисунке.

Вставьте Raspberry Pi 5, адаптеры и базовую панель, собранные на шаге 2, горизонтально в нижнюю планку корпуса.

Будьте осторожны, чтобы не сместить силиконовую кнопку.

Совместите переднюю панель с интерфейсами и закрепите ее винтами 2x ③.

Установите верхнюю крышку и закрепите ее винтами 4x ③ для завершения сборки.

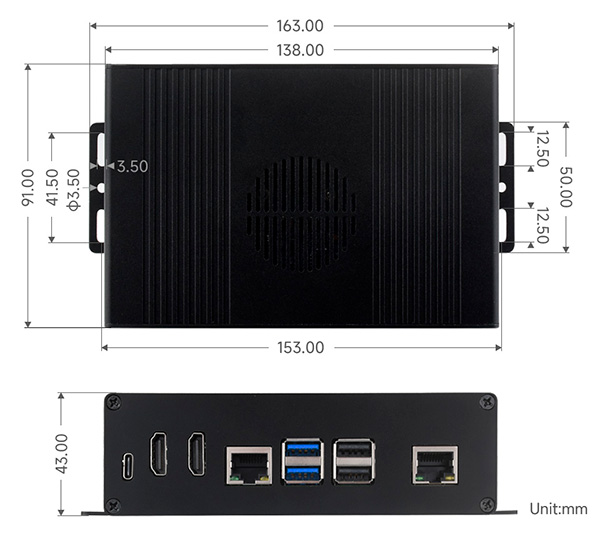

Внешние размеры (одинаковы для всех трех вариантов):

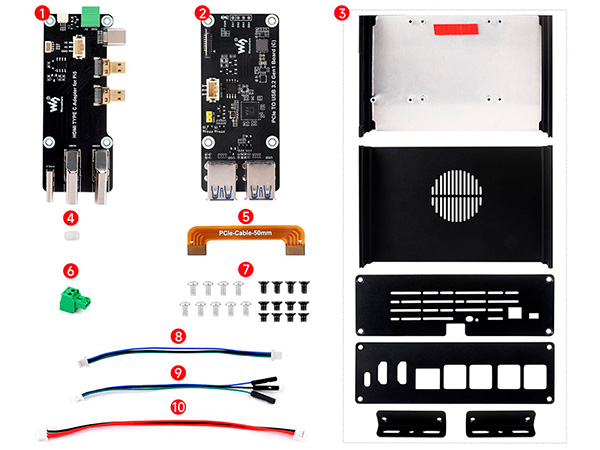

Комплектация:

1. Переходник Pi5 HDMI и Type-C x1
2. Переходник PCIe на 4-канальный USB 3.2 Gen1 x1
3. Металлический корпус и основание из белого алюминиевого сплава x1
4. Силиконовая кнопка x1
5. Кабель PCIe x1
6. Винтовая клемма x1
7. Набор винтов x1
8. 3-контактный кабель SH1.0 x1
9. 3-контактный кабель squid SH1.0 x1
10. 3-контактный кабель PH2.0 x1
