Корпус ARGON ONE V5 для Raspberry Pi 5, с двумя слотами M.2 NVMe PCIe

Описание

Корпус ARGON ONE V5 для Raspberry Pi 5, с двумя слотами M.2 NVMe PCIe, корпус из алюминиевого сплава, со встроенным вентилятором охлаждения, совместим со стандартными модулями Raspberry Pi HAT

• Корпус из алюминиевого сплава для эффективного отвода тепла
• Встроенный 30-миллиметровый ШИМ-вентилятор для более эффективного контроля температуры обеспечивает активное охлаждение и оптимальную производительность при высоких нагрузках
• Два встроенных порта HDMI позволяют подключать два дисплея с высоким разрешением, что идеально подходит для многозадачной работы и воспроизведения мультимедиа
• Два дополнительных порта USB 2.0 на передней панели обеспечивают более удобный доступ к периферийным устройствам, повышая удобство и гибкость использования
• Встроенный ЦАП с разъёмом для подключения микрофона 3,5 мм и разъёмом для подключения наушников, обеспечивающий более качественное звучание
• Встроенные два слота NVMe PCIe обеспечивают высокоскоростное хранение данных для Raspberry Pi 5, а также повышают скорость доступа к данным и расширяемость (PCIe Gen 2.0, 500 МБ/с на канал)
• Совместим со стандартными модулями Raspberry Pi HAT для расширения функциональност

Wiki:

СОВМЕСТИМ СО СЛЕДУЮЩИМИ НАКОПИТЕЛЯМИ M.2 NVME:

Два слота M.2 NVMe PCIe

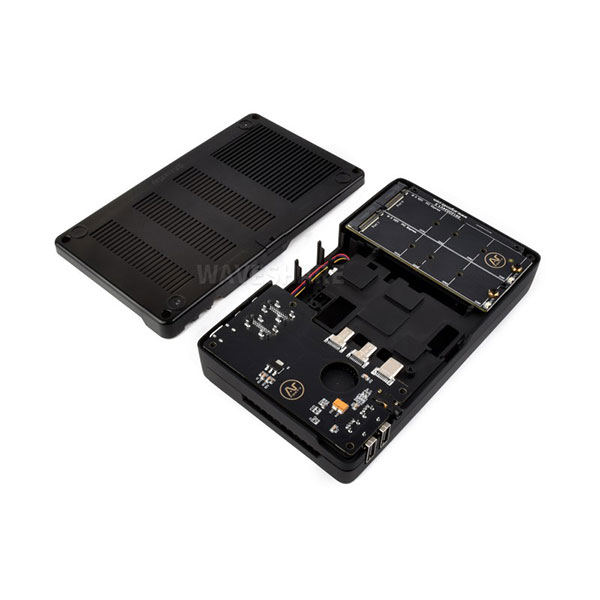

Корпус из алюминиевого сплава для Raspberry Pi 5

Для справки: Raspberry Pi 5 и накопитель M.2 NVMe в комплект не входят.

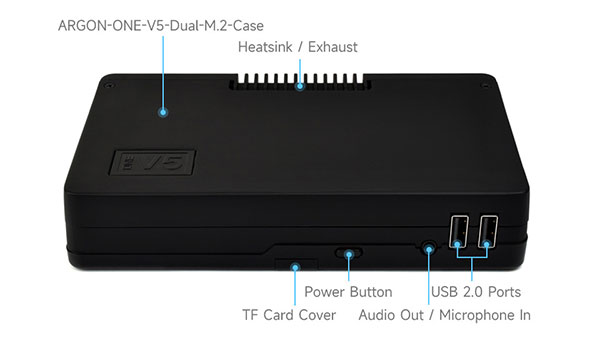

Интерфейс:

Инструкции по сборке:

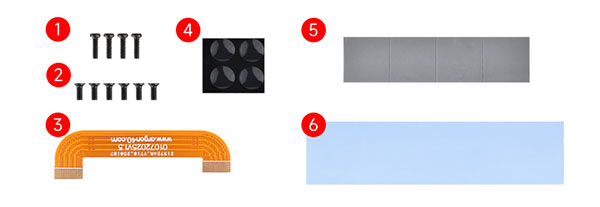

Подготовьте аксессуары:

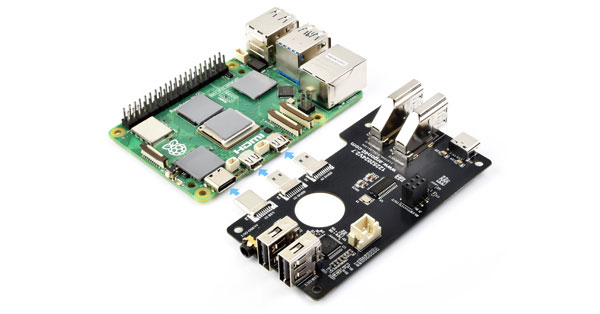

1. Подключите Raspberry Pi 5 к плате HDMI-USB2-Audio и установите термопрокладки ⑤ в местах, указанных на изображении.

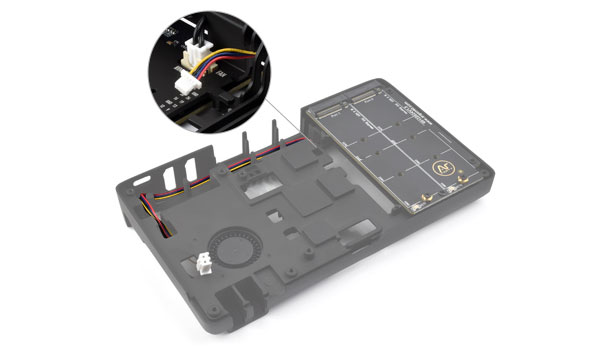

2. Пропустите кабель ШИМ-вентилятора и кабель питания NVMe через направляющие стойки в задней части корпуса Argon ONE V5, как показано на рисунке выше.

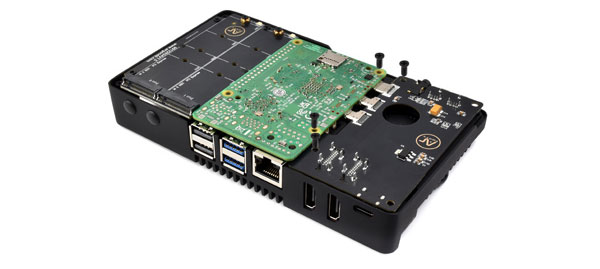

3. Установите Raspberry Pi 5 и плату HDMl-USB2-Audio в корпус V5, как показано на рисунке выше, и закрепите их с помощью 4 винтов ②.

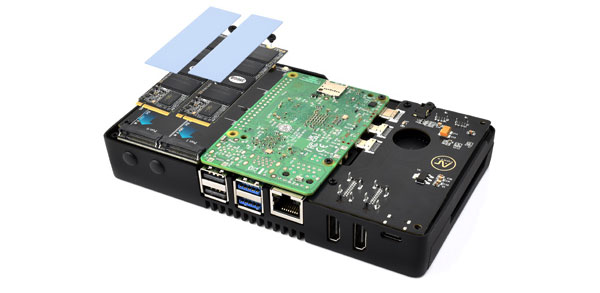

4. Установите накопители M.2 NVMe (не входят в комплект) в два слота NVMe PCIe. Затем установите термопрокладки из синего силикона ⑥ на накопители NVMe.

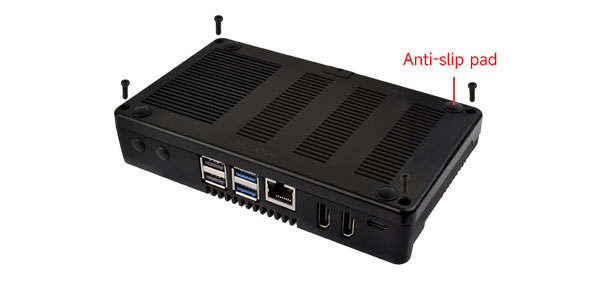

5. Закрепите средний и нижний корпуса с помощью 4 винтов ① и установите противоскользящие накладки ④ в каждом углу, как показано на рисунке.

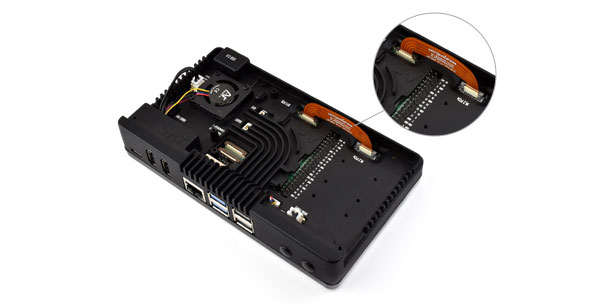

6. Подключите кабель PCle ③ к плате NVMe и порту PCle Raspberry Pi 5. Убедитесь, что сторона с МЕДЬЮ обращена к стороне с БЕЛЫМ ПОКРЫТИЕМ порта PCIe.

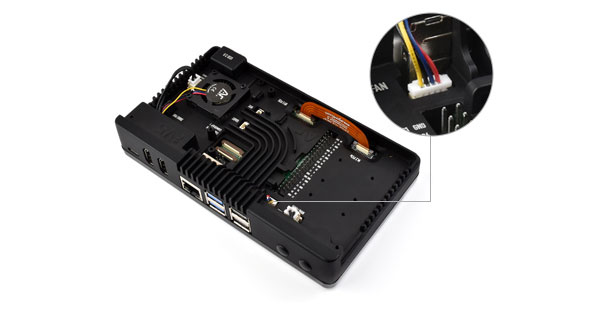

7. Подключите кабель питания платы NVMe к разъёму, указанному на рисунке

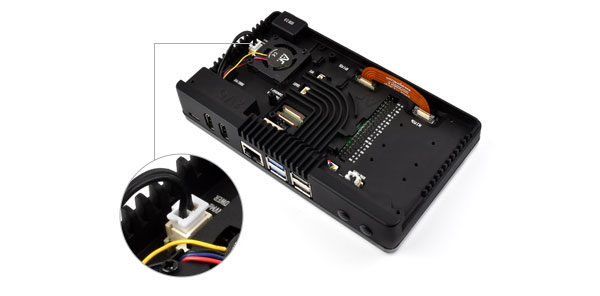

8. Подключите кабель питания охлаждающего вентилятора к открытому порту Raspberry Pi 5 FAN.

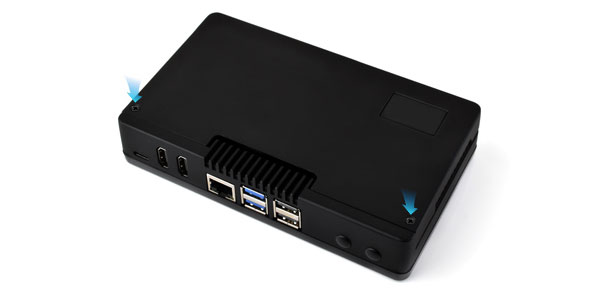

9. Установите верхнюю крышку и закрепите её двумя винтами ②, чтобы завершить сборку.

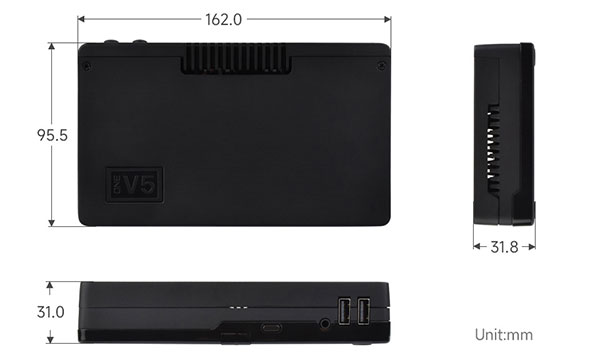

Размеры:

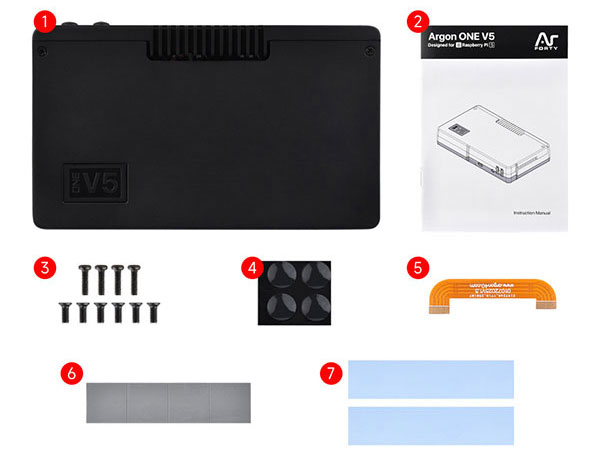

Комплектация:

1. Металлический корпус (со встроенным вентилятором) x1
2. Руководство по эксплуатации x1
3. Упаковка винтов x1
4. Чёрная противоскользящая резина, 4 шт. x 1
5. Кабель PCIe x1
6. Термопрокладка, 4 шт. x1
7. Синяя термопрокладка, 2 шт. x1
