Описание

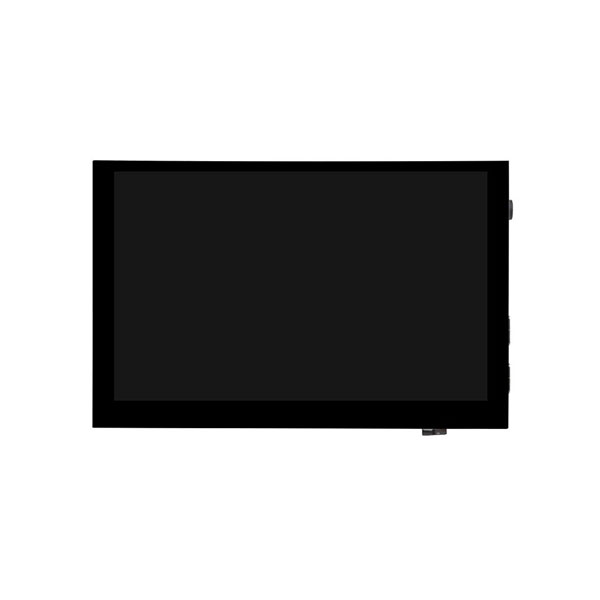

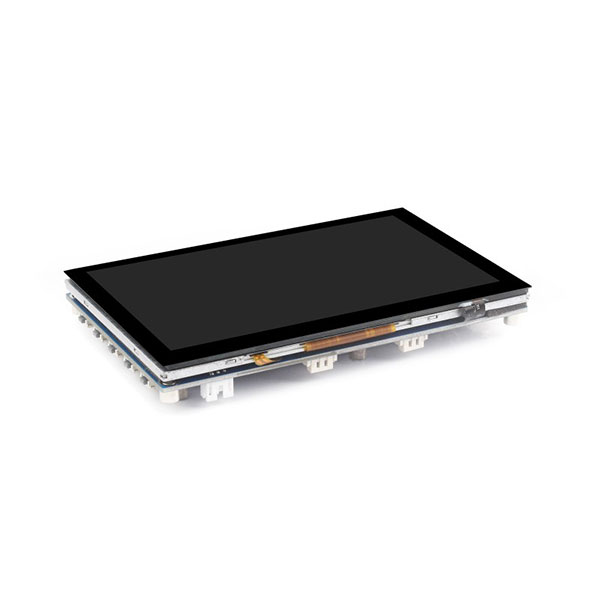

5-дюймовый сенсорный экран высокой яркости, 1024x600 пикселей, панель из закалённого стекла, интерфейс HDMI, панель IPS
Ссылка WIKI
5" сенсорный экран HDMI
Высокая яркость 800 кд/м² | 1024×600 пикселей | Встроенная конструкция

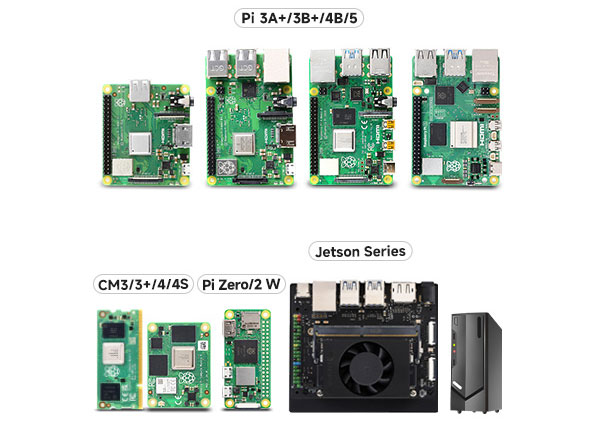

Поддержка устройств и систем
Поддерживает ОС Raspberry Pi, 5-точечное/одноточечное касание, без драйверов
Поддерживает Ubuntu / Kali / WIN10 IoT, одноточечное касание, без драйверов
Поддерживает Retropie, без драйверов
Поддерживает все версии Raspberry Pi
Серия Jetson
Поддерживает платы серии Jetson Nano / TX2 / Xavier NX / Orin
Поддерживает Ubuntu, одноточечное касание, без драйверов
ПК
Поддерживает Windows 11 / 10 / 8.1 / 8 / 7, 5-точечное/одноточечное касание, без драйверов

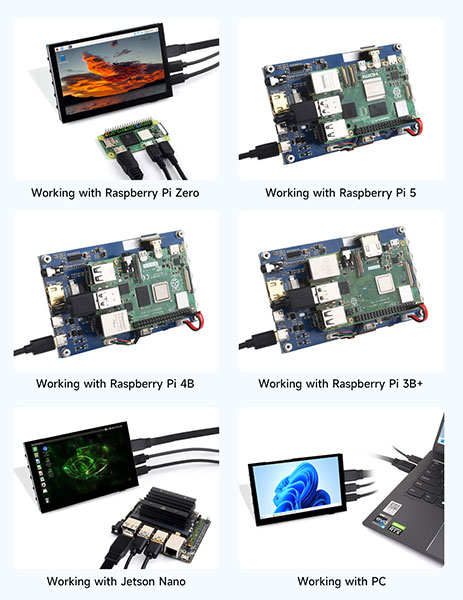

Примеры подключения:
* Для справки, вышеуказанные платы контроллера или хосты в комплект не входят
Установка:

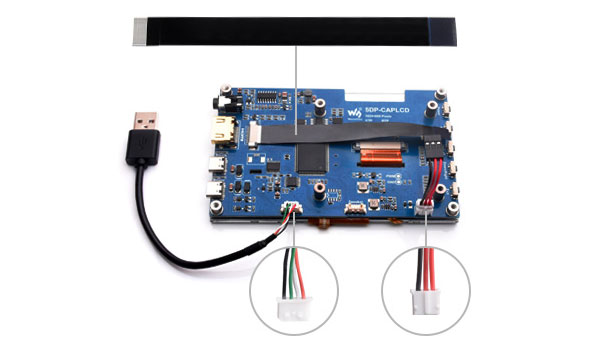

Шаг 1:

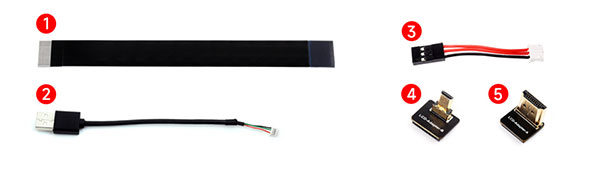

Подсоедините кабели ①, ② и ③ к соответствующим разъёмам, как показано на рисунке:

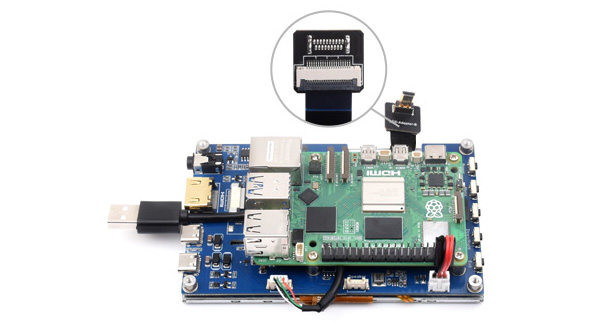

Шаг 2:

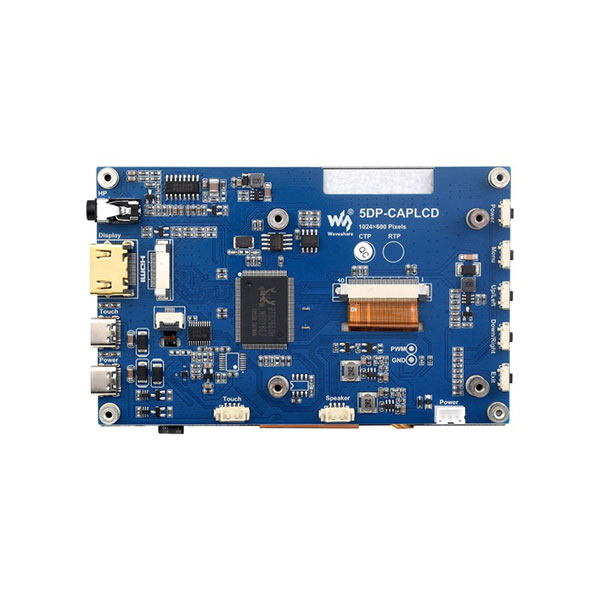

Установите Raspberry Pi 5 на печатную плату ЖК-дисплея, подключите адаптер HDMI ④ к кабелю ① (выберите адаптер HDMI ④ или ⑤ в зависимости от модели Raspberry Pi), а затем подключите его к порту HDMI Raspberry Pi:
Шаг 3:

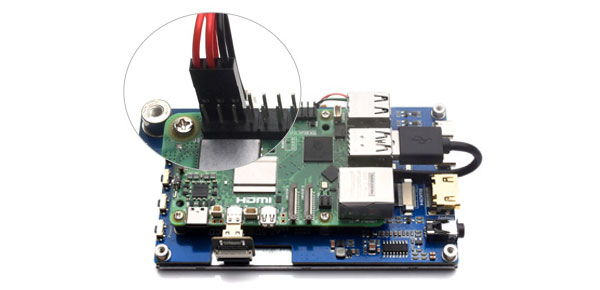

Подключите кабель ② к USB-порту Pi и подключите кабель ③ к контактам GPIO 5 В и GND, как показано на рисунке:
Шаг 4:

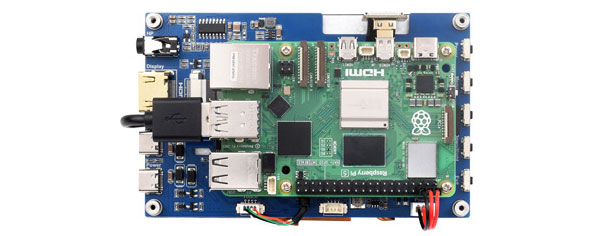

Соберите устройство, как показано на рисунке, и убедитесь, что все соединения выполнены правильно, затем подключите его к источнику питания 5 В и включите:
* Для справки, вышеуказанные платы контроллера или хосты в комплект не входят

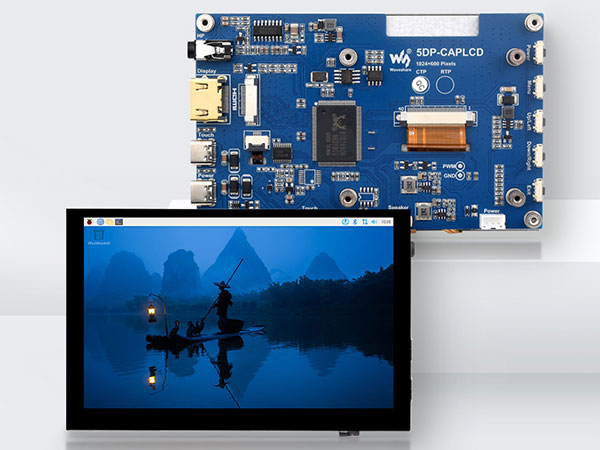

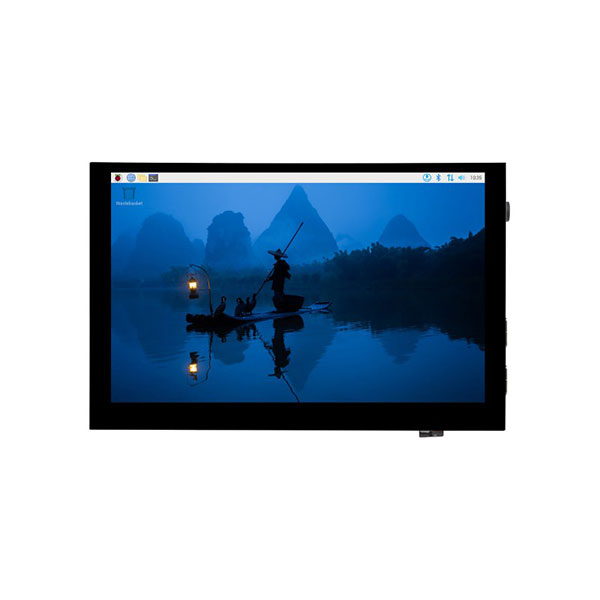

Полноцветная панель IPS-дисплея
Высокое разрешение 1024 × 600
IPS-Панель с Широким Углом обзора 178 °
По сравнению с другими панелями TN этот сенсорный IPS-дисплей имеет широкий угол обзора 178°, обеспечивая превосходное качество изображения и видео даже при просмотре под углами.
Дисплей с высоким разрешением
Разрешение 1024 × 600 обеспечивает чёткое изображение и яркую цветопередачу
Панель дисплея IPS с широким углом обзора
Отличная цветопередача и угол обзора до 178°

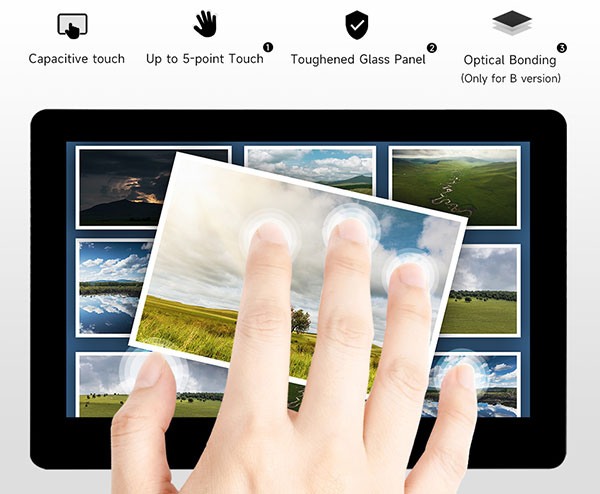

5-точечный емкостный сенсорный экран
Касание до 5 точек, в зависимости от операционной системы
Панель из закаленного стекла с твердостью до 6H

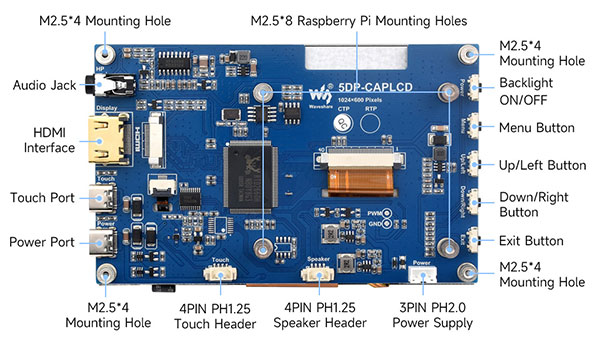

Интерфейс:

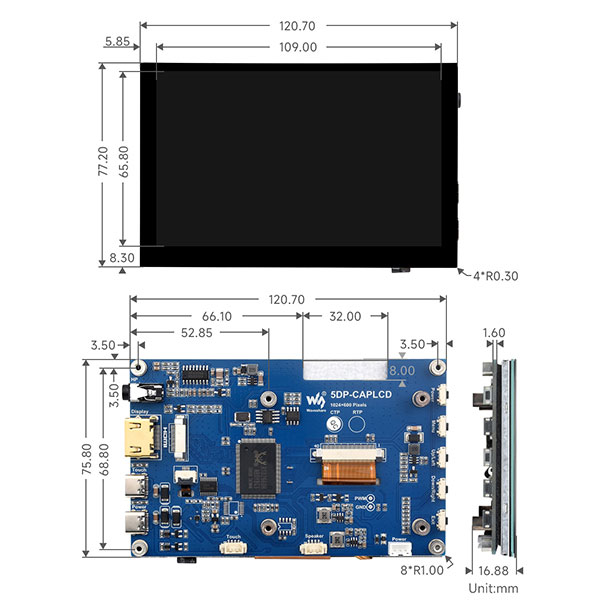

Размеры:

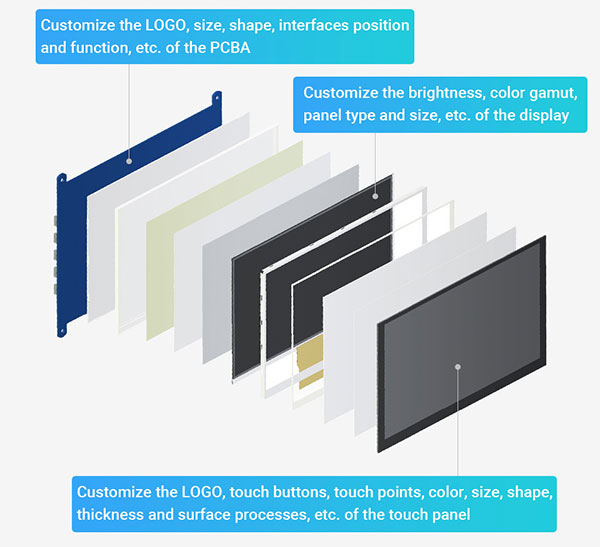

Поддержка настройки сенсорного экрана
Поддержка следующих способов настройки сенсорного дисплея в массовом порядке

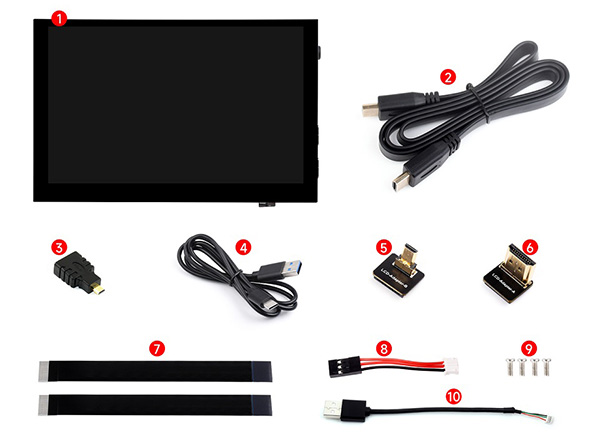

Комплектация:
- 5DP-CAPLCD-H x1
- Кабель HDMI ~ 1 м x1
- Адаптер HDMI к Micro HDMI x1
- Кабель USB Type A-Type C ~ 1 м x1
- Адаптер Micro HDMI x1
- Адаптер HDMI x1
- 20-КОНТАКТНЫЙ кабель FFC (2шт) x1
- 3-контактный кабель x1
- Упаковка винтов x1
- PH1.25 4PIN для подключения кабеля типа A x1
