Плата ввода-вывода Raspberry Pi Compute Module 4

Описание

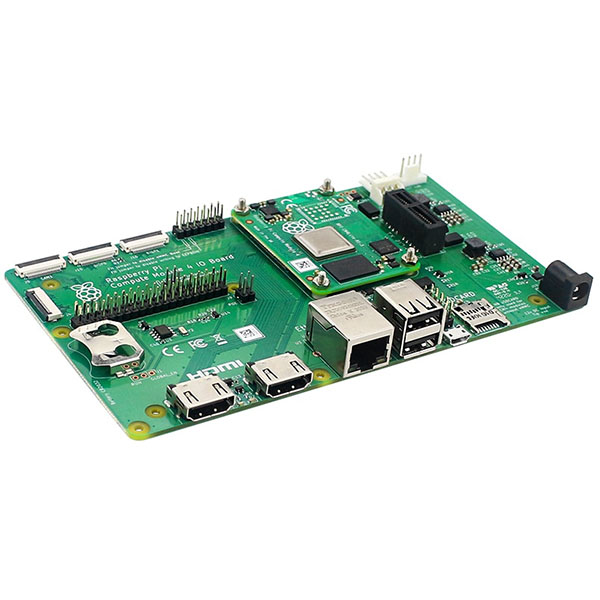

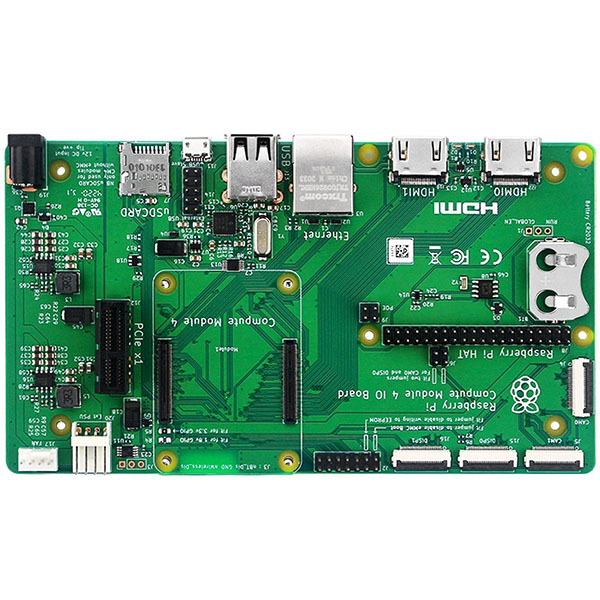

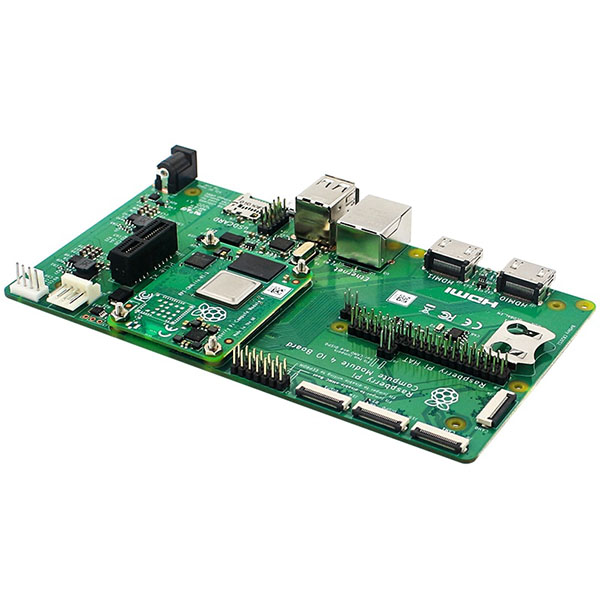

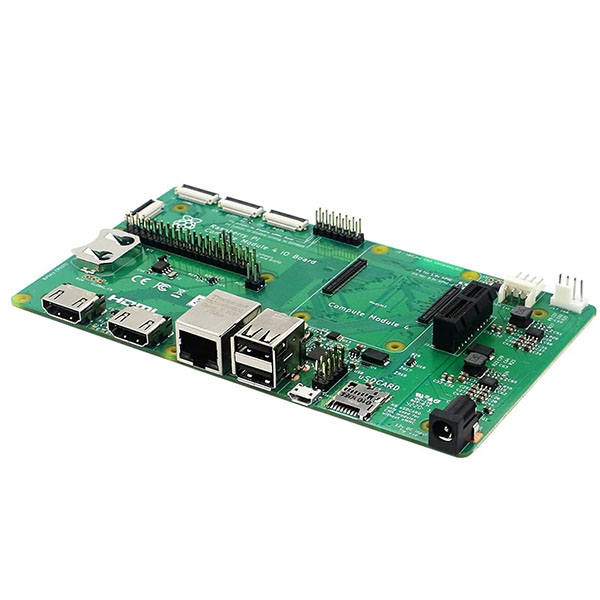

Плата ввода-вывода Compute Module 4 является дополнительной платой для Raspberry Pi Compute Module 4 (поставляется отдельно). Он предназначен для использования как в качестве системы разработки для Compute Module 4, так и в качестве встроенной платы, интегрированной в конечные продукты.
Плата ввода-вывода предназначена для быстрого создания систем с использованием нестандартных компонентов, таких как HAT и карты PCIe, которые могут включать NVMe, SATA, сеть или USB. Основные пользовательские разъемы расположены вдоль одной стороны, чтобы упростить монтаж.
Плата ввода-вывода Compute Module 4 также предоставляет отличный способ создания прототипов систем с использованием Compute Module 4.

Технические характеристики:

Разъем внешнего питания (+ 12В, + 5В)
2 полноразмерных разъема HDMI 2.0
2 x USB 2.0 разъема, с разъемом для двух дополнительных разъемов
Gigabit Ethernet RJ45 с поддержкой PoE
Разъем Micro USB для обновления Compute Module 4
Разъем для карты MicroSD для вариантов Compute Module 4 Lite (без eMMC)
Разъем PCIe Gen 2 x1
Стандартный разъем вентилятора
2 x MIPI DSI Display FPC коннектора (22-контактный кабель с шагом 0,5 мм)
2 x MIPI CSI-2 разъема камеры FPC (22-контактный кабель с шагом 0,5 мм)
Стандартные разъемы Raspberry Pi HAT
Часы реального времени с батарейным отсеком и возможностью пробуждения Compute Module 4
Различные перемычки для отключения определенных функций, например беспроводное соединение, запись EEPROM
