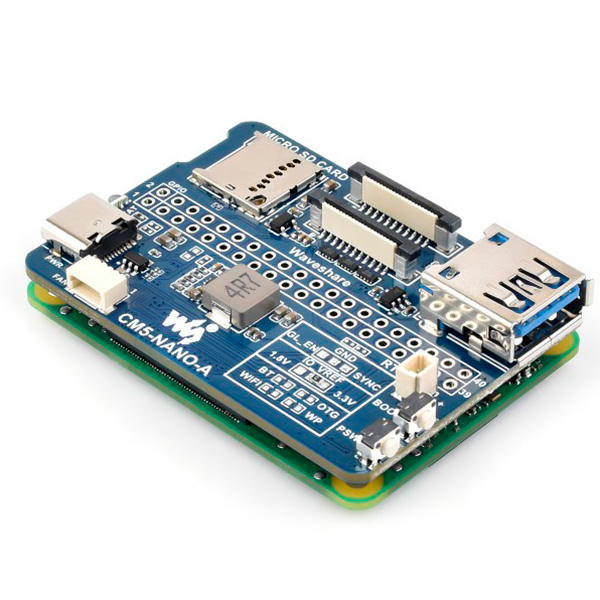

Nano Base Board (A) - мини-плата для Raspberry PI CM5
Технические характеристики
| SKU: | 29307 |
|---|---|
| Бренд: | Waveshare |
| Разъем CM5: | подходит для всех вариантов вычислительного модуля 5 поколения |
| Разъем: | Raspberry Pi 40PIN GPIO интерфейс × 1 |
| USB: | Порт USB 3.2 Gen1 Type A × 1 |
| MIPI: | Интерфейс MIPI 4-Lane × 2 (22-контактный 0,5-мм FPC-разъем) |
| Хранилище: | Разъем для карты TF для вариантов Compute Module 5 Lite (без eMMC) |
| Потребляемая мощность: | 5В |
| Размеры: | 55 × 40 мм. |
| Вес: | 0,015 кг |
Описание
Мини-плата ввода-вывода вычислительного модуля Raspberry Pi 5, (CM5-NANO-A) представляет собой базовую плату, которую можно использовать с вычислительным модулем Raspberry Pi 5. Благодаря мощным функциям, интегрированным в компактную конструкцию, она при этом имеет такой же размер как CM5 с интерфейсом USB3.2 Gen1 на борту.

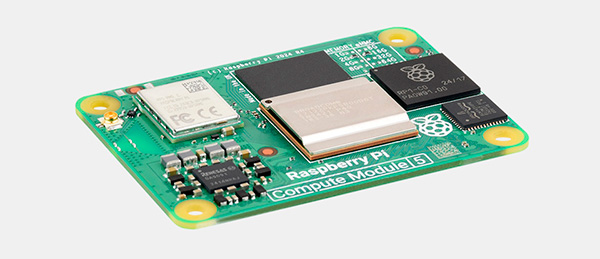

Особенности:
- Модернизированный процессор BCM2712, четырехъядерный Cortex-A76 64-бит SoC, более высокая производительность
- Больше вариантов для ОЗУ (2 ГБ / 4 ГБ / 8 ГБ / 16 ГБ)
- Больше вариантов для eMMC Flash (0 ГБ (Lite) / 8 ГБ / 16 ГБ / 32 ГБ / 64 ГБ)
- Более быстрое хранилище eMMC Flash, скорость передачи данных до 200 Мбит/с
- Опционально для сертифицированного радиомодуля, поддерживает как антенну PCB trace, так и внешнюю антенну, больше подходит для промышленных приложений
- Использует разъемы B-B, наиболее совместимы с Compute Module 4
- Встроенный Gigabit Ethernet PHY с поддержкой IEEE1588, подходит для сетевых приложений
- Встроенный интерфейс PCIe Gen 2 x1, позволяет подключать больше полезных модулей
- Интерфейс Type-С можно использовать как интерфейс USB SLAVE для прошивки.
- Встроенный порт USB 3.2 Gen1 по умолчанию.
- Встроенная кнопка BOOT, вы можете нажать кнопку BOOT перед включением питания и подключиться к компьютеру через Type-C, чтобы устройство вошло в режим прошивки
- Максимальная выходная мощность интерфейса USB TYPE-A 2A
Рекомендация:
Не подключайте другие устройства при использовании Type-C для прошивки. Недостаточный источник питания для записи приведет к тому, что устройство не будет распознано

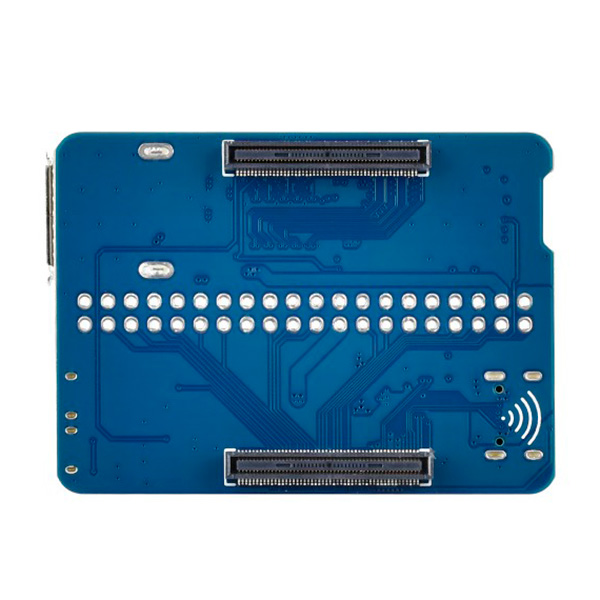

Базовая плата Nano (A) для CM5
Подходит для оценки Raspberry Pi CM5 или интеграции в конечные продукты

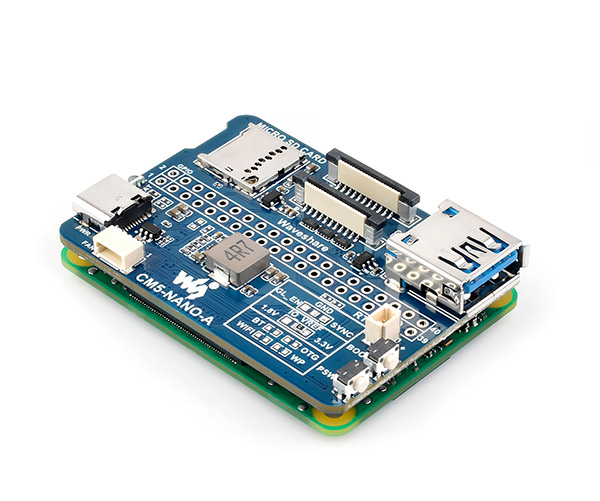

Тот же размер, что и у CM5
Компактный размер и полная функциональность, с несколькими периферийными интерфейсами, подходит для узких прикладных сред

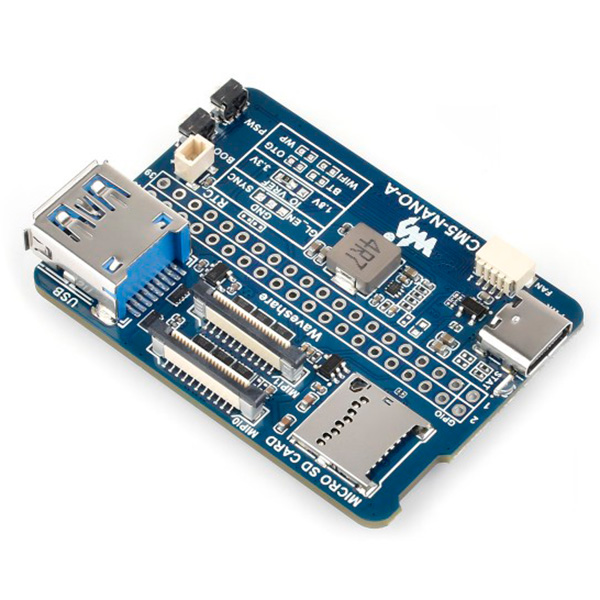

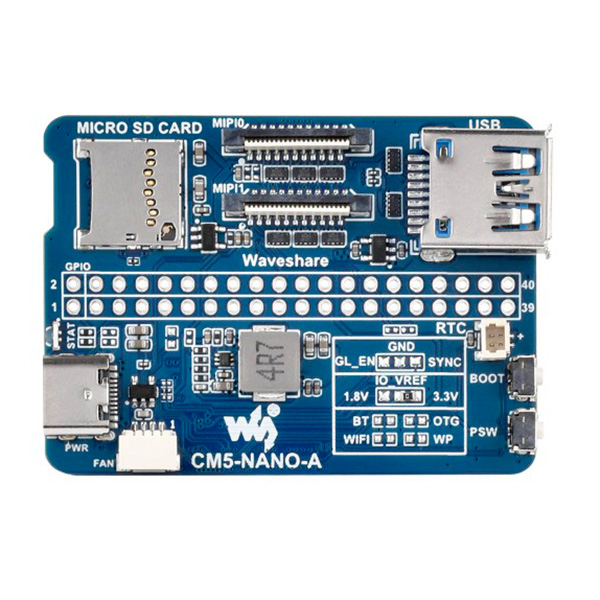

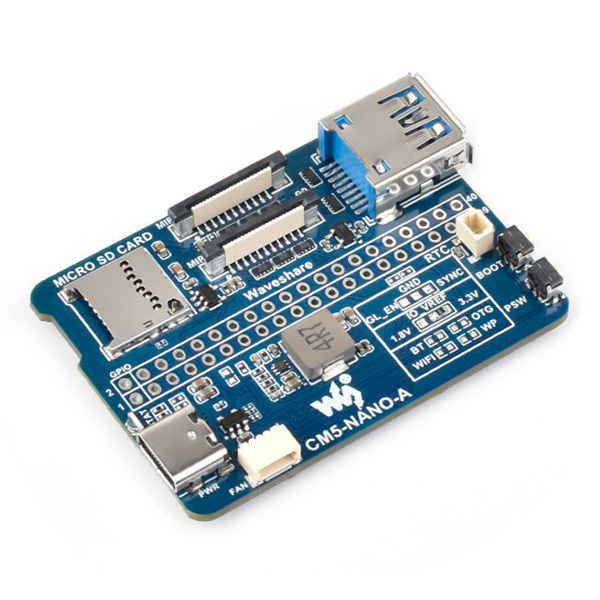

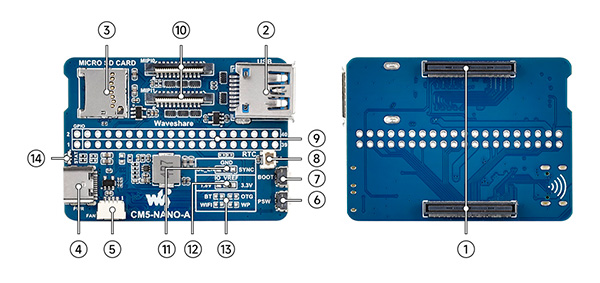

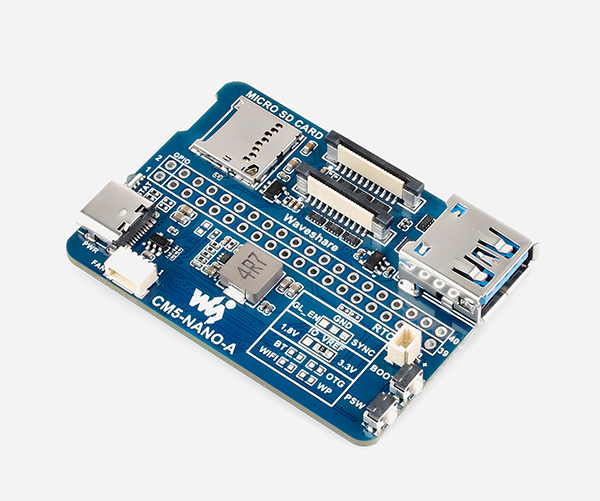

Элементы платы:
- Разъем CM5 подходит для всех вариантов вычислительного модуля 5
- USB-порт высокоскоростной интерфейс USB 3.2 Gen1 для подключения различных USB-устройств
- Слот для карты TF для подключения карты TF с предварительно записанным образом (ТОЛЬКО для версии Lite)
- Источник питания / Программирование источник питания 5 В или используется для записи eMMC
- Разъем FAN 4-контактный разъем вентилятора JST-SH PWM для подключения вентилятора охлаждения
- Кнопка PSW кнопка питания
- Кнопка BOOT нажмите перед включением и отпустите после включения, чтобы войти в режим записи
- 2PIN JST-SH разъем батареи RTC
- 40PIN интерфейс GPIO подходит для подключения к различным модулям HAT
- Двойные интерфейсы MIPI для подключения к дисплеям DSI или камерам CSI
- Специальные функциональные контакты включение питания ядра CM5 и сигнал ETH SYNC
- Выбор IO-VREF Уровень логики CM5 IO: 3,3 В или 1,8 В
- Контакты включения функций включено по умолчанию, может быть отключено путем замыкания соответствующих контактов
- Двухцветный светодиодный индикатор
- Красный свет: индикатор питания Raspberry Pi
- Зеленый свет: индикатор рабочего состояния Raspberry Pi

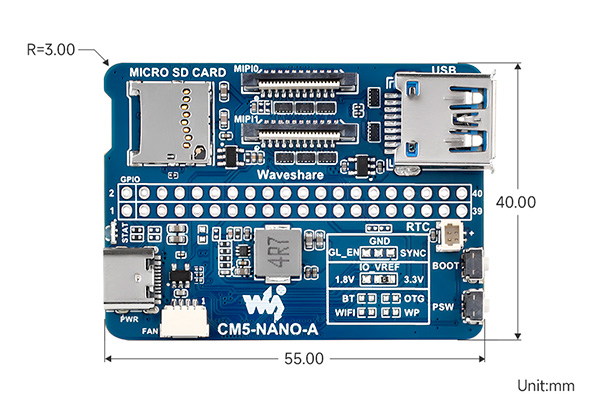

Габаритные размеры
Недавно модернизированный, более мощный

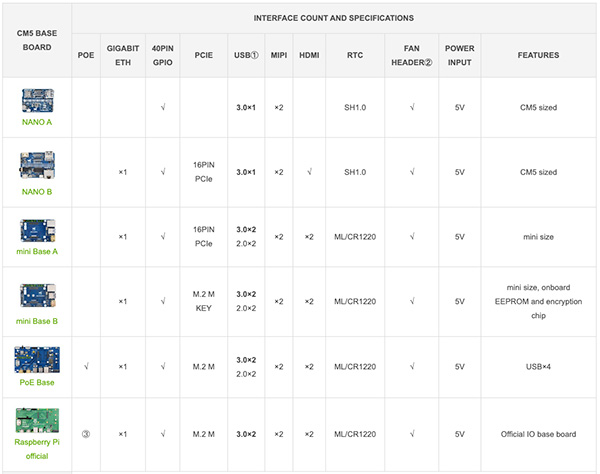

Сравнительная таблица

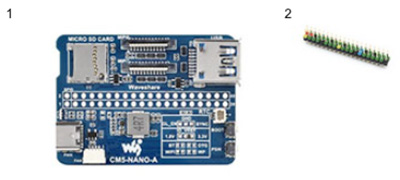

Комплектация:
- CM5-NANO-A x1
- 2*20PIN цветной прямой штыревой разъем x1
