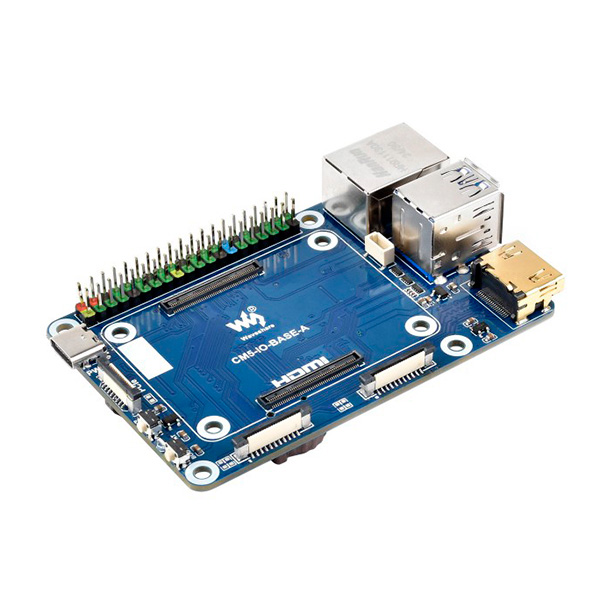

Mini Base Board (A) - мини-базовая плата для Raspberry Pi CM5

Описание

Мини-плата ввода-вывода вычислительного модуля Raspberry Pi 5, (CM5-IO-BASE-A) представляет собой базовую плату, которую можно использовать с вычислительным модулем Raspberry Pi 5. Благодаря мощным функциям, интегрированным в компактную конструкцию, она при этом имеет размер всего лишь банковской карты. Плата оснащена двумя портами USB3.2 Gen1 и двумя портами USB2.0 на борту.

Особенности и рекомендации:

• Type-C можно использовать в качестве интерфейса USB SLAVE для прошивки изображений.
• Встроенные по умолчанию 2 порта USB 3.2 Gen1
• Поддерживает 4 экрана для отображения различного содержимого, добавляет драйвер MIPI DSI, независимо от того, подключен ли экран, система по умолчанию подключится, экран будет отображаться в режиме разделенного экрана (в зависимости от версии системы)
• Встроенная кнопка BOOT, вы можете нажать кнопку BOOT перед включением питания и подключиться к компьютеру через Type-C, чтобы устройство вошло в режим прошивки
• Не подключайте другие устройства при использовании Type-C для прошивки.
• Недостаточное питание для прошивки приведет к тому, что устройство не будет распознано
• Порты USB имеют общую максимальную выходную мощность 2 А

WIKI

CM5 Core board datasheet

CM5 Core board 3D

CM5 Core introduction

CM5-IO-BASE-A Schematic diagram

CM5-IO-BASE-A_3D

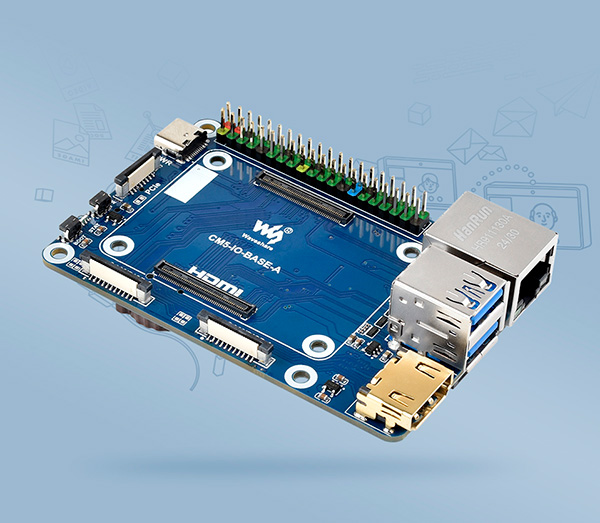

Мини-базовая плата для вычислительного модуля 5

подходит для оценки Raspberry Pi CM5 или для интеграции в конечные продукты

Мощные функции в корпусе размером с кредитную карту

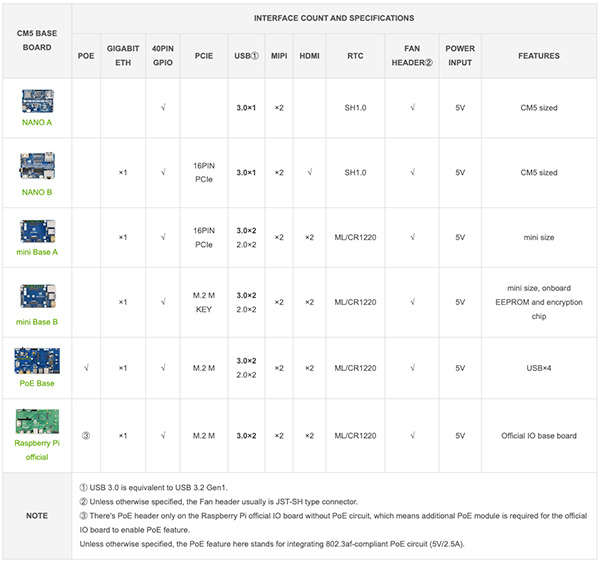

Сравнительная таблица

① USB 3.0 эквивалентен USB 3.2 Gen1.

② Если не указано иное, разъем вентилятора обычно представляет собой разъем типа JST-SH.

③ Разъем PoE есть только на официальной плате ввода-вывода Raspberry Pi без схемы PoE, что означает, что для включения функции PoE на официальной плате ввода-вывода требуется дополнительный модуль PoE.

Если не указано иное, функция PoE здесь означает интеграцию схемы PoE, совместимой с 802.3af (5 В/2,5 А).

Подключение к Compute Module 5

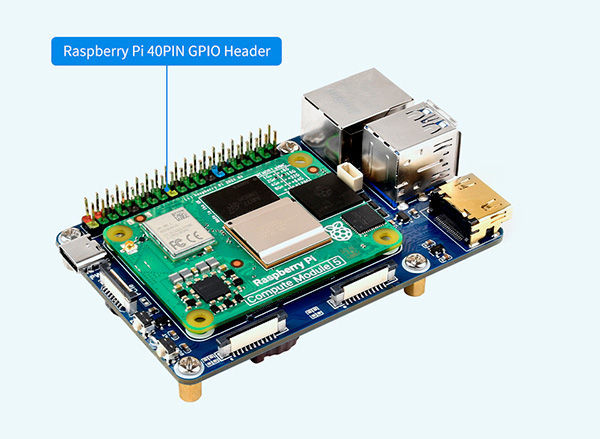

стандартный разъем CM5 и цветной разъем Raspberry Pi 40PIN GPIO

подходит для модуля Compute Module 5 Lite/eMMC series

Компактный, но

на борту множество разъемов, более удобный в использовании

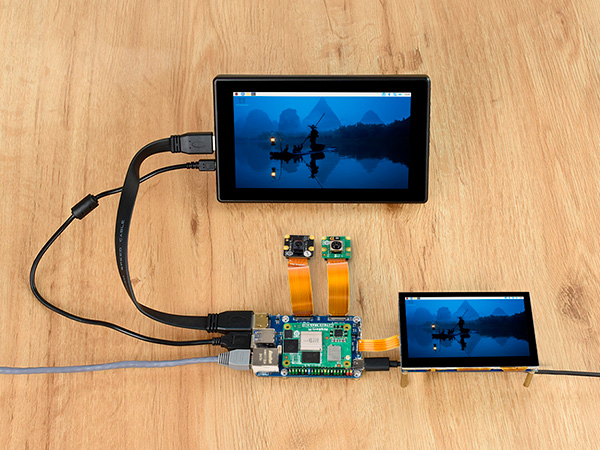

Пример применения

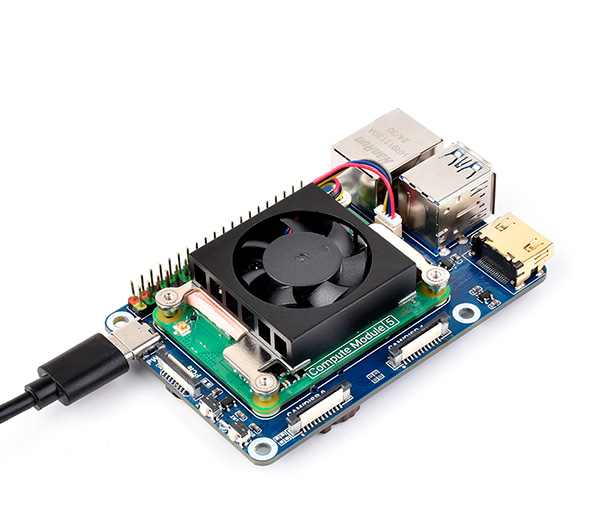

Подключение к охлаждающему вентилятору

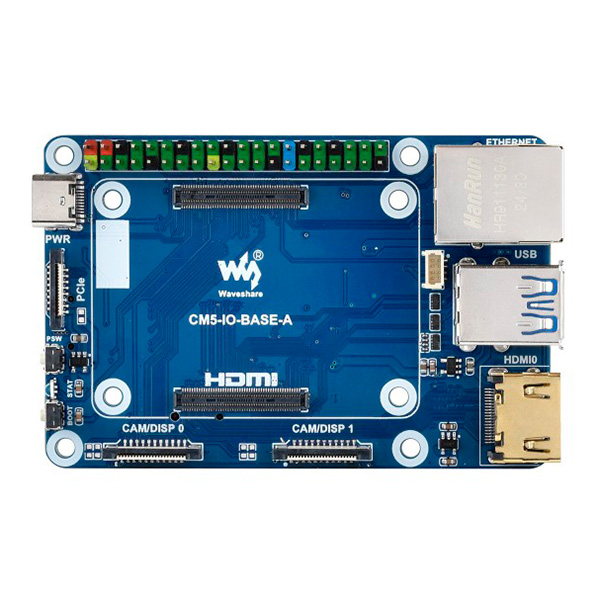

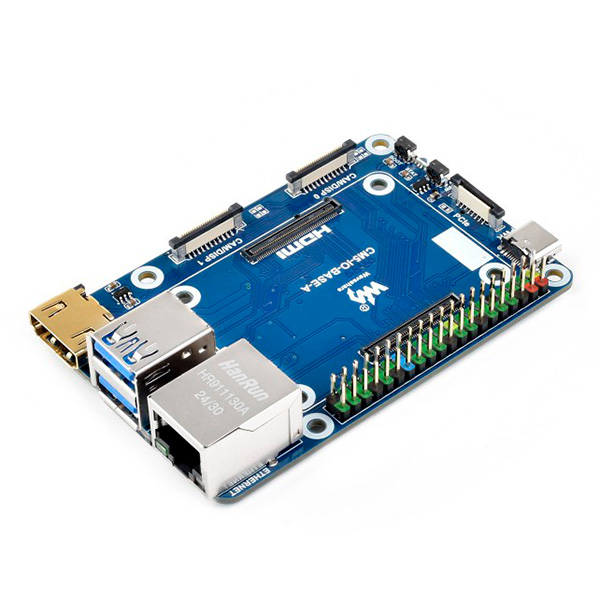

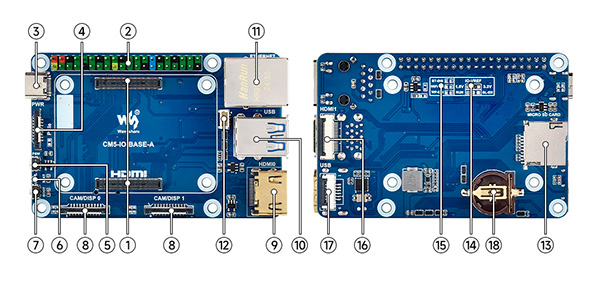

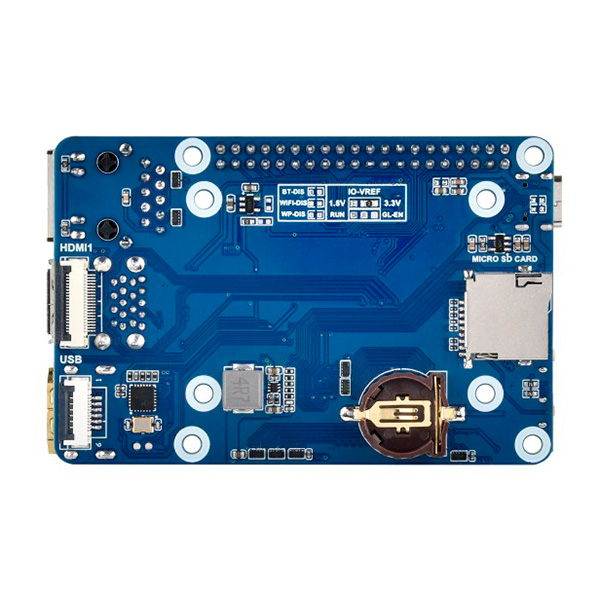

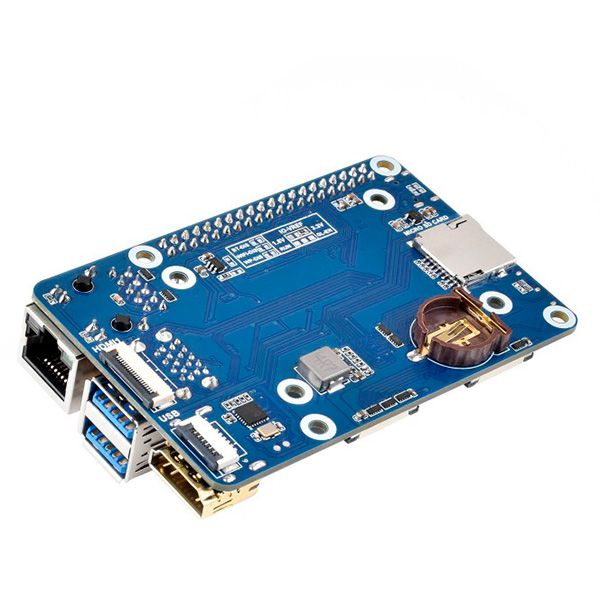

Элементы платы:

1. Разъем CM5 подходит для всех вариантов вычислительного модуля 5
2. 40-контактный разъем GPIO для подключения различных модулей HAT / HAT+
3. Вход питания/программирование источник питания 5В / 5А или используется для записи eMMC
4. Интерфейс PCIe для подключения различных плат расширения PCIe
5. Кнопка питания PSW длительное нажатие для принудительного выключения питания, короткое нажатие для мягкого выключения или включения питания
6. Светодиод STAT двухцветный светодиод состояния
7. Кнопка BOOT нажмите перед включением и отпустите после включения, чтобы войти в режим записи
8. Два интерфейса MIPI для подключения дисплеев DSI и камер CSI
9. Разъем HDMI0 - порт HDMI0, поддерживает выход 4K
10. Порты USB 3.2 Gen1 2х высокоскоростных порта USB 3.2 Gen1, поддерживают синхронную работу 5 Гбит/с
11. Порт RJ45 Gigabit Ethernet поддержка доступа к сети 10M / 100M / 1000M
12. 4PIN JST-SH PWM Fan разъем для подключения вентилятора охлаждения, питание 5В
13. Слот для карты TF для подключения карты TF с предварительно записанным образом (ТОЛЬКО для версии Lite)
14. Выбор IO-VREF уровень логики CM5 IO: 3,3В (по умолчанию) или 1,8В
15. Другие функциональные контакты отключение оборудования WIFI / BT или защита от записи
16. Разъем HDMI1 FFC порт HDMI1, поддерживает выход 4K, может быть подключен через адаптер
17. Разъем USB 2.0 FFC можно подключить через адаптер
18. Держатель батареи RTC поддержка таблеточных элементов CR / ML1220

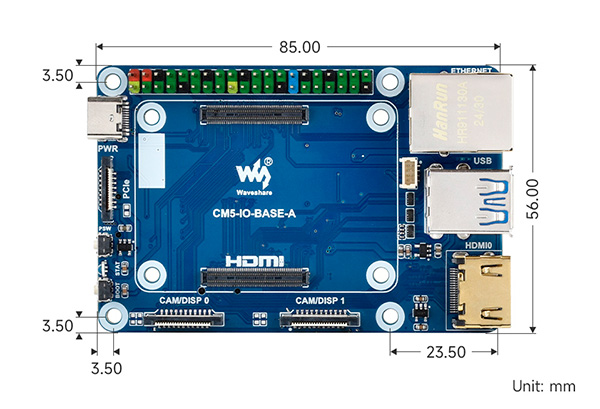

Внешние размеры:

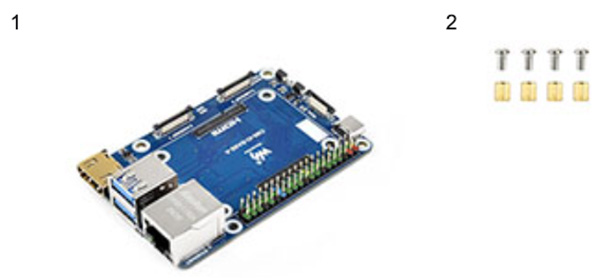

Комплектация:

1. CM5-IO-BASE-A x1
2. Упаковка винтов x1
