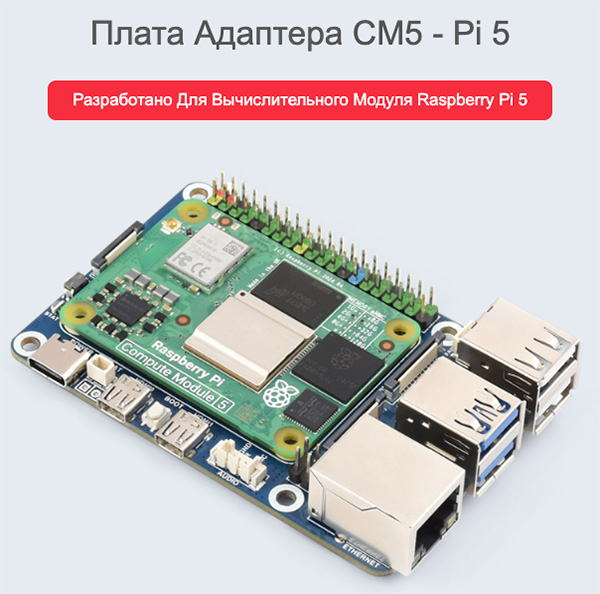

Плата адаптера CM5 - для Raspberry Pi 5 с встроенным аудиоразъёмом и поддержкой подключения микрофона
Технические характеристики
| Бренд: | Waveshare |
|---|---|
| Артикул: | 32049 |
| разъем CM5: | Подходит для всех вариантов вычислительного модуля 5 |
| LAN: | Гигабитный Ethernet-порт RJ45 |
| Разъем: | |
| - | 6-контактный разъем PCIe (PCIe Gen2/3 × 1) |
| - | Raspberry Pi 40-контактный разъем GPIO × 1 |
| USB: | USB 3.2 Gen1 × 2; |
| USB: | 2.0 × 2 |
| MIPI: | Интерфейс MIPI 4-Lane × 2 (22-контактный разъем FPC 0,5 мм) |
| Видео: | Порт HDMI × 2, поддерживает два выхода 4K |

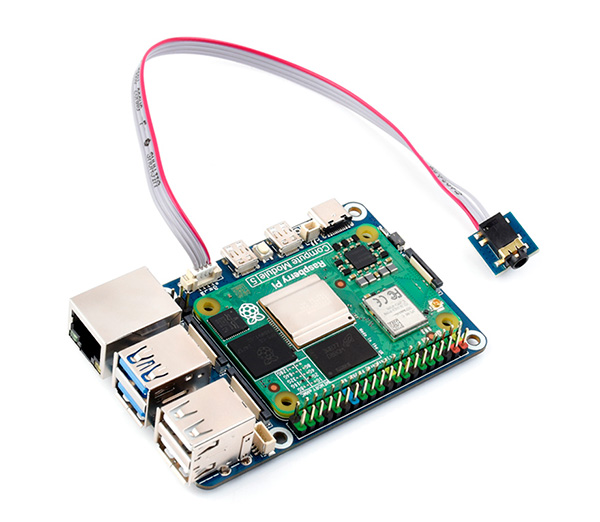

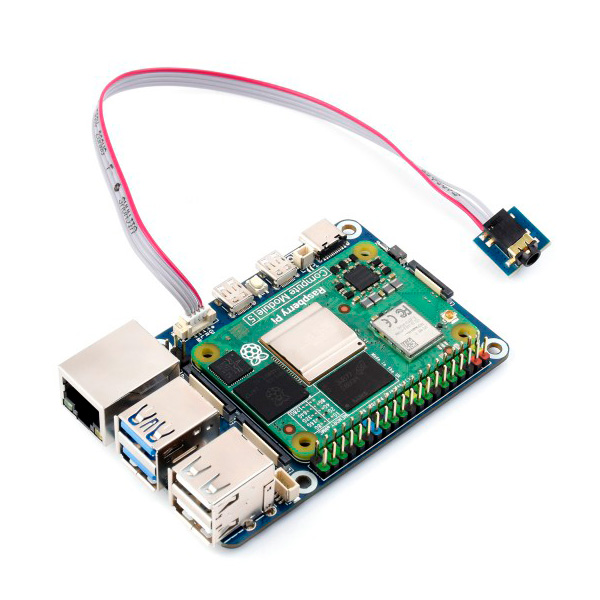

| Аудио: | Встроенный аудиоразъем, поставляется с аудиоадаптером для подключения наушников/микрофона 3,5 мм, что позволяет осуществлять аудиовход и аудиовыход |
| Хранилище: | Разъем для карты TF для вариантов Compute Module 5 Lite (без eMMC) |
| Разъем вентилятора: | Разъем ШИМ JST-SH 5 В, 4 контакта |
| Входная мощность: | 5В постоянного тока 5А |
| Размеры: | 85 × 56 (мм) |
| Вес: | 0,052 кг |
Описание
CM5-to-Pi5-Adapter - плата ввода-вывода вычислительного модуля Raspberry Pi 5, представляет собой базовую плату, которую можно использовать с вычислительным модулем Raspberry Pi 5. Благодаря мощным функциям, интегрированным в компактный корпус, он размером всего с кредитную карту. Оснащен двумя портами USB 3.2 Gen1 и двумя портами USB 2.0, что делает его удобным для пользователей.
На базе Raspberry Pi CM5

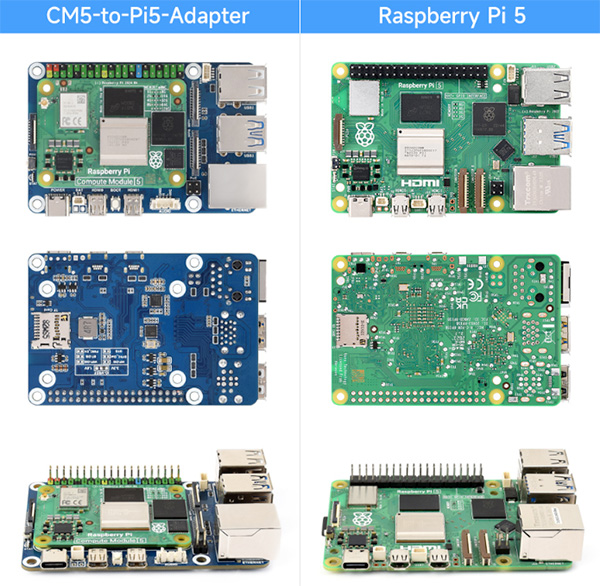

Используйте CM5, чтобы максимально точно воспроизвести оригинальный внешний вид Raspberry Pi 5.
Совместимо с интерфейсами Raspberry Pi 5.
Установить CM5 легко

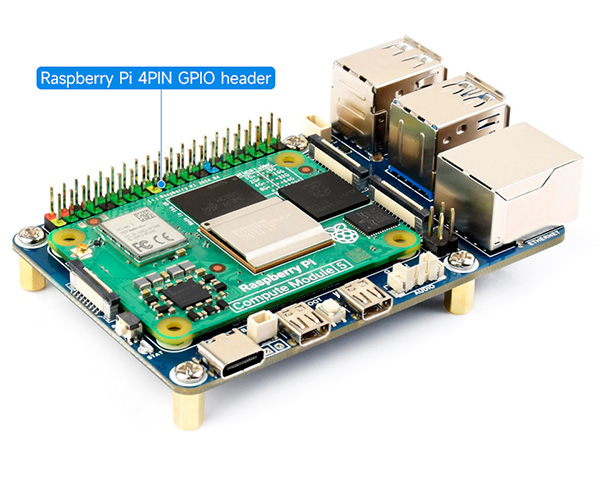

Встроенный 40-контактный разъем GPIO и стандартный разъем CM5
поддерживают доступ к платам серии Compute Module 5 Lite/eMMC
Встроенный чип USB-аудиодекодера
По сравнению с Raspberry Pi 5, адаптер CM5-to-Pi5 имеет аудиоразъем и поддерживает микрофонный вход.

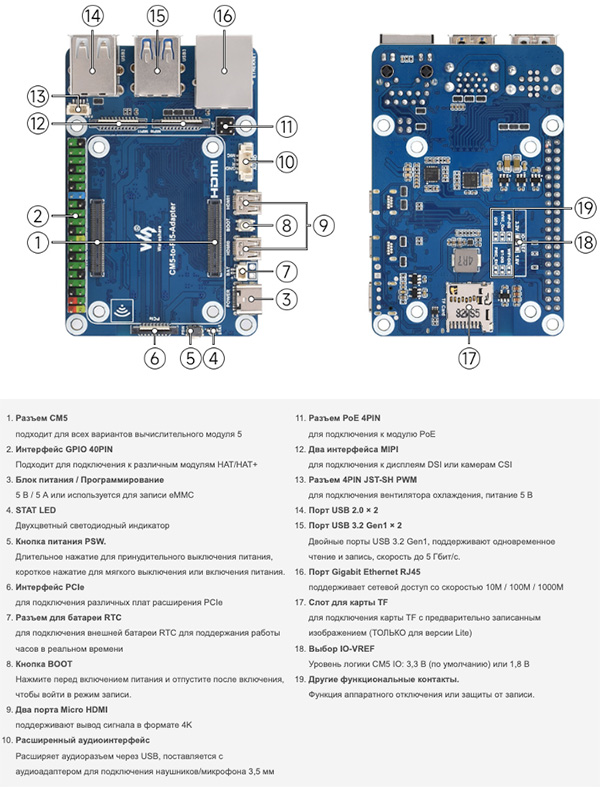

На борту

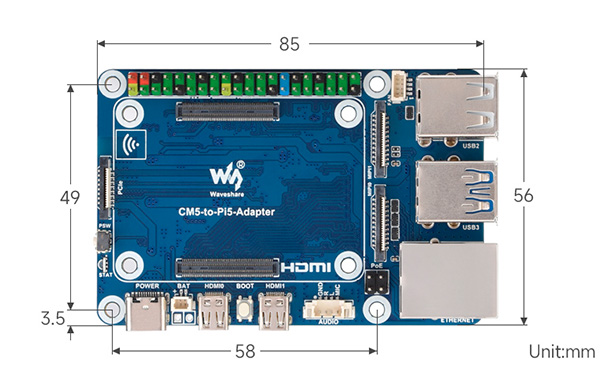

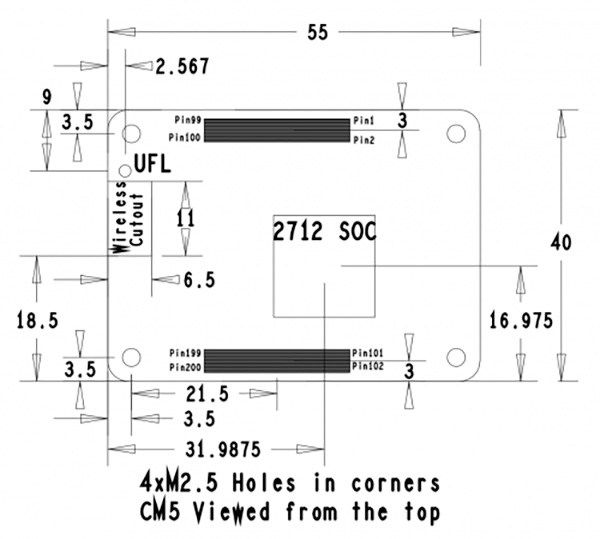

Габаритные размеры

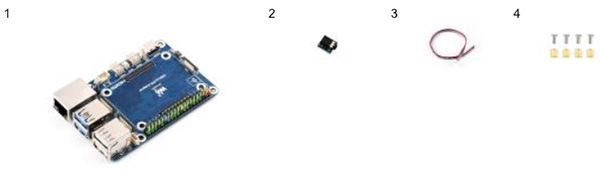

Комплектация:
- Адаптер CM5-Pi5 × 1
- Аудиоадаптер × 1
- Кабель MX1.25 4PIN с двумя штекерами ~200 мм × 1
- Упаковка винтов × 1
