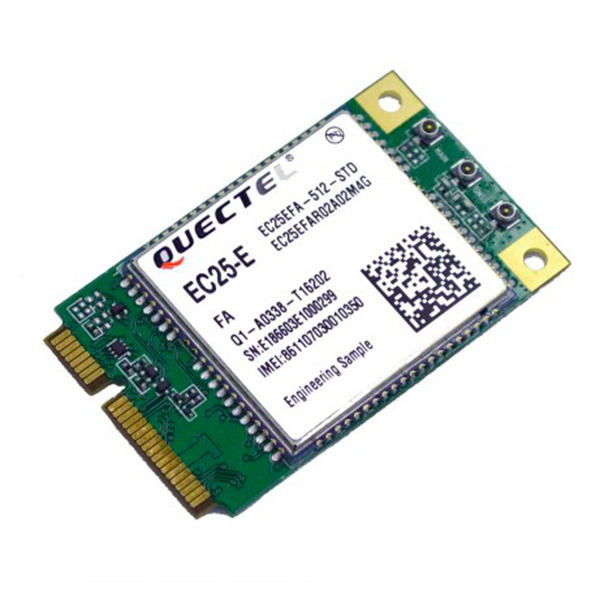

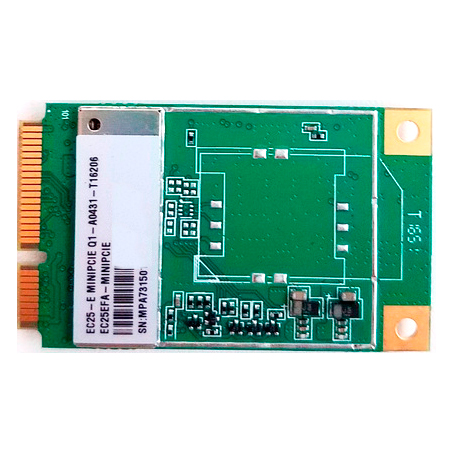

Модуль Quectel EC25-Е 4G LTE
Технические характеристики
| Диапазоны частот LTE: | FDD B1/B3/B5/B7/B8/B20, TDD B38/40/41 |
|---|---|
| Диапазоны частот UMTS: | B1/B5/B8 |
| Диапазоны частот GSM: | 900/1800МГц |
| Скорость передачи данных LTE FDD: | 150Mbps(DL)/50Mbps(UL) |
| Скорость передачи данных LTE TDD: | 130Mbps(DL)/35Mbps(UL) |
| Скорость передачи данных DC-HSPA+: | 42Mbps(DL)/5.76Mbps(UL) |
| Скорость передачи данных UMTS: | 384Kbps(DL)/384Kbps(UL) |
| Скорость передачи данных EDGE: | 236.8Kbps(DL)/236.8Kbps(UL) |
| Скорость передачи данных GPRS: | 85.6Kbps(DL)/85.6Kbps(UL) |
| Скорость передачи данных CSD: | 9,6Kbps |
| Интерфейсы: | USB 2.0, UART, USIM, PCM, I2C |
| Расширенные возможности: | GPS/ГЛОНАСС/Beidou/Galileo/QZSS/e-Call/DTMF/DFOTA/QuecLocator |
| Драйверы USB для ОС: | Windows, Linux, Android. |
| Напряжение питания: | 3.0 ~ 3.6В |
| Температурный диапазон: | -40°C ~ +85°C |
| Размеры: | 51 х 30 х 4.9мм |
| Масса: | 9.8г |
Описание
Quectel EC25-E - это двухдиапазонный LTE/3G/2G-модуль 4-й категории, оптимизированный специально для приложений M2M и IoT требующих высокой пропускной способности и бесперебойной эксплуатации в круглосуточном режиме: роутеры, системы видеонаблюдения, рекламные табло, торговые автоматы и POS-системы, различные системы дистанционного мониторинга. Принятие 3GPP Rel. 11 LTE, обеспечивает скорость передачи данных на скачивание до 150 Мбит / с и скорость передачи данных на загрузку до 50 Мбит / с. Модуль имеет обратную совместимость с сетями предыдущих поколений 3G/EDGE/GSM-GPRS. Для подключения внешних антенн он оборудован 2-мя разъёмами UFL, а также дополнительным разъемом UFL для антенны геопозиции. Устройство поддерживает новейшую технологию геолокации Qualcomm® IZat™ Gen8C Lite (включая GPS, GLONASS, BeiDou, Galileo и QZSS). Спутниковая навигация в модуле Quectel EC25miniPCIe позволяет получить не только данные о местроположении, но и точное время. GNSS-часть построена на ядре Qualcomm Gen8C, позволяющего отслеживать 55 спутников. Расчет местоположения ведется одновременно по пяти спутниковым системам: GPS/ГЛОНАСС/Beidou/Galileo/QZSS, что положительно сказывается на точности позиционирования и времени захвата. Широкая поддержка драйверов дает возможность использовать модуль в большом числе устройств, построенных на операционных системах Windows, Linux, Android.
