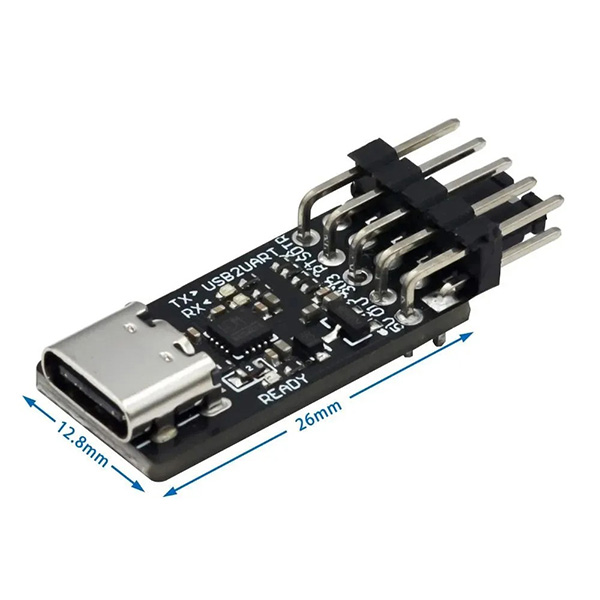

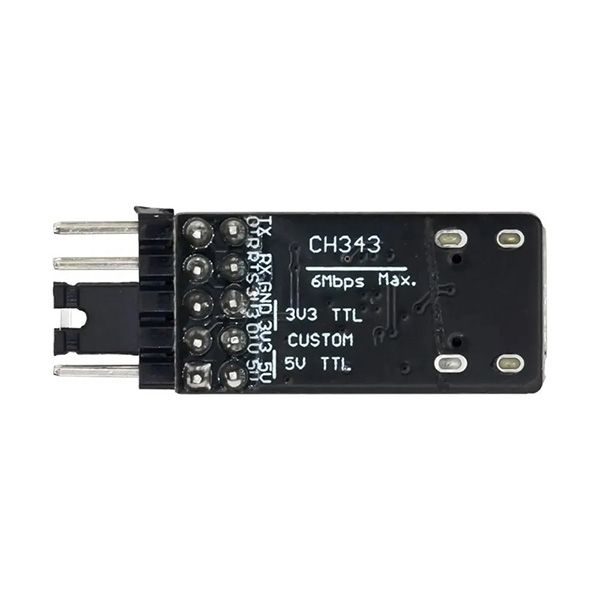

Плата отладки CH343P с USB на TTL/UART

Описание

Полноскоростной интерфейс USB-устройства, совместимый с USBV2.0.

Встроенная прошивка эмулирует стандартный последовательный порт для модернизации исходной последовательной периферии или добавления дополнительных последовательных портов через USB.

Приложение последовательного порта в операционной системе Windows на компьютере полностью совместимо и не нуждается в модификации.

Поддерживает встроенные драйверы CDC для готовой к установке операционной системы или многофункциональные высокоскоростные драйверы поставщика VCP.

Аппаратный полнодуплексный последовательный порт, встроенный независимый буфер приемопередатчика, поддержка скорости передачи данных 50 бит/с ~ 6 Мбит/с.

Опциональное автоматическое распознавание и динамическая самоадаптация общих скоростей связи 115200 бит/с и ниже.

Последовательный порт поддерживает 5, 6, 7 или 8 бит данных, а также поддерживает нечетную контрольную сумму, четную контрольную сумму, пустую сумму, флаг и отсутствие проверки.

Поддержка часто используемых контактных сигналов модема RTS, DTR, DCD, RI, DSR, CTS.

Он поддерживает аппаратное автоматическое управление потоком CTS и RTS.

Поддержка полудуплекса, обеспечение отправки статуса, поддержка коммутации RS485.

Интерфейс RS232 поддерживается внешним устройством переключения уровней.

Сторона USB поддерживает напряжение питания 5 В и напряжение питания 3,3 В.

Последовательный порт

Независимый источник питания ввода-вывода, поддержка напряжения питания 5 В, 3,3 В, 2,5 В, 1,8 В.

Встроенный сброс при включении питания, встроенные часы, нет необходимости во внешнем кварцевом генераторе.

CH343P имеет встроенную систему EEPROM, которая может быть сконфигурирована с помощью таких параметров, как VID микросхемы, PID, максимальное значение тока, строка информации о производителе и продукте.

Чип имеет встроенный уникальный идентификатор (USB Serial Number).
