Плата расширения Accessory Shield

Описание

Accessory Shield - плата расширения для Arduino. В плату интегрированы: джойстик, потенциометр, зуммер, RGB светодиод, температурный датчик, трехосевой цифровой акселерометр, прецизионные часы реального времени (RTC), дисплей 0.96 inch OLED, разъем интерфейса XBee. Имеющийся на плате стандартный интерфейс предназначен для подключения: Arduino Uno, Leonardo, NUCLEO, XNUCLEO. Простота в использовании обеспечивается базовой библиотекой для всех компонентов, установленных на плате. Поэтому для реализации какой-либо функции достаточно выбрать ее из базовой из библиотеки. Интерфейс XBee позволяет реализовать беспроводные решения при использовании соответствующих модулей.

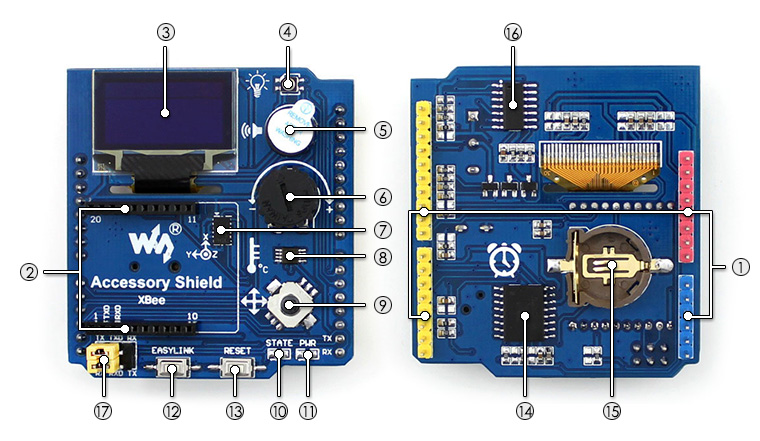

1 Разъем расширения Arduino: для подключения плат Arduino

2 Разъемы XBee: для подключения беспроводных модулей XBee

3 0.96inch OLED: разрешение 128x64

4 RGB светодиод

5 Зуммер

6 Потенциометр 10K

7 ADXL345: 3-осевой цифровой акселерометр, измерения в диапазоне до ±16g

8 LM75BDP: температурный датчик, разрешение до  0.125 ℃

9 Джойстик: 5 направлений

10 Индикатор состояния модуля XBee

11 Индикатор питания

12 EASYLINK модуля XBee

13 Кнопка сброса модулей XBeeи Arduino

14 Чип DS3231 презиционных часов реального времени (RTC)

15 Держатель батареи CR1220 для RTC

16 P9813 драйвер RGB светодиода

17 Джампер выбора режима Отладка/Связь

• При соединении TXD и TX, RXD и RX, соответственно, возможны режимы отладка/конфигурирование модуля XBee через последовательный порт Arduino с использованием программного обеспечения хост компьютера

• При соединении TXD и RX, RXD и TX, соответственно, возможен режим связи с модулем XBee через последовательный порт Arduino
